Запчасти двигателя ЯMЗ 236 HE

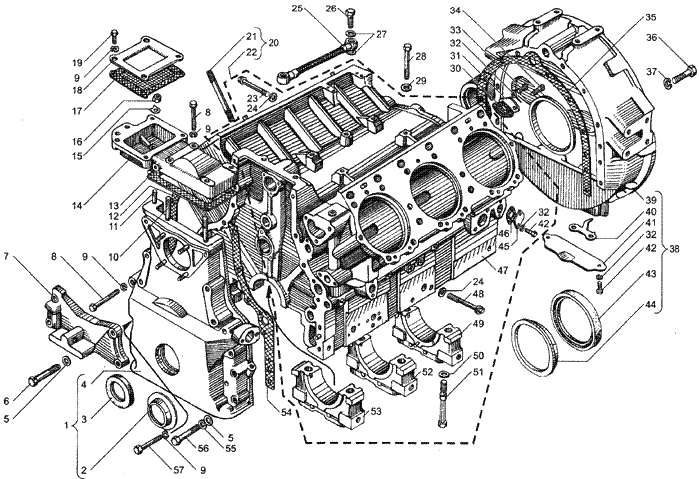

Блок цилиндров двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Блок цилиндров

id Номер по каталогу Количество Наименование
 1 238Б-1002261-Б  1 Крышка шестерен распределения в сб
316608-П29  6 Ввертыш
316169-П2  1 Пробка
313410-П2  2 Штифт
 2 236-1002272  1 Маслоотражатель
 3 201-1005034-Б5  1 Манжета в сб
 4 238Б-1002264-Б  1 Крышка шестерен распределения
 5 252016-П2  6 Шайба
 6 200827-П29  4 Болт
 7 236-1001020-А3  1 Кронштейн передней опоры
 8 200325-П29  6 Болт
 9 252136-П2  14 Шайба
 10 216344-П29  2 Шпилька
 11 216262-П29  1 Шпилька
 12 238АК-1002266  1 Прокладка правая
 13 236-1002258-А3  1 Прокладка верхней крышки блока
 14 236-1002255-В4  1 Крышка блока верхняя в сб.
 15 312534-П2  1 Шайба
 16 250513-П29  3 Гайка
 17 236-1002283-А  1 Прокладка с сеткой в сб.
 18 236-1002282-Б  1 Заглушка
 19 201499-П29  4 Болт
 20 238Н-1002012-Г  1 Блок цилиндров в сб.
 21 7511.1003016-В  32 Шпилька крепления головки цилиндров (М16*200
 22 236Н-1002011-К2  1 Блок цилиндров в сб.
 23 236-1005180-А  4 Болт стяжной короткий
 24 236-1005181  8 Шайба
 25 236-1111620  1 Трубка отвода масла от ТНВД
236БЕ-1111620  1 Трубка отвода масла от ТНВД
 26 310096-П2  2 Болт
310264-П29  2 Болт
 27 312326-П34  4 Шайба
201-1015624  3 Прокладка
 28 200463-П29  4 Болт крепления ТНВД
 29 312515-П29  4 Шайба
 30 236-1014272  1 Прокладка
 31 238Н-1002402  1 Заглушка
 32 252135-П2  15 Шайба
 33 201456-П29  1 Болт
 34 201458-П29  1 Болт
 35 236-1002314-Б  1 Прокладка
 36 310044-П29  10 Болт
 37 252137-П2  10 Шайба
 38 7601.1  1 Картер маховика в сб.
7601.1  1 Картер маховика
 39 7601.1  1 Картер маховика
 40 236-1002333  1 Указатель верхней мертвой точки поршня
 41 236-1002318  1 Крышка люка картера
 42 201454-П29  13 Болт
 43 236-1005160-А4  1 Манжета в сб.
 44 236-1002315  1 Маслоотражатель
 45 236-1002404  5 Заглушка
 46 201-1306075-А  5 Прокладка
 47 236Н-1002015-И2  1 Блок цилиндров
262513-П2  1 Пробка
310219-П29  1 Болт-пробка
312482-П34  1 Шайба
316133-П29  2 Пробка
312475-П34  2 Шайба
316101-П  1 Пробка
316121-П29  2 Пробка
316198-П29  1 Пробка
 48 236-1005178-А  4 Болт стяжной длинный
 49 236-1005152-Г  1 Крышка заднего подшипника коленчатого вала
 50 312304-П  8 Шайба
 51 236-1005159  8 Болт крепления крышки подшипника
 52 238-1005143-В  2 Крышка промежуточного подшипника коленчатого вала
 53 236-1005140-В  1 Крышка переднего подшипника коленчатого вала
 54 238АК-1002265  1 Прокладка левая
 55 252138-П2  2 Шайба
 56 200822-П29  2 Болт
 57 200328-П29  2 Болт

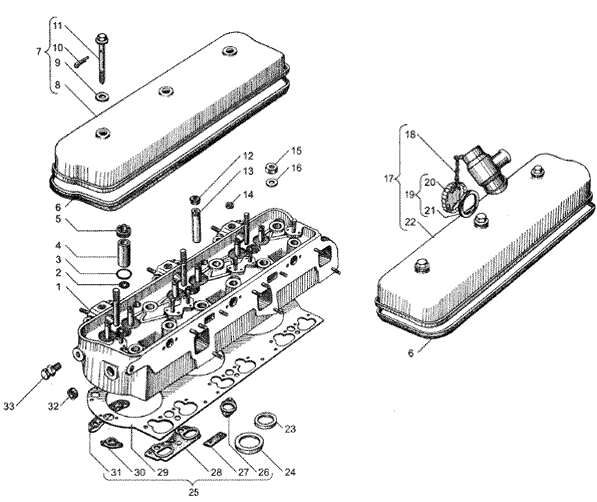

Головка цилиндров двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Головка цилиндров

id Номер по каталогу Количество Наименование
 1 236Д-1003013  1 Головка цилиндров в сб.
316198-П29  6 Пробка
 2 312472-П34  6 Шайба
 3 236-1003114-В2  6 Кольцо уплотнительное
 4 236-1003112-В2  6 Стакан форсунки
 5 236-1003113  6 Гайка стакана форсунки
 6 236-1003270  2 Прокладка крышки
 7 236-1003244-А  1 Крышка головки цилиндров с болтами в сб.
 8 236-1003260-Б  1 Крышка головки цилиндров
 9 204А-1003278  6 Прокладка
 10 258639-П29  6 Шплит
 11 236-1003272  6 Болт крепления крышки
 12 236-1007262  6 Манжета впускного клапана в сб
 13 236-1007032-БР  12 Втулка клапана
 14 313992-П  6 Заглушка
 15 311423-П5  32 Гайка
 16 312399-П2  32 Шайба
 17 236-1003257  1 Крышка головки цилиндров с сапуном в сб
 18 201-1114064-А  1 Цепочка
 19 201-1114060-А  1 Крышка маслоналивного патрубка в сб
 20 201-1114061-А  1 Крышка маслоналивного патрубка
 21 201-1114065-А2  1 Прокладка крышки маслоналивного патрубка
 22 236-1003262  1 Крышка головки цилиндров с ребрами и патрубком
 23 7511.1  6 Седло выпускного клапана
 24 236-1003108-Б  6 Седло выпускного клапана
 25 236Д-1003210  2 Прокладка головки цилиндров в сб
 26 238Д-1003215-Б  4 Уплотнитель слива масла
 27 238Д-1003524  4 Уплотнитель
 28 238Д-1003214-Б  6 Уплотнитель штанговой полости
 29 236Д-1003212  2 Прокладка головки цилиндров
 30 238Д-1003523-Б  8 Уплотнитель шпильки
 31 238Д-1003500  6 Уплотнитель подвода воды
 32 313934-П  10 Заглушка
 33 236-1003330  4 Рым-болт

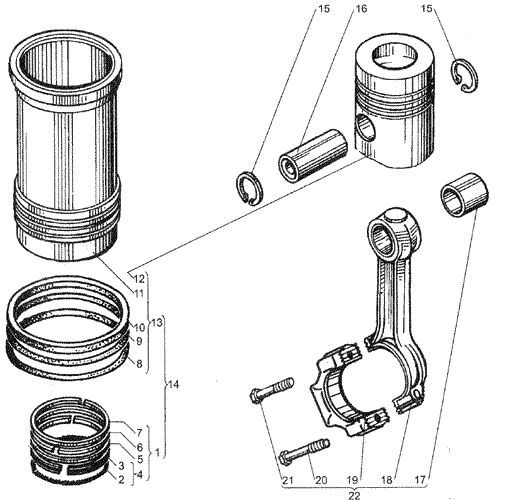

Поршень и шатун двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Поршень и шатун

id Номер по каталогу Количество Наименование
 1 236-1004002-А3  6 Кольца поршневые,комплект на один поршень
 1 236-1004002-А4  6 Кольца поршневые,комплект на один поршень
 2 236-1004038-Б  6 Расширитель маслосъемного кольца
 3 236-1004035-В  6 Кольцо поршневое маслосъемное
 4 236-1004034  6 Кольцо поршневое маслосъемное с расшерителем в сб
 5 236-1004032-А3  6 Кольцо поршневое компрессионное
 6 236-1004025-В*  6 Кольцо поршневое компрессионное
 7 236-1004030-Б  6 Кольцо поршневое компрессионное верхнее
 8 236-1002023  6 Кольцо уплотнительное нижнее
 9 236-1002024-А  6 Кольцо уплотнительное верхнее
 10 236-1002040  6 Кольцо антикавитационное
 11 236-1002021-А5  6 Гильза цилиндра
 12 238НБ-1004015-Б4  6 Поршень
 13 238Б-1004008  6 Гильза,поршень и уплотнительные кольца,комплект на один цилиндр
 14 238Б-1004005-10*  6 Комплект гильзы,поршня,поршневых и уплотнительных колец
 14 238Б-1004005*  6 Комплект гильзы,поршня,поршневых и уплотнительных колец
 14 238НБ-1004005-А3*  6 Комплект гильзы,поршня,поршневых и уплотнительных колец
 14 238НБ-1004005-А4*  6 Комплект гильзы,поршня,поршневых и уплотнительных колец
 15 236-1004022-Б  12 Кольцо стопорное
 16 236-1004020  6 Палец поршневой
 17 840.1006026-10  6 Втулка шатуна
 18 236-1004050-В3  6 Шатун
 19 236-1004055-Г2  6 Крышка шатуна
 20 236-1004063-Б2  6 Болт крепления шатуна длинный
 21 236-1004062-Б2  6 Болт крепления шатуна короткий
 22 236-1004045-Б3  6 Шатун в сб

Вал коленчатый и маховик двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Вал коленчатый и маховик

id Номер по каталогу Количество Наименование
 1 310040-П29  1 Болт
 2 201-1005066  1 Шайба
 3 236НЕ-1005061-Б  1 Шкив коленчатого вала
 4 236-1005055  1 Гайка кольцевая
 5 236-1005056-А  1 Шайба замковая
 6 236-1005043  1 Маслоотражатель передний
 7 236Н-1005015  1 Вал коленчатый с противовесами в сб.
 8 236НЕ-1000107  1 Вал коленчатый с вкладышами подшипников в сб.
 9 236-1000104-В2  1 Вкладыши шатунных подшипников 88 мм., комплект
 10 236НЕ-1005009  1 Вал коленчатый с шестерней и маслоотражателями в сб
 11 236-1000102-Б2  1 Вкладыши коренных подшипников 110 мм., комплект
 11 236-1000102-Б2-Р1  1 Вкладыши кореных подшипников 109,75 мм, комплект
 11 236-1000102-Б2-Р2  1 Вкладыши кореных подшипников 109,50 мм,комплект
 11 236-1000102-Б2-Р3  1 Вкладыши кореных подшипников 109,25 мм, комплект
 11 236-1000102-Б2-Р4  1 Вкладыши кореных подшипников 109мм,комплект
 11 236-1000102-Б2-Р5  1 Вкладыши кореных подшипников 108,75 мм, комплект
 11 236-1000102-Б2-Р6  1 Вкладыши кореных подшипников 108,50 мм,комплект
 12 236-1000104-В2-Р1  1 Вкладыши шатунных подшипников 87,75 мм., комплект
 12 236-1000104-В2-Р2  1 Вкладыши шатунных подшипников 87,50 мм., комплект
 12 236-1000104-В2-Р3  1 Вкладыши шатунных подшипников 87,25мм., комплект
 12 236-1000104-В2-Р4  1 Вкладыши шатунных подшипников 87мм., комплект
 12 236-1000104-В2-Р5  1 Вкладыши шатунных подшипников 86,75мм., комплект
 12 236-1000104-В2-Р6  1 Вкладыши шатунных подшипников 86,50мм., комплект
 13 313933-П  6 Заглушка
 14 236-1004058-В  12 Вкладыш нижней головки шатуна
 15 236-1005170-В  4 Вкладыш подшипника коленчатого вала верхний
 16 236-1005042  1 Маслоотражатель задний
 17 7511.1  2 Штифт уставный маховика
 18 236-1005183-Д  4 Полукольцо упорного подшипника
 19 236-1005115-К  1 Маховик в сб
 20 46 1212 1626  1 Подшипник 6-205К
 21 240-1307090  1 Манжета в сб
 22 236-1701478-Б  1 Корпус манжеты
 23 7511.1  1 Пластина
 24 7511.1  8 Болт крепления маховика
 25 236-1005169  2 Штифт уставный полукольца
 26 201-1005169  2 Штифт
 27 236-1005125-Б  1 Обод зубчатый маховика
 28 236-1005171-В  4 Вкладыш подшипника нижний
 29 312579-П29  12 Шайба
 30 201501-П29  12 Блот
 31 238Б-1005030  1 Шестерня коленчатого вала
 32 314006-П2  3 Шпонка
 33 236-1005026-Б  1 Противовес передний

Вал распределительный двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Вал распределительный

id Номер по каталогу Количество Наименование
 1 236-1006015-Г2  1 Вал распределительный
 2 45 9824 6266  1 Шпонка
 3 310130-П2  6 Болт
252156-П2  6 Шайба
 4 236-1029116-А  1 Шестерня ведущая
 5 311412-П2  1 Гайка
 6 312580-П2  1 Шайба
 7 236-1006236-Б  1 Фланец упорный
 8 236-1006026-А  1 Втулка передняя
 9 236-1006037-А  3 Втулка
 9 236-1006037-АР1  3 Втулка
 10 252135-П2  2 Шайба
 11 310129-П2  2 Болт

Клапаны и толкатели двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Клапаны и толкатели

id Номер по каталогу Количество Наименование
 1 236-1007247-Б  1 Втулка оси толкателей задняя
 2 236-1007236  2 Ось толкателей крайняя
 3 236-1007186  24 Втулка толкателя
 4 236-1007246  2 Втулка оси толкателей передняя
 5 236-1007242  1 Ось толкателей средняя
 6 236-1007248  3 Втулка толкателей распорная
 7 236-1007244  1 Втулка оси толкателей передняя
 8 7511.1  12 Толкатель в сб
 9 236-1007176-А2  12 Штанга толкателя
 10 236-1007148-Б  12 Винт регулировочный
 11 311516-П2  12 Гайка
 12 236-1007146-В2  12 Коромысло клапана
 13 236-1007118-В  12 Втулка коромысла
 14 236-1007144-В2  12 Коромысло клапана с втулкой в сб
 15 236-1007103-А  12 Кольцо пружинное упорное
 16 312392-П2  12 Шайба
 17 236-1007024-В  12 Тарелки пружин клапана
 18 7511.1  12 Пружина клапана наружная
 19 236-1007015-В4 Клапан впускной в сб
 19 236-1007015-В5 Клапан впускной в сб
 19 236-1007015-В6 Клапан впускной в сб
 20 236-1007021-А  12 Пружина клапана внутренняя
 21 236-1007010-В  6 Клапан впускной в сб
 21 236-1007010-В2  6 Клапан впускной в сб
 22 7511.1  12 Шайба пружин клапана
 23 236-1007028-А  24 Сухарь
 24 236-1007026-Б  12 Втулка тарелки пружин
 25 311408-П2  12 Гайка
 26 312632-П2  12 Шайба
 27 236-1007091-Б2  12 Ось коромысла в сб
 28 310420-П2  12 Шпилька
 29 201-1007194  12 Ось ролика толкателя
 30 46 9416 1251  312 Ролик 1,5*13,8А5
 31 201-1007190  12 Ролик толкателя

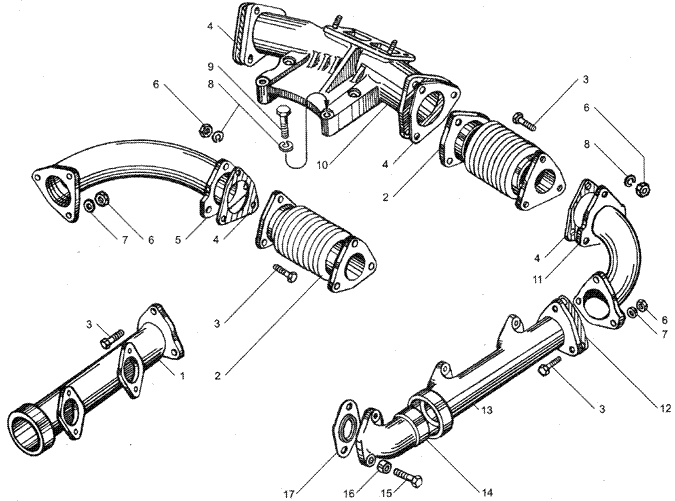

Коллекторы впускные двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Коллекторы впускные

id Номер по каталогу Количество Наименование
 1 7511.1  1 Коллектор выпускной правый задний
 2 238НБ-1008088-А  2 Сильфон в сб
 3 310228-П  18 Болт
 4 238НБ-1008054  4 Прокладка
 5 7511.1  1 Труба подводящая правая
 6 250512-П5  18 Гайка
 7 312300-П2  6 Шайба
 8 252136-П2  16 Шайба
 9 200320-П29  4 Болт
 10 236Н-1008480  1 Патрубок-кронштейн в сб
236Н-1008482  1 Патрубок-кронштейн(для запасных частей)
 11 7511.1  1 Труба подводящая левая
 12 236БЕ-1008042  2 Прокладка
 13 7511.1  1 Коллектор выпускной левый задний
 14 236Н-1008022  2 Коллектор выпускной передний
 15 240Н-1008504  12 Болт
 16 240Н-1008510  12 Втулка
 17 238Ф-1008027  6 Прокладка

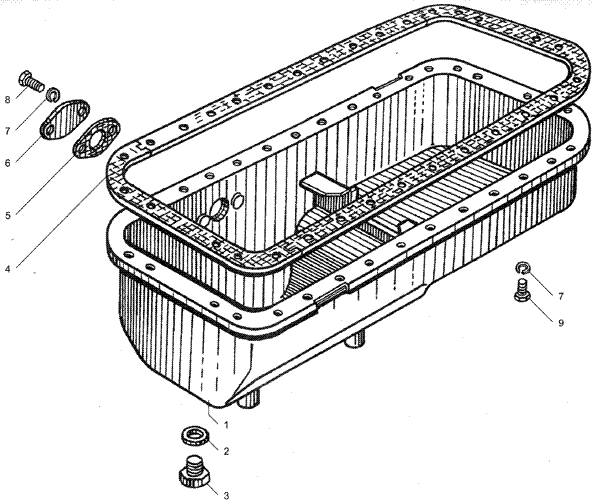

Картер масляный двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Картер масляный

id Номер по каталогу Количество Наименование
 1 236-1009012-Б2  1 Картер масляный
 2 201-1009042-Б  1 Прокладка пробки
 3 316180-П2  1 Пробка сливная
 4 236-1009040-А3  1 Прокладка картера
 5 236-1014272  2 Прокладка
 6 238Н-1002402  1 Заглушка
 7 252135-П2  32 Шайба
 8 201454-П29  2 Болт
 9 201456-П29  30 Болт

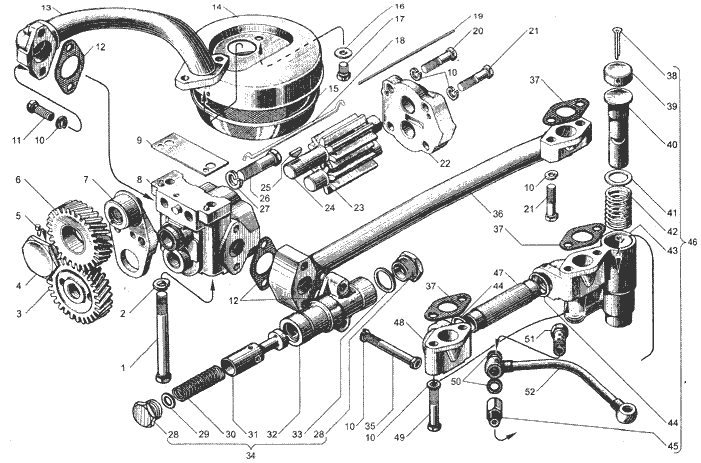

Насос масляный двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Насос масляный

id Номер по каталогу Количество Наименование
238Б-1011014-А  1 Насос масляный в сб.
 1 310254-П2  2 Болт
 2 252136-П2  2 Шайба
 3 238Б-1011230  1 Шестерня ведомая привода
 4 236-1011217-В3  1 Фланец упорный
 5 316156-П  1 Пробка
 6 236-1011202-А  1 Шестерня промежуточная
 7 236-1011208-В  1 Ось промежуточной шестерни
 8 238Б-1011018-Б  1 Корпус насоса с втулками в сб.
238Б-1011015-Б  1 Корпус насоса в сб.
238Б-1011034  4 Втулка
 9 236-1011380  2 Прокладка регулировочная
 10 252135-П2  14 Шайба
 11 201458-П29  2 Болт
 12 236-1011296  3 Прокладка
236-1011398-Г  1 Труба всасывающая с заборников в сб
236-1011398-Д*  1 Труба всасывающая с заборников в сб
 13 236-1011400-Е  1 Труба всасывающая с фланцами в сб
 14 238Ф-1011300-А  1 Чашка заборника в сб
 15 204А-1011310  1 Сетка
 16 252005-П2  2 Шайба
 17 206513-П2  2 Болт
 18 204А-1011318-Б  1 Крючок
 19 258253-П29  1 Шплинт
 20 201466-П2  2 Болт
 21 201464-П2  4 Болт
 22 238Б-1011019-Б  1 Крышка маслянного насоса со втулками в сб
 23 238Б-1011030  1 Шестерня подачи масла ведомая
 24 238Б-1011040  1 Шестерня подачи масла ведущая
 25 45 9824 6257  1 Шпонка
 26 310156-П2  2 Болт
 27 252137-П2  2 Шайба
 28 236-1012067  2 Пробка
 29 312347-П29  3 Шайба
 30 238Б-1011058  1 Пружина
 31 238Б-1011054  1 Клапан
 32 238Б-1011050  1 Корпус клапана
 33 206Д-1011066  2 Прокладка
 34 238Б-1011048  1 Клапан редукционный в сб
 35 200274-П29  2 Болт
 36 238Б-1011350-Б  1 Труба отводящая насоса в сб
 37 236-1011358-А  3 Прокладка
 38 258071-П29  1 Шплинт
 39 236-1011073  1 Колпачок
 40 240-1011055  1 Клапан
 41 312668-П  4 Штуцер
 42 240-1011057  1 Пружина
 43 238Б-1011060  1 Корпус клапана
 44 240-1005586  2 Кольцо уплотнительное
 45 314681-П29  2 Штуцер
 46 238Б-1011056  1 Клапан дифференциальный в сб
 47 238Б-1011065  1 Труба отводящая
 48 238Б-1011069  1 Фланец
 49 200270-П2  4 Болт
 50 312326-П34  4 Шайба
 51 310096-П2  2 Болт
 52 238Б-1011098  1 Труба соединительная в сб

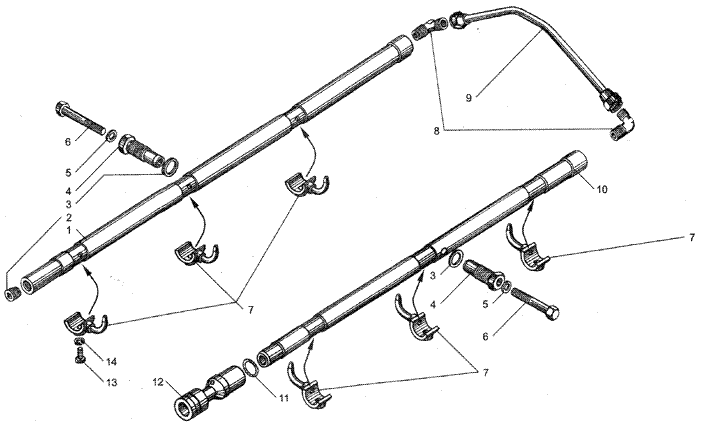

Система охлаждения поршней маслом двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Система охлаждения поршней маслом

id Номер по каталогу Количество Наименование
 1 236Н-1011426  1 Труба правая
 2 316135-П2  1 Пробка
 3 204-10114371  2 Прокладка
 4 238Н-1011432  2 Втулка упорная боковая
 5 312482-П34  2 Шайба
 6 200458-П29  2 Болт
 7 7511.1  6 Форсунка охлаждения поршней в сб
 8 314537-П  2 Угольник
 9 238-1011520-Б  1 Труба перепускная
 10 236Н-1011428  1 Труба левая
 11 240-1005586  1 Кольцо уплотнительное
 12 7511.1  1 Втулка
 13 201454-П2  6 Болт
 14 252135-П2  6 Шайба

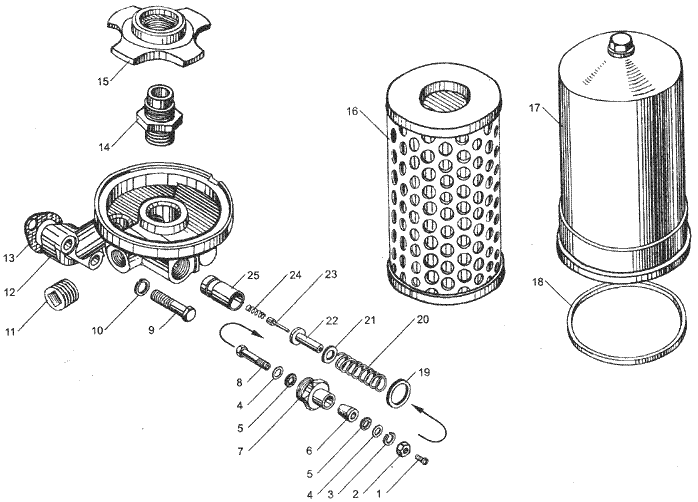

Фильтр масляный двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Фильтр масляный

id Номер по каталогу Количество Наименование
 1 220048-П29  1 Винт
 2 250610-П29  1 Гайка
 3 252155-П2  1 Шайба
 4 312359-П29  2 Шайба
 5 312377-П  2 Шайба-изолятор
 6 240-1017298  1 Втулка уплотнительная
 7 240-1017067-В  1 Корпус пробки
 8 240-1017294-Б  1 Контакт сигнализатора
240-1017293-Б2  1 Пробка перепускного клапана в сб
 9 201505-П29  4 Болт
 10 252136-П2  4 Шайба
 11 316139-П2  1 Пробка
 12 238Б-1012020-В  1 Корпус фильтра
238Б-1012010-Б  1 Фильтр масленый в сб
 13 236-1012100  2 Прокладка корпуса
 14 840.1012127-10  1 Штуцер корпуса
 15 840.1012051-10  1 Крышка замковая
840.1012038-12  1 Элемент фильтрующий в упаковке
840.1012039-14  1 Элемент фильтрующий в упаковке
 16 840.1012040-12  1 Элемент фильтрующий
840.1012040-14  1 Элемент фильтрующий
 17 238Б-1012077-Б2  1 Колпак с пружиной в сб
 18 840.1012083-10  1 Кольцо 125*4.5*4.5-2б
 19 206Д-1011066  1 Прокладка
 20 236-1012058  1 Пружина
 21 312347-П29  3 Шайба
 22 240-1017286  1 Корпус сигнализатора
 23 240-1017292  1 Шток сигнализатора
 24 240-1017291  1 Пружина сигнализатор
 25 206Д-1011055-А  1 Пружина клапана

Теплообменник жидкостно-масляный двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Теплообменник жидкостно-масляный

id Номер по каталогу Количество Наименование
236Н-0113600-Б  1 Теплообменник жидкостномасляный в сб
 1 236Н-1013622-Б  1 Корпус жидкостно-масляного теплообменника
236Н-1013620-Б  1 Корпус жидкостно-масляного теплообменника в сб
 2 236Н-1013630  2 Втулка
 3 25 3111 6144  2 Кольцо 025-031-36-2-5
 4 250513-П29  2 Гайка
 5 252136-П2  6 Шайба
 6 252006-П29  6 Шайба
 7 238Б-1013724  1 Патрубок подводящий
 8 310423-П29  2 Шпилька
 9 850.13  3 Прокладка
 10 316205-П  4 Хомут в сб
 11 238Б-1013740  2 Рукав соединительный
 12 201499-П29  4 Болт
 13 238Б-1013726  1 Патрубок подводящий
 14 201454-П29  2 Болт
 15 252135-П2  4 Шайба
 16 236-1002404  1 Заглушка
 17 201-1306075-А  2 Прокладка
 18 236Н-1013732-А  1 Патрубок отводящий
316608-П29  4 Ввертыш
 19 842.131  1 Рычаг
 20 240-1305041  1 Гайка нажимная
 21 240-1305036  1 Кольцо уплотнительное
 22 252004-П29  3 Шайба
 23 240-1305030-Б  1 Пружина
 24 240-1305044  1 Кольцо запорное
 25 240-1305025  1 Клапан
 26 258039-П29  1 Шплинт
 27 240-1305032  1 Стержень
 28 240-1305013-Б  1 Корпус крана сливного
 29 201462-П29  2 Болт
 30 236Н-1013710-Б  1 Крышка теплообменника
 31 238Б-1013682  1 Прокладка крышки теплообменника
 32 236Н-1013650  1 Элемент теплопередающий
 33 25 3111 6319  1 Кольцо 180-190-46-2-5
 34 310061-П29  8 Болт
 35 252005-П29  8 Шайба
 36 200397-П29  4 Болт
 37 252137-П2  4 Шайба
 38 204Т-1011370-Б  1 Пробка
 39 204-1011371  2 Прокладка
 40 204-1011368  1 Пружина
 41 840.101  1 Клапан

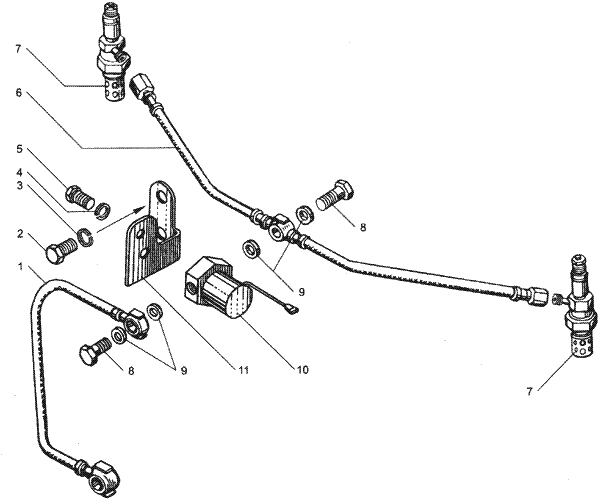

Электрофакельное устройство двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Электрофакельное устройство

id Номер по каталогу Количество Наименование
 1 236-1022826-Б  1 Трубка топливная от ТНВД к электромагнитному клапану
 2 201452-П29  2 Болт
 3 252135-П2  2 Шайба
 4 252134-П2  2 Шайба
 5 201416-П29  2 Болт
 6 238-1022840  1 Труба топливная от электромагнитного клапана к свечам
 7 45 7375 5041  2 Свеча факельная 1112.3740
 8 310122-П29  3 Болт
 9 312482-П34  6 Шайба
 10 45 7376 5001  1 Клапан электромагнитный 1102.3741
 11 236-1022815  1 Кронштейн клапана

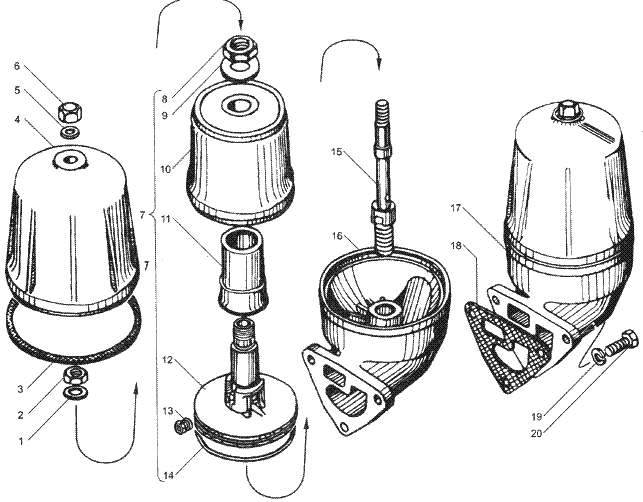

Маслоочиститель центробежный двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Маслоочиститель центробежный

id Номер по каталогу Количество Наименование
 1 312672-П  1 Шайба
 2 250615-П2  1 Гайка
 3 236-1028250  1 Прокладка
 4 236-1028250  1 Колпак маслоочистителя
 5 312310-П34  1 Шайба
 6 312103-П29  1 Гайка
 7 236-1028180  1 Ротор в сб
 8 311808-П2  1 Гайка
 9 312497-П2  1 Шайба
 10 236-1028242  1 Колпак ротора
 11 236-1028160  1 Отражатель
 12 236-1028184  1 Корпус ротора в сб
 13 236-1028238  2 Жиклер
 14 236-1028246  1 Кольцо уплотнительное
 15 236-1028031-А2  1 Ось маслоочистителя
 16 236-1028020-Б  1 Корпус
 17 236-1028010  1 Маслоочиститель центробежный
 18 236-1028122  1 Прокладка
 19 252136-П2  3 Шайба
 20 201499-П29  3 Болт

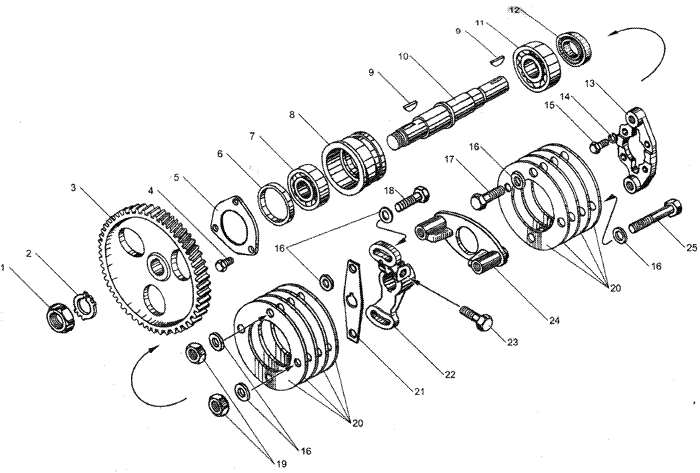

Привод ТНВД двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Привод ТНВД

id Номер по каталогу Количество Наименование
 1 250661-П2  1 Гайка
 2 312510-П2  1 Шайба
 3 236-1029122-А  1 Шестерня ведомая
 4 45 9348 6557  3 Болт
 5 236-1029123  1 Фланец упорный
 6 236-1029034  1 Кольцо упорная
 7 46 1213 3873  1 Подшипник 305
 8 236-1029172  1 Корпус подшипника
 9 45 9824 6266  2 Шпонка
 10 236-1029154-В  1 Вал
 11 46 1213 4023  1 Подшипник 306А
 12 236-1029240-Б  1 Манжета в сб
236-1029300-Б  1 Муфта привода в сб
 13 236-1029286-Б2  1 Полумуфта ведомая
 14 252135-П2  4 Шайба
 15 201456-П29  4 Болт
 16 312647-П2  12 Шайба
 17 310111-П29  2 Болт
 18 310103-П29  2 Болт
 19 45 9556 1057  4 Гайка
 20 236-1029274  8 Пластина
 21 236-1029265  1 Пластина центрирующая
 22 236-1029264-Г  1 Фланец полумуфты
 23 240-1029284-В  1 Болт
 24 236-1029268-Г  1 Полумуфта ведущая
 25 45 9348 1571  2 Болт

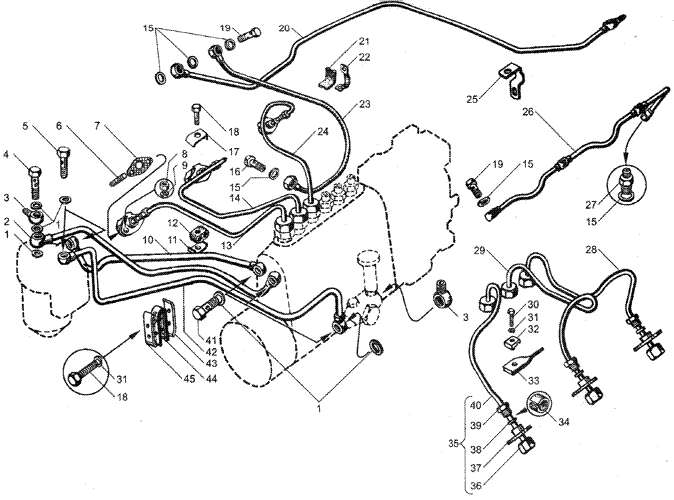

Топливные трубопроводы двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Топливные трубопроводы

id Номер по каталогу Количество Наименование
 17 240-1104458  2 Скоба
 18 201422-П29  4 Болт
 19 310122-П2  8 Болт
 20 236-1104346-В  1 Трубка отводящая в сб
 21 240-1104337  1 Прокладка
 22 315492-П29  1 Кляммер
 23 236-1104334  1 Трубка отвода топлива от плунжерных пар
 24 236-1104314-Г  1 Трубка высокого давления 3-ей секции
 25 315484-П29  2 Кляммер
 26 236-1104370-Б  2 Трубка тренажная в сб
 27 314650-П29  2 Ниппель
 28 236-1104320-Г  1 Трубка высокого давления 6-ой секции
 29 236-1104318-Г  1 Трубка высокого давления5-ой секции
 30 201420-П29  2 Болт
 31 252134-П2  2 Шайба
 32 236-1104358-Б  2 Колодка
 33 236-1104354-Б  2 Кронштейн
 34 7511.11  6 Уплотнитель
 35 236-1104316-Г  1 Трубка высокого давления 4-ой секции
 36 314721-П29  12 Гайка
312670-П29  12 Шайба
 37 7511.11  6 Фланец
 38 7511.11  6 Шайба
 39 7511.11  6 Втулка нажимная
 40 236-1104340-Г  6 Трубка высокого давления
236-1104308-Д  6 Трубка высокого давления в сб
 41 310096-П2  3 Болт
 42 236-1104422-Г  1 Трубка отводящая в сб
 43 236-1104441  1 Скоба
 44 236-1104457-Б  1 Прокладка
 45 236-1104440  1 Скоба

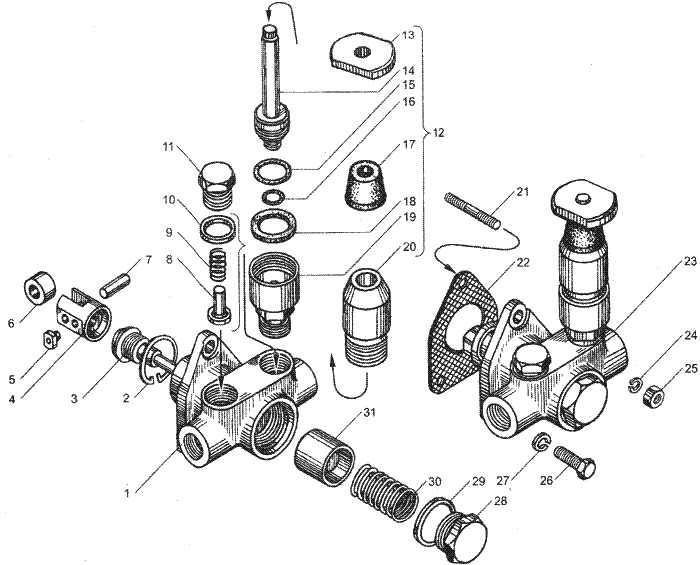

Насос топливоподкачивающий двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Насос топливоподкачивающий

id Номер по каталогу Количество Наименование
 1 236-1106213-Б  1 Корпус топливоподкачивающего насоса в сб.
 2 236-1106256  1 Кольцо стопорное
 3 33.1106  1 Шток с втулкой в сб.
 4 236-1106240  1 Толкатель поршня
 5 236-1106246  2 Сухарь толкателя
 6 236-1106242  1 Ролик толкателя
 7 42.1106244-10  1 Ось ролика
 8 236-1106264  2 Клапан насоса
 9 236-1106272  2 Пружина клапана
 10 852212  2 Шайба
 11 236-1106276  1 Пробка клапана
 12 236-1106288-В  1 Насос топливопрокачивающий в сб.
 13 236-1106314-В  1 Рукоятка
 14 236-1106298-Е  1 Поршень со штоком в сб.
 15 236-1110479  1 Кольцо уплотнительное
 16 2.53111e+009  1 Кольцо 006-010-25-2-1
 17 236-1106342  1 Колпачек защитный
 18 236-1106306-Б  1 Кольцо
 19 236-1106324-Г  1 Корпус цилиндра
 20 236-1106292-Е  1 Цилиндр
 21 4.59536e+009  3 Шпилька
 22 240-1106285  1 Прокладка
 23 236-1106210-А2  1 Насос топливоподкачивающий в сб.
 24 252154-П29  3 Шайба
 25 250508-П29  3 Гайка
 26 201420-П29  3 Болт
 27 252134-П29  3 Шайба
 28 236-1106234-А  1 Пробка пружины
 29 33.1112  1 Кольцо уплотнительное
 30 236-1106232  1 Пружина поршня
 31 236-1106228  1 Поршень насоса

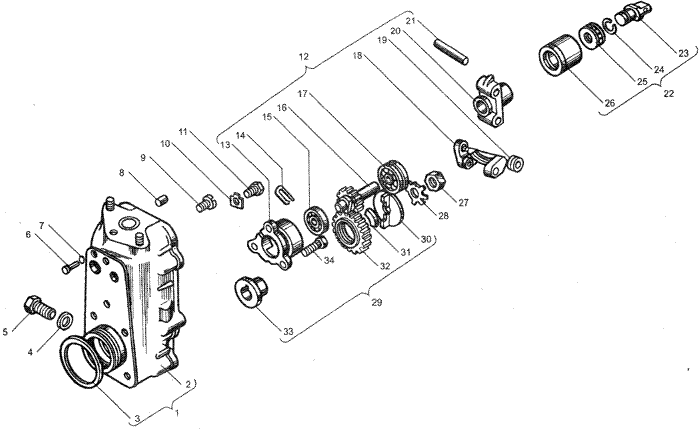

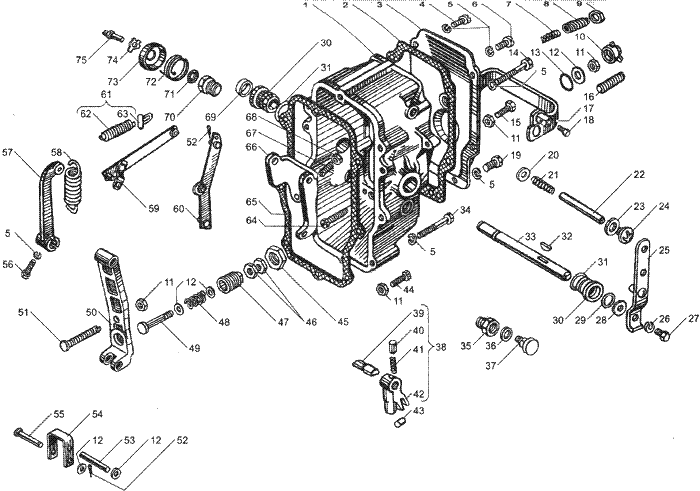

Корпус регулятора частоты вращения двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Корпус регулятора частоты вращения

id Номер по каталогу Количество Наименование
 1 807.111  1 Корпус регулятора в сб.
 2 807.111  1 Корпус регулятора
 3 236-1111196  1 Кольцо уплотнительное
 4 312768-П  1 Шайба
312630-П  1 Шайба
 5 316617-П15  1 Ввертыш
236-1111032  1 Ввертыш
 6 260003-П15  1 Палец
 7 2.53111e+009  1 Кольцо 005-008-19-2-1
 8 258639-П15  3 Штифт
 9 311200-П29  3 Винт
 10 312529-П15  3 Шайба
 11 310139-П15  1 Болт
 12 236-1110040-А2  1 Державка грузов
 13 236-1110558-В  1 Стакан
 14 236-1110042  1 Стопор пружинный
 15 4.61212e+009  1 Подшипник 200
 16 236-1110051-В  1 Валик державки
 17 4.61212e+009  1 Подшипник 202
 18 236-1110045  2 Груз регулятора
 19 236-1110532  2 Ролик
 20 236-1110046-Б  1 Державка грузов
 21 236-1110049  2 Ось
 22 236-1110060-А3  1 Муфта грузов в сб.
 23 236-1110065-Б  1 Пята упорная
 24 236-1110067  1 Кольцо пружинное
 25 4.61611e+009  1 Подшипник 8102
 26 60.1110062-02  1 Муфта грузов
 27 250634-П15  1 Гайка
 28 312556-П15  1 Шайба стопорная
 29 236-1110512  1 Демпфер
 30 236-1110521  1 Фланец
 31 236-1110517-Б2  4 Сухарь
 32 236-1110516-Б3  1 Шестерня
 33 236-1110518-Б  1 Втулка
 34 310140-П15  2 Болт

Регулятор частоты вращения двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Регулятор частоты вращения

id Номер по каталогу Количество Наименование
 1 60.111  1 Крышка регулятора
 2 236-1110499-А3  1 Прокладка крышки смотрового люка
 3 60.1110498-01  1 Крышка смотрового люка
 4 852380-П15  2 Винт
 5 252154-П29  13 Шайба
 6 310600-П15  2 Винт
 7 236-1110490  1 Пружина буферная
 8 60.1110492-10  1 Корпус буферной пружины
 9 311511-П15  1 Гайка
 10 852920  1 Гайка
 11 250508-П29  4 Гайка
 12 312370-П29  5 Шайба
 13 2.53111e+009  1 Кольцо 005-008-19-2-1
 14 310612-П15  1 Винт
 15 852003-П15  1 Болт
 16 236-1110200  1 Винт регулировочный
 17 60.1110380-01  1 Скоба кулисы в сб.
 18 852000-П29  1 Болт
 19 310611-П15  1 Винт
 20 312700-П15  1 Шайба
 21 236-1110089  1 Пружина компенсационная
 22 236-1110088  1 Ось рычагов
 23 852205  2 Шайба
 24 852369-П29  2 Винт-заглушка
 25 236-1110151  1 Рычаг управления регулятором
 26 252134-П29  1 Шайба
 27 201418-П29  1 Болт
 28 312347-П15  1 Шайба
 29 236-1110482  1 Кольцо уплотнительное
 30 236-1110476-Б  2 Втулка вала
 31 2.53111e+009  2 Кольцо 016-020-25-2-2
 32 314003-П  1 Шпонка
 33 60.1110467-30  1 Вал рычага пружины
 34 852381-П15  5 Винт
 35 236-1110392  1 Ввертыш оси скобы
 36 852204  1 Шайба
 37 236-1110390  1 Ось скобы
 38 175.111  1 Кулиса в сб.
 39 236-1110136-Б  1 Ось кулисы
 40 236-1110372-Б  1 Фиксатор кулисы
 41 175.111  1 Пружина фиксатора
 42 60.111  1 Кулиса в сб.
 43 60.1110220-02  1 Ползун кулисы
 44 852020-П15  1 Болт
 45 311512-П15  1 Гайка
 46 292103  2 Гайка
 47 240Б-1110416  1 Корпус пружины корректора
 48 33.111  1 Пружина корректора
 49 423.111  1 Корректор
 50 238НБ-1110406-А2  1 Рычаг регулятора
 51 852350-П15  1 Винт
 52 258012-П15  3 Шплинт
 53 236-1110066  1 Ось пяты упорной
 54 236-1110433  1 Серьга регулятора
 55 317849-П  1 Палец
 56 4.59347e+009  1 Болт
 57 60.111  1 Рычаг пружины
 58 60.111  1 Пружина регулятора
 59 807.1110454-02  1 Тяга рейки в сб.
 60 60.1110441-01  1 Рычаг рейки
 61 60.111  1 Пружина рычага рейки с зацепом в сб.
 62 60.111  1 Пружина рычага рейки
 63 60.111  1 Зацеп пружины
 64 852372  1 Винт
 65 236-1110154-А  1 Прокладка крышки регулятора
 66 60.111  1 Рычаг двуплечий
 67 852364-П15  1 Винт
 68 250511-П15  1 Гайка
 69 313955-П15  1 Заглушка
 70 236-1110134-Б  1 Ввертыш оси кулисы
 71 236-1110394  1 Кольцо уплотнительное
 72 236-1110396  1 Пружина скобы кулисы возвратная
 73 236-1110398  1 Крышка возвратной пружины
 74 236-1110262  1 Шайба скобы кулисы
 75 236-1110376  1 Ось рычага останова

Корректор подачи топлива по наддуву двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Корректор подачи топлива по наддуву

id Номер по каталогу Количество Наименование
423.1110860-10  1 Корректор подачи топлива по наддуву в сб.
423.1110860-20  1 Корректор подачи топлива по наддуву в сб.
423.1110860-50  1 Корректор подачи топлива по наддуву в сб.
 1 423.1110880-10  1 Корпус мембраны
 2 421.111  1 Колпачек корпуса пружины
 3 312327-П3  1 Шайба
 4 11448-П15  1 Гайка
 5 421.1110828-11  1 Корпус пружины
 6 421.1110826-20  1 Пружина корректора
 7 421.1110786-10  1 Золотник корректора
 8 42.1112  1 Ввертыш в сб.
 9 852212  1 Шайба
 10 421.111  1 Прокладка корпуса мембраны
 11 318-85418  4 Шайба
 12 421.111  1 Ось рычага
 13 421.111  1 Рычаг корректора
 14 421.111  1 Пружина поршня
 15 423.111  1 Корпус корректора
 16 423.111  1 Пружина гильзы
 17 421.111  1 Прокладка
 18 423.111  1 Гильза упора
 19 421.111  1 Поршень
 20 423.111  1 Проставка корректора
 21 423.1110925-10  1 Упор
 22 423.111  1 Прокладка фланца
 23 423.111  1 Фланец
 24 852010-П29  2 Болт
 25 252135-П2  4 Шайба
 26 250508-П29  4 Гайка
 27 252154-П29  6 Шайба
 28 423.111  1 Прокладка проставки
 29 4.59536e+009  2 Шпилька
 30 423.1110927-11  1 Рычаг корректора
 31 852753-П  1 Штифт
 32 318-85205  1 Болт
 33 318-85205  2 Болт
 34 312482-П34  4 Шайба
 35 310611-П29  1 Винт
 36 240-1104390-Б  1 Трубка подвода воздуха к корректору
 37 852378  3 Винт
 38 421.111  1 Крышка мембраны
 39 312370-П15  1 Шайба
 40 312325-П15  1 Шайба
 41 421.1110878-01  1 Мембрана
 42 421.111  1 Фланец
 43 852921  1 Шайба
 44 421.111  1 Втулка штока
 45 318-85283  1 Гайка
 46 421.111  1 Шток мембраны
 47 421.1110905-10  1 Пружина мембраны
421.1110905-20  1 Пружина мембраны
421.111  1 Пружина мембраны
 48 421.111  1 Прокладка крышки корректора
 49 423.111  1 Крышка корректора
 50 252134-П29  2 Шайба
 51 852011-П29  2 Болт
 52 310048-П29  1 Болт
 53 852017  1 Болт

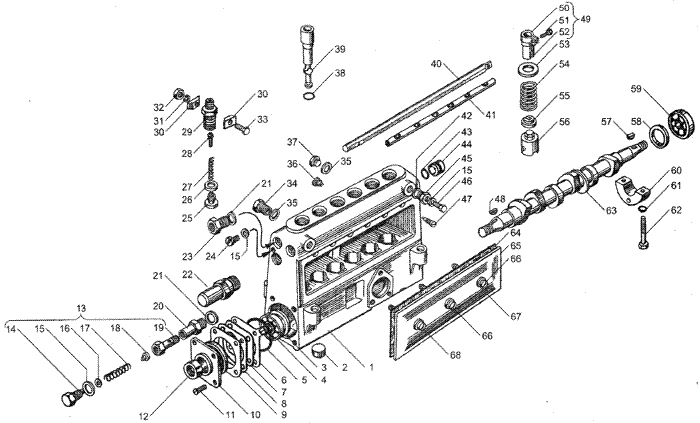

ТНВД двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : ТНВД

id Номер по каталогу Количество Наименование
604.1111005-10  1 Топливный насос высокого давления в сб.
607.1111005-10  1 Топливный насос высокого давления в сб.
 1 60.1111021-30  1 Корпус насоса в сб.
236-1111042-А  2 Втулка рейки
 2 60.1111  6 Заглушка
 3 852606-П15  1 Шайба
 4 4.62412e+009  1 Подшипник 7205А
 5 236-1111196  1 Кольцо уплотнительное
 6 60.1111280-10  1 Указатель начала подачи топлива
 7 236-1111193  2 Прокладка крышки
 8 236-1111194  3 Прокладка крышки
 9 236-1111195  3 Прокладка крышки
 10 60.1111182-10  1 Крышка подшипника
 11 311200-П29  4 Винт
 12 2.53131e+009  1 Манжета 2,2-25*42-2
 13 60.1111282-01  1 Клапан перепускной в сб.
 14 852893-П15  1 Пробка
 15 852205  4 Прокладка
 16 852210  4 Шайба
 17 60.1111289-10  1 Пружина
 18 60.1111  1 Клапан
 19 60.1111285-10  1 Корпус клапана
 20 60.1111  1 Ввертыш клапана
60.1111  1 Заглушка
 21 312630-П  2 Шайба
 22 238НБ-1111238  1 Втулка рейки
 23 236-1111032  1 Ввертыш корпуса
 24 310704-П29  1 Винт
 25 901.111  6 Клапан нагнетательный в сб.
 26 60.1111  6 Прокладка клапана
 27 33.1111  6 Пружина клапана
 28 60.1111113-10  6 Упор клапана
 29 60.1111118-20  6 Штуцер топливного насоса
 30 60.1111  6 Сухарь штуцера
 31 252134-П29  3 Шайба
 32 250-508-П29  3 Гайка
 33 201426-П29  3 Болт
 34 236М-1111034-А  1 Ввертыш корпуса
 35 312327-П  3 Шайба
 36 310952-П15  1 Винт
 37 316126-П15  2 Пробка
 38 236М-1111083-А  6 Кольцо уплотнительное
 39 60.1111074-30  6 Пара плунжерная
 40 236-1111040  1 Рейка ТНВД
 41 60.1111169-01  1 Экран
 42 852206  2 Шайба
 43 236-1111245  2 Кольцо уплотнительное
 44 80.1111  1 Паробка корпуса
 45 60.1111  2 Ввертыш корпуса
 46 852894-П15  2 Пробка спуска воздуха
 47 236-1111122  6 Винт установочный втулки плунжера
 48 852800  1 Шпонка
 49 236-1111060-Б  6 Венец зубчатый в сб.
 50 60.1111  6 Венец зубчатый
 51 852384  6 Винт
 52 236-1111064-Б  6 Втулка зубчатого венца
 53 236-1111150-Б  6 Тарелка пружины верхняя
 54 236-1111148-Б  6 Пружина толкателя
 55 236-1111151-Б  6 Тарелка пружины нижняя
 56 60.1111136-02  6 Толкатель пружины в сб.
 57 314019-П  1 Шпонка
 58 312439-П15  1 Шайба
 59 4.62412e+009  1 Подшипник 7204А
 60 236-1111177-Б3  1 Опора кулачкового вала
 61 2.53111e+009  2 Кольцо 005-008-19-2-1
 62 852011-П15  2 Болт
 63 60.1111172-30  1 вал кулачковый
 64 236-1111226-А2  1 Прокладка крышки
 65 60.1111  1 Крышка ТНВД
 66 236-1111227-Б  2 Винт крепления крышки
 67 852203  3 Шайба
 68 236-1111229-Б  1 Винт крепления крышки

Секция ТНВД двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Секция ТНВД

id Номер по каталогу Количество Наименование
175.1111130-01  6 Секция топливного насоса высокого давления
135.111  6 Штуцер с клапаном в сб.
 1 135.111  6 Штуцер топливный высокого давления
 2 17.1111  6 Экран корпуса
 3 2.53111e+009  18 Кольцо 032-036-25-2-1
 4 17.1111133-10  6 Корпус секции
17.1111132-02  6 Корпус секции в сб.
 5 175.1111150-10  6 Пара плунжерная
 6 175.1111154-10  6 Плунжер
 7 175.1111158-10  6 Втулка плунжера
 8 17.1111  6 Втулка поворотная
 9 42.1111  6 Кольцо пружинное
 10 42.1111  6 Тарелка пружины верхняя
 11 17.1111  6 Пружина толкателя
 12 42.1111  6 Тарелка пружины нижняя
 13 318-85557  6 Штифт корпуса
 14 2.53111e+009  12 Кольцо 021-025-25-2-1
 15 14.1111  6 Кольцо стопорное
 16 14.1111  6 Клапан нагнетательный в сб.
 17 14.1111  6 Седло клапана
 18 14.1111  6 Клапан нагнетательный в сб.
 19 42.1111  6 Прокладка уплотнительная
 20 14.1111  6 Пружина клапана
 21 14.1111  6 Упор пружины клапана
 22 2.53111e+009  6 Кольцо 024-028-25-2-2

Форсунка двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Форсунка

id Номер по каталогу Количество Наименование
 1 310438-П2  6 Шпилька
 2 236-1112163-Б2  6 Скоба
 3 312466-П2  6 Шайба
 4 250515-П2  6 Гайка
 5 267.111  6 Штанга
 6 267.111  6 Проставка
 7 511.111  6 Распылитель
 8 267.111  6 Гайка распылителя
 9 312471-П  6 Шайба
 10 33.1112  6 Пружина
 11 267.111  6 Тарелка пружины
 12 267.111  6 Корпус форсунки
 13 852632-П  6 Шайба
 14 267.111  6 Винт регулировочный
 15 267.111  6 Гайка
 16 267.111  6 Колпак форсунки
 17 267.1112010-03  6 Форсунка в сб.
 18 267.1112154-01  6 Штуцер
 19 267.111  6 Стержень фильтра
 20 267.1112150-01  6 Штуцер с фильтром в сб.
 21 204.1112010-50  6 Форсунка в сб.
334.111  6 Форсунка в сб.
335.1112110-50  6 Распылитель

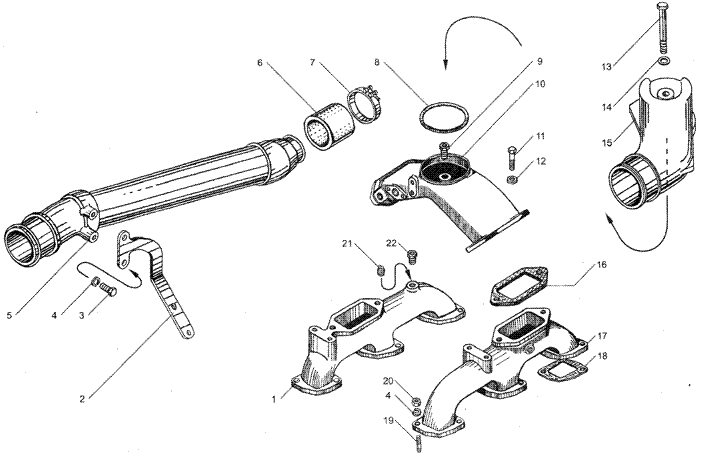

Коллектры впускные двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Коллектры впускные

id Номер по каталогу Количество Наименование
236НЕ-1115012  1 Коллектор впускной правый в сб.
 1 236НЕ-1115021  1 Коллектор впускной правый
 2 236НЕ-1115059-10  1 Кронштейн трубы соединительной
 3 201495-П29  4 Болт
 4 252136-П2  16 Шайба
 5 7511.1115280-01  1 Труба соединительная в сб.
 6 238Ф-1115048  1 Рукав
 7 238Ф-1115138  2 Хомут стяжной
 8 236-1109045-А  1 Кольцо уплотнительное
 9 236-1115034-Б  1 Ввертыш
 10 236-1115032-Г  1 Патрубок соединительный
 11 200315-П29  4 Болт
 12 312300-П2  4 Шайба
 13 4.59327e+009  1 Болт
 14 312434-П34  1 Шайба
 15 236НЕ-1115128  1 Патрубок впускной
 16 236-1115036-А2  2 Прокладка соединительного патрубка
 17 236-1115024  1 Коллектор впускной левый
 18 236-1115026  6 Прокладка впускного коллектора
 19 310423-П29  12 Шпилька
 20 250513-П29  12 Гайка
 21 316105-П29  1 Пробка
 22 316603-П29  1 Ввертыш

Фильтр тонкой очистки топлива двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Фильтр тонкой очистки топлива

id Номер по каталогу Количество Наименование
 1 236-1117010-А4  1 Фильтр
 2 252136-П2  2 Шайба
 3 250512-П29  2 Гайка
 4 312630-П34  1 Шайба жиклера
 5 240Н-1117147  1 Клапан-жиклер
 6 240Н-1117155  1 Жиклер
 7 4.69119e+009  1 Шарик
 8 240Н-1117158  1 Пружина
 9 252002-П29  2 Шайба
 10 240Н-1117160  1 Пробка
 11 316121-П29  1 Пробка
 12 201-1117122-Б  1 Болт
 13 201-1117120  1 Прокладка
 14 236-1117028-Б  1 Крышка
 15 201-1117116-А  1 Прокладка
 16 201-1117118  1 Прокладка
 17 201-1117040-А  1 Элемент фильтрующий
201-1117038-А  1 Элемент фильтрующий в упаковке
 18 204А-1117029  1 Пружина
 19 201-1117016-Б2  1 Колпак
 20 312482-П34  1 Шайба
 21 316184-П29  1 Пробка
 22 310254-П2  2 Болт

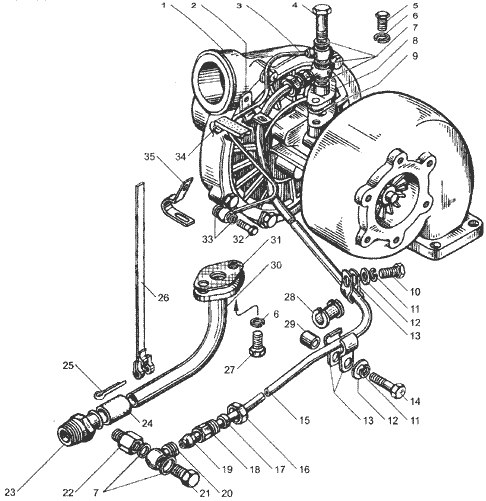

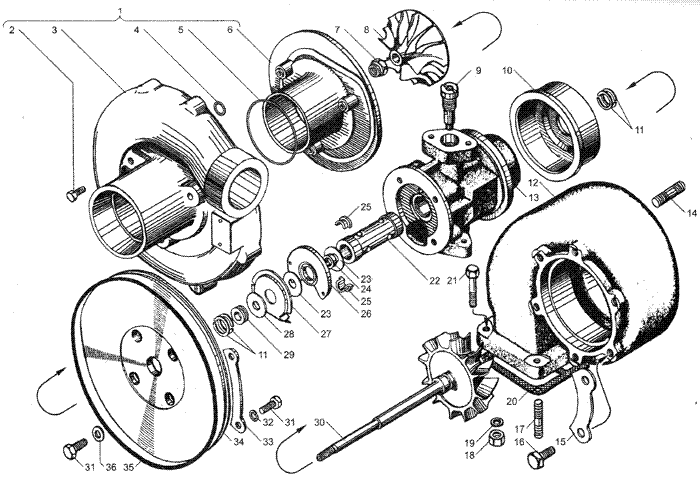

Турбокомпрессор двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Турбокомпрессор

id Номер по каталогу Количество Наименование
 1 12.1118130-10  1 Корпус компрессора в сб.
 2 201418-П29  3 Болт
 3 12.1118  1 Корпус компрессора
 4 2.53112e+009  3 Кольцо 010-044-75-2-1
 5 240Н-1118282  1 Кольцо уплотнительное
 6 12.1118135-10  1 Вставка корпуса компрессора
 7 12.1118  1 Гайка
 8 12.1118110-12  1 Колесо компрессора
 9 12.1118  1 Болт-стопор
 10 12.1118  1 Проставка корпуса турбины
 11 12.1118  4 Кольцо уплотнительное
 12 12.1118154-20  1 Корпус турбины
 13 12.1118  1 Корпус подшипников
258364-П2  2 Штифт
 14 310437-П  6 Шпилька
 15 12.1118  3 Пластина
 16 12.1118  6 Болт
 17 310443-П  2 Шпилька
 18 250512-П5  4 Гайка
 19 312300-П2  4 Шайба
 20 238Ф-1118158  1 Прокладка
 21 201505-П29  2 Болт
 22 122.112  1 Втулка подшипниковая
 23 12.1118  2 Шайба упорная
 24 12.1118  1 Шайба распорная
 25 122.112  1 Втулка упорная
 26 12.1118  1 Подшипник упорный
 27 12.1118  1 Экран маслосбрасывающий
 28 12.1118  1 Маслоотражатель
 29 12.1118  1 Втулка уплотнительных колец
 30 122.112  1 Колесо турбины с валом в сб.
 31 201457-П29  12 Болт
 32 252135-П2  8 Шайба
 33 12.1118  4 Пластина компрессора
 34 12.1118  1 Крышка корпуса подшипников
 35 12.1118  1 Кольцо уплотнительное
 36 252005-П2  4 Шайба
122.112  1 Комплект ротора турбокомпрессора

Трубки подвода и слива масла турбокомпрессора двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Трубки подвода и слива масла турбокомпрессора

id Номер по каталогу Количество Наименование
 1 122.1118010-07  1 Турбокомпрессор в сб.
 2 315455-П29  1 Кляммер
 3 236НМ-1111558  1 Трубка подвода масла к корректору по наддуву
236БЕ-1111558  1 Трубка подвода масла к корректору по наддуву
 4 310236-П29  1 Болт
 5 201495-П2  2 Болт
 6 252156-П2  4 Шайба
 7 312326-П34  2 Шайба
 8 238Ф-1118224  1 Фланец турбокомпрессора
 9 238Ф-1118225  1 Прокладка
 10 201458-П29  1 Болт
 11 252135-П2  2 Шайба
 12 252005-П29  2 Шайба
 13 238Н-1017153  4 Скоба крепления трубки
 14 201466-П29  1 Болт
240-1104336-Б  4 Втулка
 15 236Н-1118226  1 Трубка подвода масла к турбокомпрессору
23БЕ-1118227  1 Трубка подвода масла к турбокомпрессору
236Н-1118220  1 Трубка подвода масла к турбокомпрессору в сб.
236БЕ-1118220  1 Трубка подвода масла к турбокомпрессору в сб.
 16 238Н-1017243  2 Гайка упорная
 17 238Н-1017318  2 Кольцо
 18 314676-П29  2 Штуцер проходной
 19 314802-П  2 Муфта конусная
 20 238Н-1017216  2 Наконечник
 21 310096-П2  1 Болт
 22 314681-П29  1 Штуцер крепления трубки к блоку
 23 236-1306082  1 Штуцер трубки слива масла
 24 236-1306084  1 Рукав
 25 297575-П29  2 Шплинт
 26 316215-П  2 Хомут с пряжкой в сб.
 27 201497-П29  2 Болт
 28 238Н-1017150  2 Втулка
 29 238П-1017156  1 Проставка скобы
 30 236Н-1118340  1 Патрубок слива масла в сб.
236БЕ-1118340  1 Патрубок слива масла в сб.
 31 238Ф-1118322  1 Прокладка
 32 310122-П29  1 Болт
 33 312482-П34  2 Шайба
 34 240-1104337  1 Прокладка кляммера
 35 315352-П29  1 Кляммер

Муфта опережения впрыска двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Муфта опережения впрыска

id Номер по каталогу Количество Наименование
 1 807.1121010-11  1 Муфта опережения впрыскивания топлива в сб.
 2 852505-П15  1 Гайка кольцевая
 3 60.1121  1 Пружина тарельчатая
 4 2.53131e+009  1 Манжета 2,2-75*94-2
 5 60.1121086-40  1 Корпус муфты
 6 60.1121052-10  1 Полумуфта ведущая
 7 60.1121066-01  1 Манжета ведущей полумуфты
 8 807.1121060-10  1 Втулка
 9 2.53111e+009  1 Кольцо 120-126-36-2-1
 10 60.1121  2 Проставка
 11 60.1121034-10  2 Груз
 12 60.1121020-30  1 Полумуфта ведомая
 13 60.1121  6 Прокладка
 14 236-1121072  4 Прокладка
 15 60.1121070-11  2 Пружина
 16 852621-П15  2 Шайба
 17 852204  2 Шайба
 18 311253-П15  2 Винт

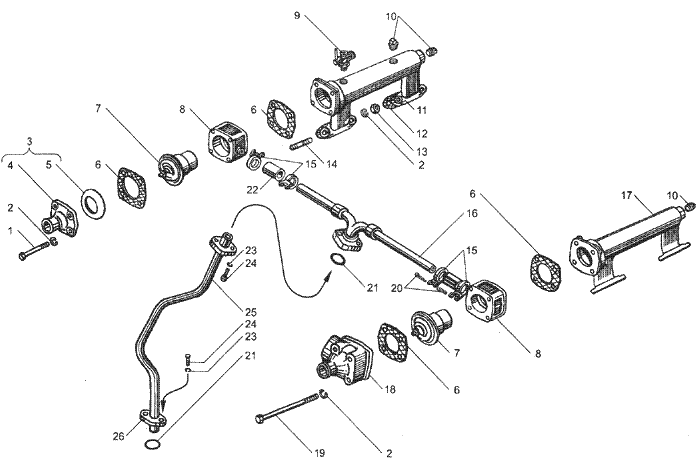

Водяные трубы и термостаты двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Водяные трубы и термостаты

id Номер по каталогу Количество Наименование
 1 200276-П29  4 Болт
 2 252135-П2  16 Шайба
 3 7511.1306051-10  1 Патрубок с защитным экраном
236А-1306051  1 Патрубок с защитным экраном
 4 236-1306053  1 Патрубок
 5 7511.13  1 Экран защитный
 6 236-1306054-А  4 Прокладка
 7 45 9144 1038  2 Термостат ТС107-1306100-06
 8 7511.1306050-10  2 Корбка термостата с ниппелем в сб
7511.1306052-10  2 Коробка термостата
7511.13  2 Ниппель
206Д-1011066  2 Прокладка
 9 45 9930 0006  1 Кран ПС7-0
314537-П29  1 Угольник
316121-П29  1 Пробка
 10 316169-П2  4 Пробка
 11 236-1003290-В  1 Труба водяная правая
236-1003290-Г  1 Труба водяная правая
236-1003290-Д  1 Труба водяная правая
 12 236-1003292  4 Прокладка
 13 250511-П29  8 Гайка
 14 216235-П29  8 Шпилька
 15 316215-П  4 Хомут в сб
 16 7511.1306070-10  1 Тройник с соединительными трубками в сб
 17 236-1003291-В  1 Трубка водяная левая
236-1003291-Г  1 Трубка водяная левая
 19 310061-П29  4 Патрубок
 20 297575-П29  4 Шплинт
 21 236-1003114-В  2 Кольцо уплотнительное
 22 236-1306084  2 Рукав
 23 252134-П2  4 Шайба
 24 201420-П29  4 Болт
 25 7511.1306080-10  1 Труба перепускная
 26 240-1303246  2 Фланец

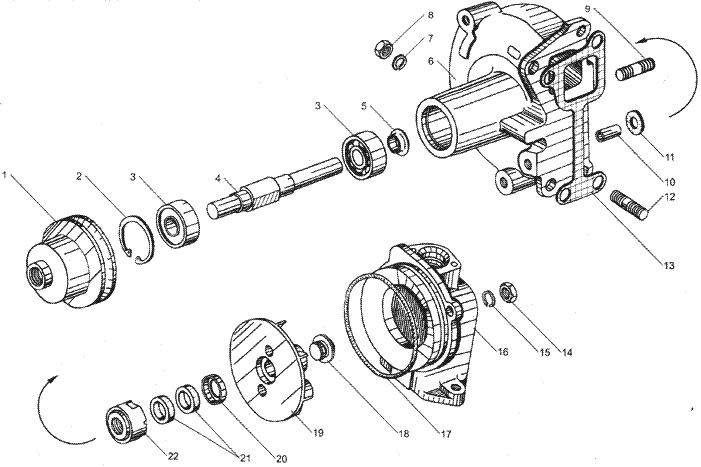

Водяной насос двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Водяной насос

id Номер по каталогу Количество Наименование
236-1307010-Б  1 Насос водяной в сб
236-1307010-Б1  1 Насос водяной в сб
 1 236-1307216-Г  1 Шкив привода
 2 8401.13  1 Кольцо стопорное
 3 46 1932 9125  2 Подшипник 1160304К
 4 850.131  1 Валик насоса
 5 840.131  1 Водосбрасыватель
 6 236-1307015-Д  1 Корпус
236-1307014-Д  1 Корпус водяного насоса в сб
 7 252136-П2  4 Шайба
 8 250513-П29  4 Гайка
 9 216526-П29  2 Шпилька
 10 236-1307017-Г  1 Втулка уплотнительного кольца
 11 240-1005582-Б  1 Кольцо уплотнительное
 12 310423-П29  4 Шпилька
 13 236-1307048-Б  1 Прокладка
 14 250511-П29  2 Гайка
 15 252135-П2  2 Шайба
 16 236-1307084  1 Патрубок водяного насоса
 17 25 3111 2302  1 Кольцо 112-120-46-2-1
 18 236-1307078  1 Заглушка крыльчатки
236-1307030-В  1 Крыльчатка в сб
236-1307030-Г  1 Крыльчатка в сб
 19 236-1307032-В  1 Крыльчатка водяного насоса
 20 850.131  1 Манжета
 21 850.131  1 Втулка торцового уплотнения
8401.13  2 Втулка торцового уплотнения
840.131  1 Втулка торцового уплотнения
 22 850.131  1 Уплотнение тормозов в сб
840.131  1 Уплотнение тормозов в сб

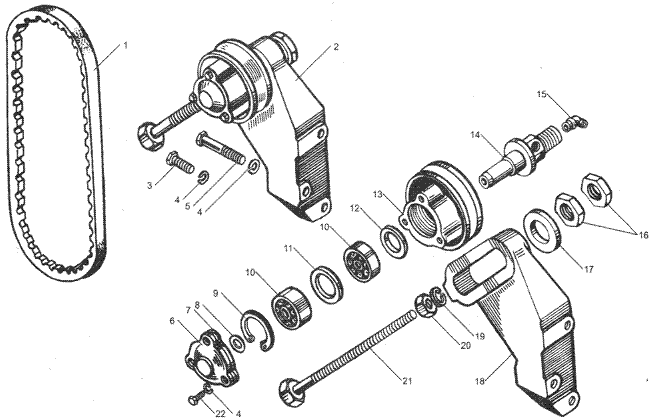

Устройство натяжное ремня привода водяного насоса двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Устройство натяжное ремня привода водяного насоса

id Номер по каталогу Количество Наименование
236-1307155  1 Устройство натяжное в сб
 1 240Б-1318056  2 Кольцо Б47
 2 840.131  1 Крышка шкива
 3 236-1028224  1 Кольцо стопорное
 4 46 1982 7140  2 Подшипник 6-180603КС9
 5 236-1307149  1 Втулка распорная
 6 236-1307111  1 Втулка распорная
 7 236-1307180  1 Шкив натяжного устройства
 8 25 6421 1301  1 Ремень зубчатый 1кл. 11*10-1045
 9 310098-П29  2 Болт
 10 312672-П29  2 Шайба
 11 236-1307184  1 Ось
 12 236-1307306  1 Рычаг
 13 236-1307206  1 Кронштейн
 14 312696-П29  1 Шайба
 15 312647-П2  2 Шайба
 16 201682-П29  2 Болт

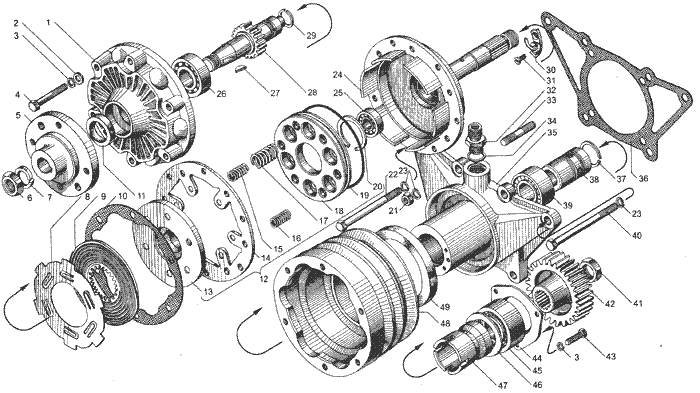

Привод вентилятора двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Привод вентилятора

id Номер по каталогу Количество Наименование
238-1308011-Б  1 Привод вентилятора в сб
238-1308011-А  1 Привод вентилятора в сб
 1 236-1308646  1 Крышка передняя муфты
 2 252005-П29  6 Шайба
 3 252135-П2  9 Шайба
 4 310034-П29  6 Болт
 5 238-1308652  1 Ступица
 6 250638-П29  1 Гайка
 7 252160-П2  1 Шайба
 8 236-1308630  4 Диск ведущий
 9 236-1308632  3 Диск ведомый
 10 236-1308036  3 Прокладка
 11 240-1307090  1 Манжета в сб.
 12 236-1308600  1 Поршень в сб
 13 236-1308616  1 Обойма
 14 236-1308634  1 Упор поршня
 15 236-1308620  6 Пружина нажимная внутреняя
 16 236-1308635  6 Пружина оттяжная
 17 236-1308618  6 Пружина нажимная наружная
 18 236-1308606  1 Поршень
 19 25 3111 2299  1 Кольцо 108-115-46-2-1
 20 236-1701067-А  1 Кольцо Б 40
 21 250513-П29  4 Гайка
 22 200328-П29  1 Болт
 23 252136-П2  6 Шайба
 24 236-1308047  1 Вал привода в сб
 25 46 1212 1092  1 Подшипник 202
 26 46 1212 1626  1 Подшипник 6-205К
 27 45 9824 6263  1 Шпонка
 28 236-1308648  1 Вал муфты в сб
 29 240Н-1118106  2 Кольцо уплотнительное
 30 236-1308218  1 Трубка в сб
 31 45 9414 6081  2 Винт
 32 7511.13  1 Штуцер
 33 310423-П29  4 Шпилька
 34 312630-П  1 Шайба
 35 238-1308101  1 Корпус привода со штифтом в сб
 36 236-1308108-Б  1 Прокладка
 37 238НБ-1118107  4 Кольцо уплотнительное
 38 236-1308056  1 Втулка распорная
 39 -  1 Подшипник 3553205
 40 45 9327 1074  1 Болт
 41 311401-П2  1 Гайка
 42 236-1308104-Б2  1 Шестерня
 43 201456-П29  3 Болт
 44 236-1308107-А  1 Фланец упорный
 45 46 2213 3853  1 Подшипник 32605КМ
 46 236-1308042  1 Шайба упорная
 47 236-1308514  1 Втулка
 48 236-1308024-Б  1 Шкив со втулкой в сб
236-1308024  1 Шкив со втулкой в сб
 49 236-1308395  1 Манжета в сб.

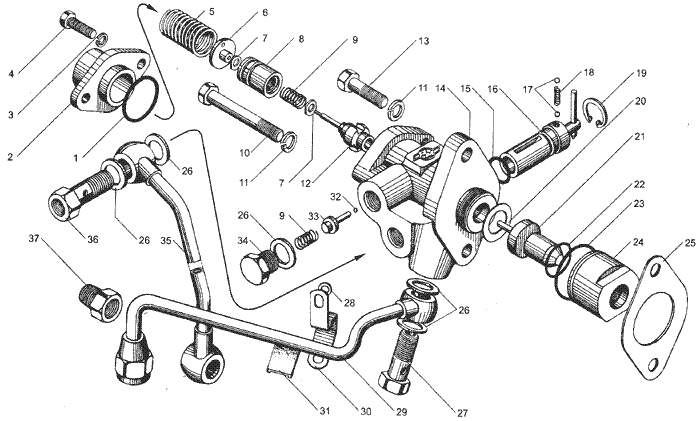

Включатель муфты привода вентлятора двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Включатель муфты привода вентлятора

id Номер по каталогу Количество Наименование
236-1308680  1 Включатель муфты привода вентилятора в сб
 1 240-1005586  1 Кольцо уплотнительное
 2 240Б-1318234  1 Крышка корпуса
 3 252154-П2  2 Шайба
 4 201418-П29  2 Болт
 5 236-1308706  1 Пружина возвратная
 6 236-1308704  1 Шайба пружины
 7 236-1308700  2 Шайба
 8 236-1308694-А  1 Золотник
 9 236-1308696  2 Пружина
 10 200271-П29  1 Болт
 11 252135-П2  2 Шайба
 12 236-1308702  1 Толкатель
236-1308702-А  1 Толкатель
 13 201460-П29  1 Болт
 14 236-1308682  1 Корпус включателя в сб
 15 238Н-1722063  1 Кольцо уплотнительное
 16 236-1308740  1 Пробка крана
 17 46 9117 3985  2 Шарик Б 5,0-100
 18 236-1308745  1 Пружина фиксатора
 19 240-1011085  1 Кольцо
 20 312472-П  5 Шайба
 21 45 9144 1118  1 Датчик термосиловой ТС 103-1306090-10
 22 25 3111 2062  1 Кольцо 014-018-25-2-1
 23 25 3111 2081  1 Кольцо 032-036-25-2-1
 24 236-1308722  1 Гайка
 25 236-1308752  1 Прокладка корпуса
 26 312326-П34  7 Шайба
 27 310096-П29  2 Болт
 28 252006-П29  1 Шайба
 29 236НЕ-1308763  1 Трубка отводящая в сб
 30 236-1308097  1 Кляммер
 31 240Б-1318124  1 Прокладка
 32 46 9116 2965  1 Шарик Б 3-60
 33 236-1308728  1 Шток фиксатора золотника
 34 316187-П29  1 Пробка
 35 236НЕ-1308754-А  1 Трубка подводящая в сб
 36 310095-П29  1 Болт
 37 314681-П29  1 Штуцер

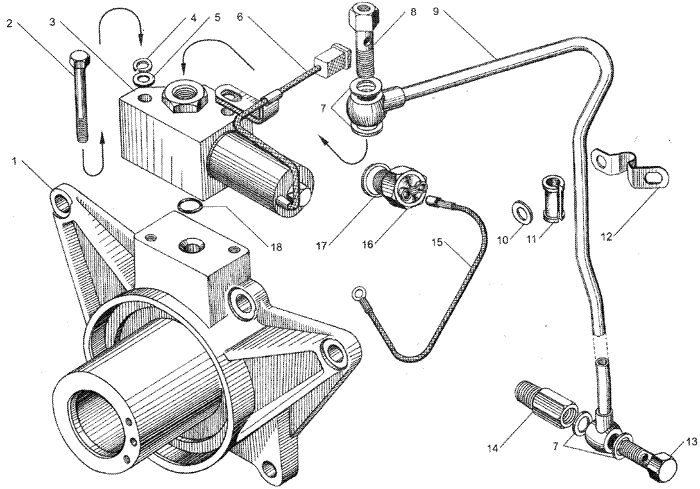

Электромагнитный клапан привода вентилятора двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Электромагнитный клапан привода вентилятора

id Номер по каталогу Количество Наименование
 1 238-1308101-Б  1 Корпус привода со штифтом в сб
 2 200270-П2  2 Болт
 3  1 Клапан электромагнитный КЭМ 32-20
 4 252135-П2  2 Шайба
 5 252005-П29  2 Шайба
 6 315455-П29  1 Кляммер
 7 312326-П34  4 Шайба
 8 310095-П29  1 Болт
 9 7511.1308754-20  1 Трубка в сб
 10 252006-П2  1 Шайба
 11 240Б-1318124  1 Прокладка
 12 236-1308097  1 Кляммер
 13 310096-П29  1 Болт
 14 314681-П29  1 Штуцер
 15 -  1 Провод КЭМ 32.160-01
 16 45 7373 3019  1 Термореле включения вентилятора 661.3710-01
 17 312382-П  1 Шайба
 18 -  1 Кольцо 010-014-25-2-1

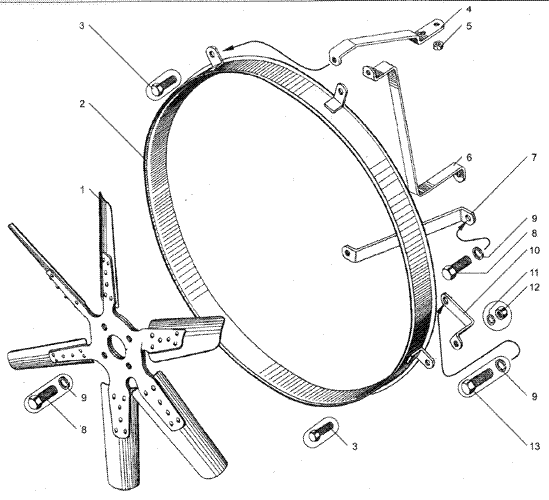

Вентилятор и кожух вентилятора двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Вентилятор и кожух вентилятора

id Номер по каталогу Количество Наименование
 1 236НЕ-1308012  1 Крыльчатка вентилятора в сб
 2 236НЕ-1309010  1 Кожух вентилятора в сб
 3 201456-П29  4 Болт
 4 236НЕ-1309064  1 Кронштейн крепления кожуха правый верхний
 5 7511.13  1 Втулка кронштейна
 6 236НЕ-1309066  1 Кронштейн крепления кожуха левый верхний
 7 236НЕ2-1309072  1 Кронштейн крепления кожуха правый нижний
 8 201497-П29  5 Болт
 9 252136-П2  6 Шайба
 10 236НЕ-1309074  1 Кронштейн крепления кожуха левый нижний
 11 252135-П2  4 Шайба
 12 250510-П29  4 Гайка
 13 200319-П29  1 Болт

Сцепление ЯМЗ-183 двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Сцепление ЯМЗ-183

id Номер по каталогу Количество Наименование
 1 182.16  1 Диск ведомый в сб
 2 313020-П2  8 Заклепка
 3 184.16  4 Штифт упорный
 4 184.16  2 Диск демпфера
 5 184.16  2 Пружина тарельчатая
 6 161.16  1 Ступица ведомого диска
 7 181.16  8 Пружина демпфера
 8 184.16  1 Диск ведомый с фрикционными накладками в сб
 9 183.16  24 Заклепка
 10 184.1601138*  2 Накладка фрикционная
 10 184.1601138-01*  2 Накладка фрикционная
 11 184.16  1 Диск ведомый с пластинами в сб
 12 183.16  24 Заклепка
 13 184.16  1 Диск ведомый с кольцами демпфера
 14 184.16  12 Пластина пружинная
 15 182.16  16 Пластина нажимного диска
 16 257257-П2  4 Заклепка
 17 252006-П2  4 Шайба
 18 45 9348 1571  12 Болт
 19 252136-П2  14 Шайба
 20 182.16  1 Диск нажимной с кожухом в сб
 21 182.1601343-10  4 Болт нажимного диска
 22 182.16  1 Кожух сцепления с пластинами в сб
 23 182.16  4 Втулка
 24 182.16  1 Кольцо упорное кожуха
 25 201464-П29  12 Болт
 26 182.16  6 Скоба
 27 182.1601364-50  12 Втулка
 28 182.16  1 Кольцо стопорное
 29 182.16  1 Шайба пружинная
 30 182.16  1 Пружина нажимная
 31 182.16  1 Кольцо упорное
 32 182.1601093-10  1 Диск нажимной
 33 250636-П29  1 Гайка
 34 238-1601010-Б  1 Картер сцепления со втулками в сб
 35 236-1601030-А2  1 Крышка люка картера верхняя
 36 252137-П2  12 Шайба
 37 310214-П29  12 Болт крепления картера сцепления
 38 236-1601215-Б  1 Вал выключения сцепления
 39 314004-П29  1 Шпонка
 40 238Н-1601040  1 Корпус уплотнителя вала
 41 238Н-1601042  1 Кольцо уплотнительное
 42 238Н-1601044  1 Кольцо
 43 236-1601216-Б2  2 Втулка
 44 252139-П2  8 Шайба
 45 310235-П29  8 Болт
 46 252135-П2  8 Шайба
 47 201454-П29  8 Болт
 48 236-1601022-Б  1 Крышка люка картера нижняя
 49 183.16  1 Вилка выключкния сцепления
 50 182.16  2 Сухарь
 51 310213-П29  2 Болт
 52 183.1601180-01  1 Муфта выключения сцепления в сб
 53 182.16  1 Кольцо предохранительное
 54 182.1601198-10  1 Кольцо
 55 182.1601199-01  1 Кольцо замковое
 56 183.16  1 Кольцо стопорное
 57 183.16  1 Шайба отражательная
 58 46 1214 0538  1 Подшипник 70-117
 59 182.1601193-02  1 Втулка подшипника
 60 183.1601185-01  1 Муфта выключения сцепления
 61 236-1601230-А  1 Шланг смазки подшипника в сб
 62 182.16  1 Пружина муфты
 63 182.16  1 Скоба пружины
 64 260316-П2  1 Заглушка
 65 45 9167 5005  3 Масленка 2.3.45 Ц6

Коробка передач двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Коробка передач

id Номер по каталогу Количество Наименование
 1 236П-1700004-30  1 Коробка передачс защитными деталями в сб
 1 236П-1700004-40  1 Коробка передачс защитными деталями в сб
 1 236Л1-1700004-10  1 Коробка передачс защитными деталями в сб
 2 236У-1700004-30  1 Коробка передачс защитными деталями в сб

Картер коробки передач двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Картер коробки передач

id Номер по каталогу Количество Наименование
 1 236-1701040-А  1 Крышка подшипника
 2 201499-П29  6 Болт
 3 200-1701041  18 Шайба
 4 201.172  3 Прокладка регулировочная
 5 201.172  2 Прокладка регулировочная
 6 236-1701042-А  1 Прокладка
 7 236-1701230  1 Манжета в сб
 8 236-1701015-Б  1 Картер коробки передач
236-1701009-Б  1 Картер коробки передач с шайбами в сб
 9 310224-П29  1 Болт
 10 252135-П2  3 Шайба
 11 201457-П29  2 Болт
 12 236-3802069-Б  1 Прокладка
 13 236-3802024  1 Втулка привода спидометра
 14 236-3802034-Б  1 Шестерня привода спидометра
 15 236-1702182  2 Штифт верхний установочный
 16 236-3802074  1 Штифт упорный
 17 236У-1701203  1 Прокладка крышки заднего подшипника
 18 236-1701205-Б4  1 Крышка заднего подшипника вторичного вала
236У-1701205-А3*  1 Крышка заднего подшипника вторичного вала
 19 252137-П2  10 Шайба
 20 201544-П29  9 Болт
 21 210-1701210-А  1 Манжета в сб
 22 200372-П29  1 Болт
 23 316105-П29  1 Пробка
 24 316104-П29  5 Пробка
 25 236-1701074-А2  1 Крышка заднего подшипника промежуточного вала
 26 236-1701075-А  1 Прокладка
 27 201497-П29  16 Болт
 28 236-1701020  2 Крышка люка отбора мощности
 29 200-1701021-А  2 Прокладка
 30 316121-П29  1 Пробка уровня смазки
 31 336-1704049  1 Сетка заборника
 32 236-1704056-А  1 Прокладка
 33 236-1704054-Б  1 Крышка заборника
 34 252136-П2  4 Шайба
 35 312336-П34  1 Шайба
 36 238-1721255  1 Пробка сливного отверстия с магнитом в сб
 37 238-1721258  1 Пробка
 38 312480-П2  2 Шайба
 39 236-1704130  6 Кольцо пружинное
 40 34 9841 3023  1 Магнит ФЭ 7.770.055
 41 236-1704128  1 Кожух магнита
 42 220116-П2  1 Винт
 43 316135-П2  2 Пробка

Валы и шестерни коробки передач двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Валы и шестерни коробки передач

id Номер по каталогу Количество Наименование
 1 46 1212 1626  1 Шарикоподшипник 6-205К
 2 240-1307090  1 Манжета в сб
 3 236-1701478-Б  1 Корпус манжеты
 4 311810-П2  1 Гайка
 5 200-1701034  1 Кольцо стопорное
 6 46 1294 5614  1 Подшипник 170314Л
 7 236Н-1701027-Б  1 Вал первичный в сб
 8 311710-П29  1 Гайка
 9 236-1701243  1 Шайба
 10 236-1701240-Б2  1 Фланец крепления кардана
 11 236-3802033-Б  1 Червяк привода спидометра
 12 200-1701192  1 Кольцо стопорное
 13 46 1274 5487  1 Подшипник 50411
 14 236-1701112-Б  1 Шестерня 1-ой передачи и заднего хода
 15 236-1701105-Б  1 Вал вторичный
 16 236-1701127  1 Шестерня 2-ой передачи вторичного вала
 17 236-1701113-Б2  1 Втулка распорная шестерен
 18 236-1701150-Б2  1 Синхронизатор 2-ой и 3-ей передач
 19 236-1701135  1 Втулка
 20 236-1701131  1 Шестерня 3-ей передачи вторичного вала
 21 236-1701138  1 Втулка
 22 236У-1701129*  1 Шестерня 5-ой передачи вторичного вала
238А-1701129*  1 Шестерня 4-ой передачи вторичного вала
 23 236-1701151-А  1 Синхронизатор 4-ой и 5-ой передач
46 9118 5560  8 Шарик Б 7,938-10 синхронизатора
 24 46 2253 6674  1 Подшипник 76-592708М1
 25 236-1701067-А  2 Кольцо Б 40
 26 236-1701144-Г  1 Шайба упорная
 26 236-1701144-Д*  1 Шайба упорная
 26 236-1701144-Е*  1 Шайба упорная
 26 236-1701144-Ж*  1 Шайба упорная
 27 46 2213 4790  1 Подшипник 6-42308АК
 28 236-1701063  1 Кольцо Б 55
 29 236Н-1701056-А  1 Шестерня постоянного зацепления
 30 236-1701057-Б  1 Шестерня отбора мощности
 31 236У-1701053*  1 Шестерня 5-ой передачи промежуточного вала
238А-1701053*  1 Шестерня 4-ой передачи промежуточного вала
 32 236-1701051  1 Шестерня 3-ейпередачи промежуточного вала
 33 236-1701059  1 Втурка распорная
236-1701057*  1 Шестерня отбора мощности
 34 236-1701050  1 Шестерня 2-ой передачи промежуточного вала
 35 236-1701122-А  1 Шайба упорная
 36 236-1701145-А  1 Шпонка замковая
 37 314001-П  2 Шпонка
 38 314000-П  4 Шпонка
 39 258072-П29  1 Шплинт
 40 200-1701060  1 Шайба упорная
 41 201563-П2  2 Болт
 42 236-1701076  1 Планка стопорная
 43 200-1701065  1 Кольцо стопорное
 44 46 2213 6717  1 Подшипник 692409К1М
 45 236-1701048-Б  1 Вал промежуточный
 46 236-1701087  1 Шайба упорная задняя
 47 236-1701092  1 Ось блока шестерен
 48 46 2532 1821  2 Подшипник 64907К
 49 200-1701084  1 Втулка промежуточная
 50 236-1701082-Б  1 Блок шестерен заднего хода
 51 236-1701093  1 Шайба упорная передняя
236-1701601  1 Комплект вала первичного с шестерней постоянного зацепления
236-1701603  1 Комплект шестерен 2-ой передачи
236-1701604  1 Комплект шестерен 3-ей передачи
236-1701605  1 Комплект шестерен 5-ой передачи

Механизм переключения передач двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Механизм переключения передач

id Номер по каталогу Количество Наименование
 1 236-1702060-А2  1 Шток вилки переключения 1-ой передачи и заднего хода
 2 236-1702014  1 Прокладка
 3 236-1702015-Б2  1 Крышка верхняя
236-1702012*  1 Крышка верхняя в сб
 4 236-1702129  2 Предохранитель включения 1-ой передачи и заднего хода
 5 236-1702127-А  1 Пружина предохранитела
 6 236-1702132  1 Стакан пружины
 7 236-1702087  1 Штифт замка штоков вилок
 8 316172-П29  1 Пробка
 9 46 9118 6660  4 Шарик замка штоков Б 9,525-100
 10 236-1702122  1 Прокладка
313407-П29  2 Штифт верхней крышки
 11 216258-П29  4 Шпилька
 12 252006-П29  4 Шайба
 13 252136-П2  16 Шайба
 14 250513-П29  4 Гайка
 15 236-1702126  1 Ось поводка
 16 236-1702125  1 Поводок переключения 1-ой передачи и заднего хода
 17 252137-П2  1 Шайба
 18 250615-П29  1 Гайка
 19 236-1702170-А  1 Сапун
 20 262522-П2  1 Пробка
 21 310013-П29  12 Болт
 22 236-1702024  1 Вилка переключения 1-ой передачи и заднего хода
 23 236-1702106  3 Пружина
 24 46 9118 7960  3 Шарик стопорный Б 12,7-100
 25 236-1702027  1 Вилка пререключения 2-ой и 3-ей передач
 26 236-1702025  5 Винт установочный
 27 236-1702033  1 Вилка переключения 4-ой и 5-ой передач
 28 236-1702028  1 Головка штока вилки
 29 236-1702053  1 Головка штока вилки переключения 1-ой передачи и заднегего хода
 30 236-1702064  1 Шток вилки переключения 2-ой и 3-ей передач
 31 236-1702074  1 Шток вилки переключения 4-ой и 5-ой передач
 32 260310-П29  3 Заглушка

Масляный насос коробки передач двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Масляный насос коробки передач

id Номер по каталогу Количество Наименование
236-1704010-А  1 Насос масляный в сб
 1 236-1704026  1 Пробка
 2 200-1704027  1 Пружина клапана
 3 46 9118 6660  1 Шарик Б 9,525-100
 4 236-1704088-Б  1 Крышка масленого насоса
200-1601021  1 Втулка масляного насоса
 5 336.17  1 Прокладка
 6 336.17  1 Шестерня ведомая в сб
336.17  1 Шестерня ведомая
336.17  1 Ось ведомой шестерни
 7 201499-П29  4 Болт
 8 200-1701041  4 Шайба
 9 236-1704015-Б  1 Корпус масленого насоса в сб
 10 236-1704017-А2  1 Прокладка
 11 236-1704040-Б  1 Шестерня ведущая в сб
 12 236-1702186  1 Кольцо запорное
 13 336.17  1 Шестерня ведущая
 14 46 9118 3460  1 Шарик Б 4-100
 15 236-1704042  1 Валик
 16 252005-П2  7 Шайба
 17 201457-П29  7 Болт

Устройство натяжное двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Устройство натяжное

id Номер по каталогу Количество Наименование
 1 25 6421 1403  1 Ремень зубчатый 1кл. 11-14*10-937
 2 236-3509300-А3  1 Устройство натяжное в сб
 3 201460-П29  2 Болт
 4 252135-П2  6 Шайба
 5 200271-П29  1 Болт
 6 236-3509318-В  1 Крышка
 7 236-3509320  1 Прокладка
 8 236-1028224  1 Кольцо стопорное
 9 236-1307148  1 Кольцо упорное
 10 46 1212 1266*  2 Подшипник 203А
 10 46 1212 1322*  2 Подшипник 6-203А
 11 236-3509324-Б  1 Кольцо распорное
 12 236-1307107  1 Кольцо
 13 236-3509312-В  1 Шкив
 14 236-3509316-Б  1 Ось шкива
 15 45 9167 5012  1 Масленка 2.3.90 Ц6
 16 250659-П29  2 Гайка
 17 204-1308054  1 Шайба
 18 236-3509306-А  1 Кронштейн
 19 252137-П2  1 Шайба
 20 250515-П29  1 Гайка
 21 236-3509308-Б  1 Болт-натяжитель в сб
 22 201454-П29  3 Болт

Генератор в сборе двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Генератор в сборе

id Номер по каталогу Количество Наименование
 1 7511.37  1 Ком-т ремней привода генератора(ремень 13*10-900 2 шт)
7511.3701002-01  1 Ком-т ремней привода генератора(ремень AVX 13-900 2 шт)
 2 250515-П29  1 Гайка
 3 252137-П2  1 Шайба
 4 252007-П2  2 Шайба
 5 7511.3701790-10  1 Планка натяжная
 6 252006-П29  3 Шайба
 7 310086-П29  1 Болт
 8 45 7371 0611  1 Генератор 6582.3701-03
 9 7511.3701795-01  1 Болт натяжителя
 10 238-3701780  1 Палец
 11 201458-П29  1 Болт
 12 252135-П2  2 Шайба
 13 252136-П2  2 Шайба
 14 250512-П29  1 Гайка
 15 238-3701774-Б  1 Кронштейн
 16 201505-П29  1 Болт
 17 216233-П29  1 Шпилька
 18 250511-П29  1 Гайка

Генератор двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Генератор

id Номер по каталогу Количество Наименование
45 7371 0611  1 Генератор 6582.3701-03 в сб
6582.37  1 Крышка в сб
 1 Г287К-3701301  1 Крышка
 2 Х-1482-01  6 Шайба
 3 НО-0102  3 Винт
 4 Х-4237-01  4 Винт
 5 Х-4001-01  8 Шайба
 6 Г250А1-3701053  1 Скоба
 7 65.3771060-08  1 Крышка подшипника
 8 8Х-1537М  2 Гайка
 9 1-МЮ-37  1 Шайба
 10 МХ-0246-01  2 Шайба пружинная
 11 Г287-3701319  1 Втулка
 12 Г287-3701307  1 Прокладка уплотнительная
 13 Г266-3701011-А  1 Щеткодержатель
 14 НО-4503  1 Болт
 15 Г266-3701033  1 Клемма
 16 74.3701  1 Клемма
 17 Г273-3701013  1 Пружина
 18 НО-8002  1 Винт
 19 6582.37  1 Щетка
 20 74.3701  1 Кожух
 21 Х-1012-01  7 Шайба пружинная
 22 8Х-1545М  1 Винт
 23 НО-0428  2 Винт
 24 НО-1011-01  2 Шайба
 25 Я 120М1  1 Регулятор
 26 НО-0424  2 Винт
 27 Г266-3701020-Б-01  1 Щетка
 28 6582.37  1 Щеткодержатель в сб
 29 НО-1801  1 Шайба
 30 М48Б1-3728003-11  1 Шайба
 31 Х-4019  2 Гайка
 32 6-180603КС9Ш1  1 Подшипник
 33 Г130А-3701005  1 Чашка опорная
 34 Г287-3701305-А  1 Кольцо уплотнительное
 35 БПВ17-100-02  1 Блок выпрямительный
 36 6582.37  1 Вывод
 37 М42-3728309-01  1 Угольник изоляционный
 38 Г221-3701342  1 Пластина
 39 НО-0801-10  1 Болт контактный
 40 6507.37  1 Статор в сб
 41 Г210.3701202  1 Кольцо
 42 6507.37  1 Ротор в сб
 43 Х-4148-01  1 Шпонка сегментная
 44 Г287-3701053  1 Втулка упорная
 45 Г287-3701405  1 Шайба специальная
 46 Б21.3705009-01  4 Шайба пружинная
 47 НО-0603  4 Винт
 48 МХ-0139  3 Винт
 49 8Х-1497А  3 Шайба
 50 МХ-0235А-01  1 Гайка
 51 Г287-3701074  1 Шайба коническая
 52 8Х-1533М  3 Гайка
 53 Г287-3701051-11  1 Шкив
 54 Г287-3701055-А  1 Вентилятор
 55 Г287-3701304  1 Прокладка
 56 Г287-3701401  1 Крышка со стороны привода
Г287-3701400  1 Крышка со стороны привода в сб
 57 Г287-3701054  1 Втулка
 58 6-1180304К2С9Ш1  1 Подшипник

Стартер в сборе двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Стартер в сборе

id Номер по каталогу Количество Наименование
 1 45 7375 1469  1 Стартер 2501.3708-01
 2 240-3708721  1 Скоба
 3 200853-П29  1 Болт
 4 252138-П2  1 Шайба
 5 201563-П29  4 Болт
 6 252137-П2  4 Шайба
 7 236-3708702-Б  1 Кронштейн верхний
 8 236-3708704-Б  1 Кронштейн нижний
 9 240-3708724-Б  1 Штифт

Стартер двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Стартер

id Номер по каталогу Количество Наименование
 1 СТ103А-3708338  1 Кольцо
 2 25.3708  1 Корпус
 3 МХ-1087  1 Шайба
 4 СТ103А-3708046  1 Кольцо
 5 СТ103-3708102  4 Полюс
 6 Х1-11-58  8 Винт
 7 СТ103-3708003  2 Шпилька
 8 МХ-0142  2 Шайба
 9 МХ-0954  2 Шайба
 10 СТ103А-3708045  2 Шайба
 11 СТ103-3708150  1 Катушка
 12 25.3708  2 Шайба
 13 МХ-0276  2 Шайба
 14 Х-1482  17 Шайба
 15 8Х-1533  2 Гайка
 16 45 9816 8046  1 Шайба
 17 М8*1*20  1 Болт
 18 Х2-9302  2 Гайка
 19 7Х-4289  2 Шайба
 20 МХ-0825  1 Шайба
 21 МХ-0037  1 Шайба
 22 СТ103А-3708339  1 Кольцо
 23 СТ103-3708030  1 Шина
 24 25.3708  1 Крышка коллектора
 25 СТ103А-3708309  1 Втулка
 26 25.3708  1 Траверса
 27 2500.37  8 Щетка
 28 7Х-4196  8 Винт
 29 45 9432 1109  2 Винт
 30 СТ142-3708070  1 Ось
 31 16.3708  1 Кольцо
 32 МХ-0905  4 Винт
 33 Х-4001  4 Шайба
 34 8Х-1497  4 Шайба
 35 25.3708  1 Кожух
 36 25.3708  1 Прокладка
 37 25.3709  1 Корпус привода
 38 25.3708  1 Шайба упорная
 39 25.3709  1 Привод в сб
 40 25.3709  12 Винт
 41 25.3709  1 Шайба привода
 42 М67 2615 030  1 Сальник
 43 25.3708  1 Крышка привода
 44 25.3708  6 Винт
 45 25.3708  1 Якорь
 46 МХ-1104  2 Болт
 47 МХ-1032  2 Шайба
 48 25.3708  1 Рычаг
 49 СТ103-3708120  1 Катушка
 50 25.3708  2 Пластина

Реле стартера двигателя ЯMЗ 236 HE

ЯMЗ 236 HE : Реле стартера

id Номер по каталогу Количество Наименование
 1 7Х-4289  4 Шайба
 2 МХ-0825  2 Шайба
 3 МХ-1020  4 Винт
 4 Х-4001  5 Шайба
 5 8Х—1497  1 Шайба
 6 РС25-3708080  1 Крышка
 7 РС25-3708006-Б  1 Прокладка
 8 РС25-3708013  1 Скоба
 9 МХ-0021  2 Шайба
 10 РС25-3708030  1 Диск контактный
 11 РС100-3708003  1 Шайба
 12 РС25-3708007  1 Пружина
 13 ВМ-335-37  1 Шайба
 14 РС25-3708011  2 Болт контактный
 15 45 9871 1018  1 Шплинт
 16 25.3709  1 Гайка
 17 25.3709  1 Втулка
 18 25.3709  1 Шайба
 19 25.3709  1 Чашка
 20 18.3708  1 Пружина
 21 25.3709  1 Чашка
 22 25.3709  1 Прокладка
 23 25.3709  1 Якорь
 24 РС103-3708100  1 Ярмо с катушкой
 25 540244  1 Наконечник
 26 Х2-9302  4 Гайка
 27 МХ-1146  1 Болт
 28 1-МЮ-37  1 Шайба
 29 МХ-0434  1 Шайба
 30 РС25-3708002-В  1 Корпус реле стартера
 31 МХ-1032  3 Шайба
 32 Х-1482  3 Шайба
 33 МХ-1215  3 Болт
 34 МХ-1031  1 Наконечник
 35 РС25-3708016  1 Прокладка
 36 РС25-3708015  1 Втулка
 37 РС25-3708014  1 Втулка
 38 МХ-0287  4 Шайба
 39 МХ-1126  4 Болт
 40 25.3709  1 Реле стартера в сб
Работает на Сайт-Менеджере
© 2017, ВалТи (812) 767-05-87, 712-99-30, 766-46-22, "ВалТи"
