Запчасти двигателя ЯMЗ 238 HД

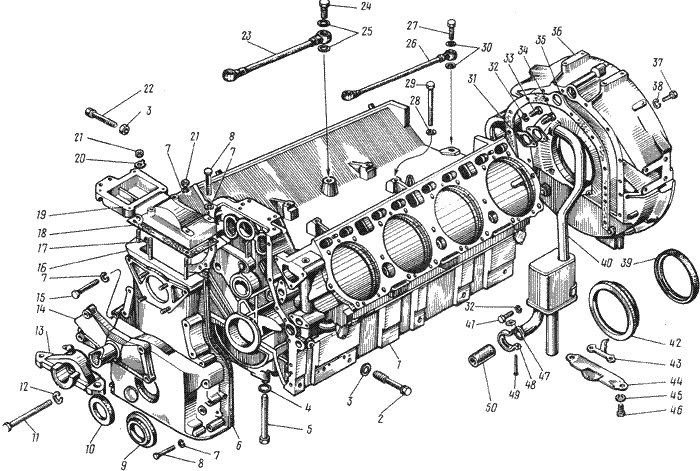

Блок цилиндров двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Блок цилиндров
id Номер по каталогу Количество Наименование
 1 238-1002012-А5  1 Блок цилиндров
 2 236-1005178  5 Болт стяжной
 3 236-1005181  10 Шайба
 4 312304-П  10 Шайба
 5 236-1005159  10 Болт
 6 236-1002265-А  1 Прокладка левая
 7 252136-П2  14 Шайба
 8 200325-П29  10 Болт
 9 236-1002272  1 Маслоотражатель
 10 201-1005034-Б4  1 Манжета
 11 200827-П29  4 Болт
 12 252138-П2  4 Шайба
 13 238НБ-1001010  1 Хомут
 14 238НБ-1001020-Б  1 Кронштейн передней опоры
 15 200328-П29  2 Болт
 16 236-1002260-Б2  1 Крышка передняя
 17 236-1002266-А  1 Прокладка правая
 18 236-100225 8-А2  1 Прокладка
 19 236-1002255-ВЗ  1 Крышка
 20 312534-П2  1 Шайба
 21 250513-П29  3 Гайка
 22 236-1005180  5 Болт стяжной
 23 238-1111620  1 Трубка отвода масла от топливного насоса
 24 310096-П2  1 Болт
 25 312326-П34  2 Шайба
 26 238-1111614  1 Трубка
 27 310122-П2  1 Болт
 28 312356-П29  4 Шайба
 29 200276-П29  4 Болт
 30 312482-П34  2 Шайба
 31 236-1014272  1 Прокладка сапуна
 32 252135-П2  3 Шайба
 33 201456-П29  1 Болт
 34 201458-П29  1 Болт
 35 236-1002314-Б  1 Прокладка
 36 238-1002311  1 Картер маховика
 37 310044-П29  10 Болт
 38 252137-П2  10 Шайба
 39 236-1005160-АЗ  1 Манжета
 40 238НБ-1014250  1 Сапун
 41 201454-П29  1 Болт
 42 236-1002315  1 Маслоотражатель
 43 236-1002333  1 Указатель верхней мертвой точки
 44 236-1002318  1 Крышка люка
 45 252135-П2  4 Шайба
 46 201454-П29  4 Болт
 47 251086-П29  2 Гайка
 48 288007-П29  2 Хомут стяжной
 49 220086-П29  2 Винт
 50 238НБ-1014275  1 Рукав соединительный

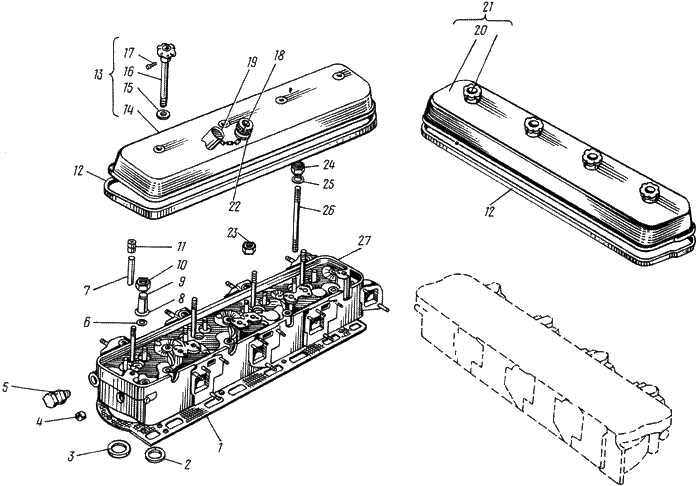

Головка цилиндров двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Головка цилиндров
id Номер по каталогу Количество Наименование
 1 238-1003210-ВЗ  2 Прокладка
 2 236-1003108-Б  8 Седло впускного клапана
 3 236-10031 10-ВЗ  8 Седло выпускного клапана
 4 313934-П  14 Заглушка
 5 236-1003330  4 Рым-болт
 6 312472-П  8 Шайба
 7 236-1007032-Б  16 Втулка клапана направляющая
 8 236-1003114-В2  8 Кольцо уплотнительное
 9 236-1003112-В  8 Стакан форсунки
 10 236-1003113  8 Гайка крепления стакана
 11 236-1007262  8 Манжета впускного клапана
 12 238-1003270  2 Прокладка крышки
 13 238-1003245  1 Крышка головки с маслозаливным патрубком и винтами крепления
 14 238-1003261-Б  1 Крышка головки цилиндров с маслозаливным патрубком
 15 204А-1003278  8 Прокладка
 16 201-1003272-А2  8 Винт
 17 258039-П29  8 Шплинт
 18 201-1 114060-А  1 Крышка горловины мас-лозаливного патрубка
 19 201-1 114064-А  1 Цепочка
 20 238-1003260-Б  1 Крышка в сборе
 21 238-1003244  1 Крышка головки с винтами крепления
 22 201-1114065-А2  1 Прокладка
 23 313992-П  8 Заглушка
 24 311423-П5  42 Гайка
 25 312399-П2  42 Шайба
 26 236-1003016-Б  42 Шпилька крепления головки цилиндров
 27 238-1003013-Д  2 Головка цилиндров

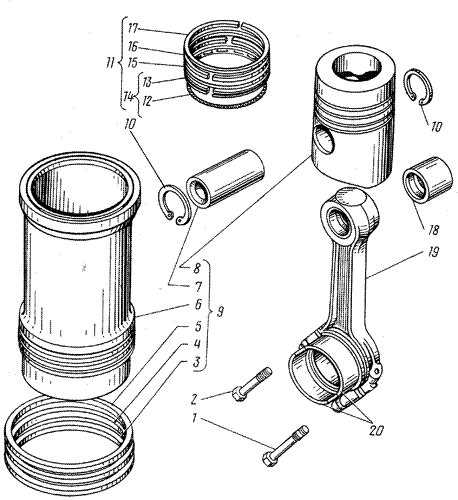

Поршень и шатун двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Поршень и шатун
id Номер по каталогу Количество Наименование
 1 236-1004063-Б  6 Болт крышки шатуна длинный
 2 236-1004062-Б  6 Болт крышки шатуна короткий
 3 236-1002023  6 Кольцо уплотнительное нижнее
 4 236-1002024-А  6 Кольцо уплотнительное верхнее
 5 236-1002040  6 Кольцо антикавитационное
 6 236-1002021-А  6 Гильза цилиндра
 7 236-1004020  6 Палец
 8 236-1004015-Д  6 Поршень
 9 236-1004006  6 Гильза. поршень. палец.
 10 236-1004022-Б  12 Кольцо стопорное
 11 236-1000106-БЗ  6 Кольца поршневые (комплект на один поршень)
 12 236-1004038-Б  6 Расширитель
 13 236-1004035-В  6 Кольцо маслосъемное
 14 236-1004034-А  6 Кольцо маслосъемное с расширителем
 15 236-1004025-В  6 Кольцо компрессионное третье
 16 236-1004032-АЗ  6 Кольцо компрессионное второе
 17 236-1004030  6 Кольцо компрессионное верхнее
 18 236-1004052-Б2  6 Втулка шатуна
 19 236-1004045-Б2  6 Шатун
 20 236-100405 8-В  12 Вкладыш

Коленчатый вал двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Коленчатый вал
id Номер по каталогу Количество Наименование
 1 310040-П29  1 Болт
 2 201-1005066  1 Шайба
 3 238НБ-1005061  1 Шкив
 4 238-1005026-Б  1 Противовес передний
 5 236-1005055  1 Гайка
 6 236-1005056-А  1 Шайба
 7 236-1005043  1 Маслоотражатель пе-
 8 238-1005008-Г2  1 Вал коленчатый
 9 238Э-1000104-В2  1 Вкладыши шатунных подшипников, 88 мм, комплект
 9 238Э-1000104-В2-Р1  1 Вкладыши шатунных подшипников, 87,75 мм, комплект
 9 238Э-1000104-В2-Р2  1 Вкладыши шатунных подшипников, 87,50 мм, комплект
 9 238Э-1000104-В2-РЗ  1 Вкладыши шатунных подшипников, 87,25 мм, комплект
 9 238Э-1000104-В2-Р4  1 Вкладыши шатунных подшипников, 87 мм, комплект
 9 238Э-1000104-В2-Р5  1 Вкладыши шатунных подшипников, 86,75 мм, комплект
 9 238Э-1000104-В2-Р6  1 Вкладыши шатунных подшипников, 86,50 мм, комплект
 10 238-1000102-Б2  1 Вкладыши коренных подшипников, НО мм, комплект
 10 238-1000102-Б2-Р1  1 Вкладыши коренных подшипников, 109,75 мм, комплект
 10 238-1000102-Б2-Р2  1 Вкладыши коренных подшипников, 109,50 мм, комплект
 10 238-1000102-Б2-РЗ  1 Вкладыши коренных подшипников, 109,25 мм, комплект
 10 238-1000102-Б2-Р4  1 Вкладыши коренных подшипников , 109 мм, комплект
 10 238-1000102-Б2-Р5  1 Вкладыши коренных подшипников, 108,75 мм, комплект
 10 238-1000102-Б2-Р6  1 Вкладыши коренных подшипников, 108,50 мм, комплект
 11 236-1004058-В  16 Вкладыш шатунного подшипника
 12 236-1005170-В  5 Вкладыш верхний
 13 236-1005 183-Д  4 Полукольцо упорного подшипника
 14 236-1005 129-Б  2 Пластина левая
 15 236-1005 127 -А  8 Болт крепления маховика
 16 236-1005 128-А  2 Пластина правая
 17 238НБ-1005115-В  1 Маховик
 18 236-1 005 125-А2  1 Обод
 19 312579-П29  12 Шайба
 20 201501-П29  12 Болт
 21 236-1005042  1 Маслоотражатель задний
 22 236-1005171-В  5 Вкладыш нижний
 23 313933-П  8 Заглушка
 24 238-1000107-В4  1 Вал коленчатый с вкладышами подшипников, комплект
 25 236-1005030-А  1 Шестерня
 26 314006-П2  3 Шпонка

Распределительный вал двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Распределительный вал
id Номер по каталогу Количество Наименование
 2 238-1006015-Г2  1 Вал распределительный
 3 314008-П2  1 Шпонка
 4 252156-П2  6 Шайба
 5 310130-П2  6 Болт
 6 311412-П2  1 Гайка
 7 312580-Ш5  1 Шайба
 8 236-1006214-Г2  1 Шестерня привода распределительного вала
 9 236-1029116  1 Шестерня ведущая привода топливного насоса
 10 236-1006236Б  1 Фланец упорный
 11 236-1006026-A  1 Втулка передняя
 12 236-1006037-A  4 Втулка
 13 312538-П2  2 Шайба
 14 310129-П2  2 Болт

Клапаны и толкатели двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Клапаны и толкатели
id Номер по каталогу Количество Наименование
 25 236-1007025-Б  12 Шайба пружин
 1 236-1007244  1 Втулка передняя
 2 236-1007236  2 Ось крайняя
 3 236-1007186  32 Втулка толкателя
 4 236-1007242  2 Ось средняя
 5 236-1007247-Б  1 Втулка задняя
 6 236-1007248  4 Втулка распорная
 7 236-1007246  3 Втулка промежуточная
 8 236-1007180  16 Толкатель
 9 236-1007176-А  16 Штанга толкателя
 10 236-1007148-Б  16 Винт регулировочный
 11 311516-П15  16 Гайка
 12 236-1007144-В  16 Коромысло клапана
 13 236-1007118-В  16 Втулка коромысла
 14 236-1007103-А  16 Кольцо упорное
 15 312392-П2  16 Шайба
 16 236-1007024-В  16 Тарелка пружин
 17 236-1007015-В4  8 Клапан выпускной
 18 236-1007028-А  32 Сухарь клапана
 19 236-1007026-Б  16 Втулка
 20 310124-П2  16 Болт
 21 236-1007091-Б2  16 Ось коромысла
 22 236-1007020  16 Пружина наружная
 23 236-1007021  16 Пружина внутренняя
 24 236-1007010-В  8 Клапан впускной
 25 236-1007025-Б  16 Шайба пружин

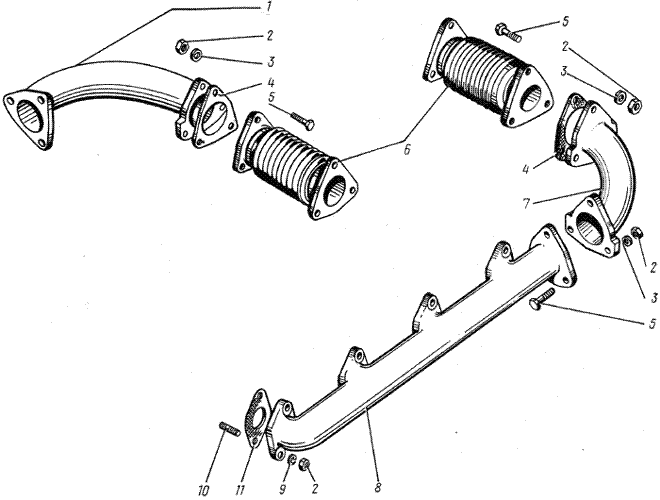

Газопровод двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Газопровод
id Номер по каталогу Количество Наименование
 1 238НБ-1008043-Б  1 Труба подводящая правая
 2 250512-П5  18 Гайка
 3 252136-П2  18 Шайба
 4 238НБ- 1008054  6 Прокладка
 5 200315-П29  18 Болт
 6 238НБ-1008088-А  2 Сильфон с фланцами
 7 238НБ-1008042-Б  1 Труба подводящая левая
 8 238НБ-1008022-Б  2 Коллектор впускной
 9 312300-П2  16 Шайба
 10 310443-П  16 Шпилька
 11 236-1008050  8 Прокладка выпускного коллектора

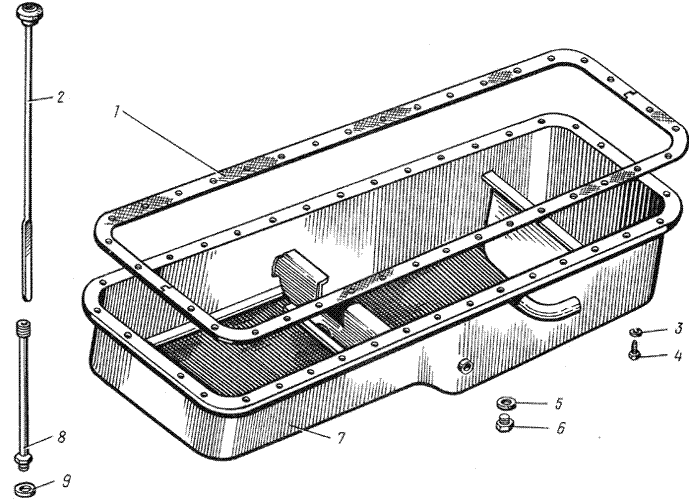

Поддон блока цилиндров двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Поддон блока цилиндров
id Номер по каталогу Количество Наименование
 1 238-1009040-А  1 Прокладка поддона
 2 236-1009050-Б  1 Указатель уровня масла
 3 252135-П2  36 Шайба
 4 201456-П29  36 Болт
 5 201-1009042-Б  1 Прокладка пробки
 6 316180-П2  1 Пробка
 7 238-1009010  1 Поддон
 8 236-100905 9-Г  1 Трубка направляющая
 9 312326-П34  1 Шайба

Масляный насос двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Масляный насос
id Номер по каталогу Количество Наименование
 1 236-1011230-A  1 Шестерня ведомая
 2 236-1011217-B2  1 Фланец упорный
 3 310254-П2  2 Болт
 4 252136-П2  2 Шайба
 5 236-1011380  2 Прокладка регулировочная
 6 236-1011014-ВЗ  1 Насос масляный
 7 236-1011202-A  1 Шестерня промежуточная
 8 252137-П2  2 Шайба
 9 310156-П2  2 Болт
 10 314005-П2  1 Шпонка
 11 236-1011040-Б  1 Шестерня нагнетающей секции ведущая
 12 201-1015434  1 Шарик
 13 236-1011100  1 Шестерня радиаторной секции ведущая
 14 236-1011019-B  1 Корпус радиаторной секции
 15 252135-П2  12 Шайба
 16 200270-П2  6 Болт
 17 236-1011015-Г  1 Корпус нагнетающей секции
 18 236-1011352-B  1 Трубка нагнетающей секции отводящая
 19 236-1011030-Б  1 Шестерня ведомая нагнетающей секции
 20 236-1011114  1 Шестерня ведомая радиаторной секции
 21 236-1011049  1 Про ставка
 22 240-1011057  1 Пружина клапана
 23 236-1011056-A  1 Клапан дифференциальный
 24 236-1011358-A  2 Прокладка
 25 312559-П2  1 Шайба
 26 236-1011368-Б  1 Пружина предохранительного клапана
 27 236-1011363-Б  1 Клапан радиаторной секции предохранительный
 28 236-1011420-B  1 Трубка радиаторной секции отводящая
 29 201457-П2  2 Болт
 30 201458-П29  4 Болт
 31 314537-П  1 Угольник
 32 236-1011098-БЗ  1 Трубка дифференциального клапана подводящая
 33 314612-П29  1 Штуцер
 34 236-1011320  1 Кронштейн крепления всасывающей трубы
 35 310248-П2  2 Болт
 36 258013-П29  2 Шплинт
 38 236-1011322  1 Скоба
 39 250975-П2  2 Гайка
 40 201495-П2  2 Болт
 41 236-1011296  1 Прокладка
 42 236-1011048-Б  1 Клапан нагнетающей секции редукционный
 43 236-1011058-Б  1 Пружина клапана
 44 312571-П2  1 Шайба
 45 236-1011208-B  1 Ось промежуточной шестерни
 46 238-1011398-B  1 Трубка всасывающая с заборником

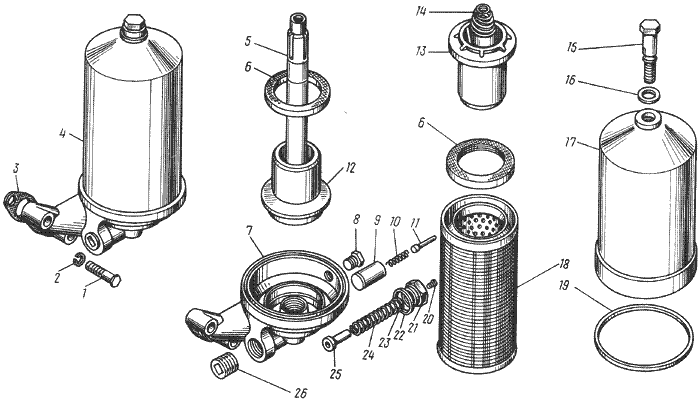

Фильтр грубой очистки масла двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Фильтр грубой очистки масла
id Номер по каталогу Количество Наименование
 1 201501-П29  4 Болт
 2 252136-П2  4 Шайба
 3 236-1012100  2 Прокладка
 4 236-1012010-АЗ  1 Фильтр грубой очистки масла
 5 236-1012026-Г  1 Стержень
 6 236-1012052-Б  2 Прокладка фильтрующего элемента
 7 236-1012020-В  1 Корпус фильтра
 8 316121-П29  1 Пробка
 9 206Д-1011055-А  1 Клапан перепускной
 10 240-1017291  1 Пружина сигнализатора
 11 240-1017292  1 Шток сигнализатора
 12 236-1012120-В  1 Крышка нижняя
 13 236 -101204 2-В  1 Крышка верхняя
 14 236-1012121-В  1 Пружина фильтрующего элемента
 15 236-1012087-Б  1 Болт крепления колпака
 16 201-1017112  1 Прокладка
 17 240-1017078-А  1 Колпак фильтра
 18 236-1012027-А2  1 Элемент фильтрующий
 19 201-1012083  1 Прокладка колпака
 20 220048-П29  1 Винт сигнализатора
 21 240-1017293-Б  1 Пробка перепускного клапана
 22 206Д-1011066  1 Прокладка
 23 312347-П29  3 Шайба
 24 236-1012058  1 Пружина перепускного клапана
 25 240-1017286  1 Корпус сигнализатора
 26 262520-П2  1 Пробка

Масляный фильтр турбокомпрессора двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Масляный фильтр турбокомпрессора
id Номер по каталогу Количество Наименование
 1 238НБ-1017010-А4  1 Фильтр тонкой очистки масла
 2 238НБ-1017144  1 Колодка
 3 252004-П29  1 Шайба
 4 252134-П2  1 Шайба
 5 201422-П29  1 Болт крепления трубки
 6 3 10096-П2  4 Болт крепления трубки
 7 312326-П34  4 Шайба
 8 238НБ-1017146-Б2  1 Трубка подвода масла к турбокомпрессору
 9 238НБ-1017143  1 Кронштейн
 10 238Н-1017152  4 Скоба
 11 238НБ-1017140-Б2  1 Трубка подвода масла к фильтру
 12 238НБ-1017110-Б  1 Болт крышки
 13 201-1117124  1 Пробка
 14 201-1015624  2 Прокладка
 15 316121-П29  1 Пробка
 16 238НБ-1017108-Г  1 Крышка фильтра
 17 240-1017122-А  1 Прокладка фильтрующего элемента
 18 201-1012083  1 Прокладка фильтра
 19 240-1017040-АЗ  1 Элемент фильтрующий
 20 238НБ-1017048-А  1 Колпак фильтра в сборе
 21 316154-П29  1 Пробка сливная
 22 252005-П29  2 Шайба
 23 240-1017048-Б  1 Пружина
 24 314681-П29  1 Штуцер
 25 312607 -П2  1 Шайба
 26 238НБ-1017045-Б2  1 Чашка фильтра
 27 252136-П2  3 Шайба
 28 201505-П29  3 Болт крепления фильтра

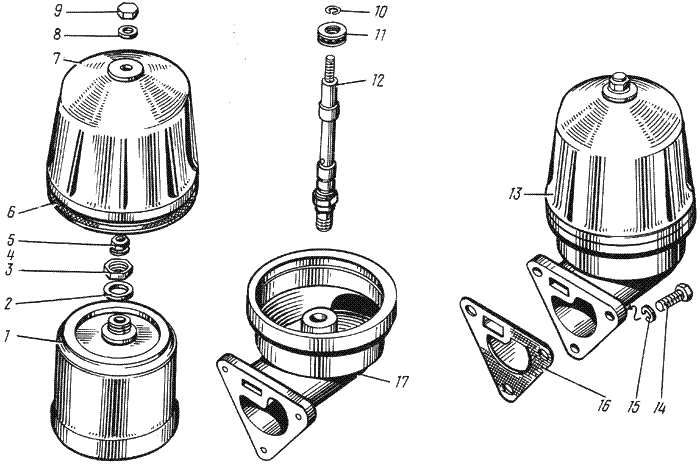

Фильтр центробежной очистки масла двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Фильтр центробежной очистки масла
id Номер по каталогу Количество Наименование
 1 236-1028180  1 Ротор
 2 312497 -П2  1 Шайба
 3 311808-П2  1 Гайка
 4 312672-П  1 Шайба
 5 250615-П2  1 Гайка крепления ротора
 6 236-1028162  1 Прокладка колпака
 7 236-1028250  1 Колпак фильтра
 8 312310-П34  1 .Шайба
 9 312103-П29  1 Гайка крепления колпака
 10 236-1028244  1 Кольцо стопорное
 11 8103  1 Шарикоподшипник упорный
 12 236-1028031  1 Ось
 13 236-1028010  1 Фильтр центробежной очистки масла
 14 201499-П29  3 Болт крепления фильтра
 15 2.52136e+008  3 Шайба
 16 236-1028122  1 Прокладка
 17 236-1028020  1 Корпус фильтра

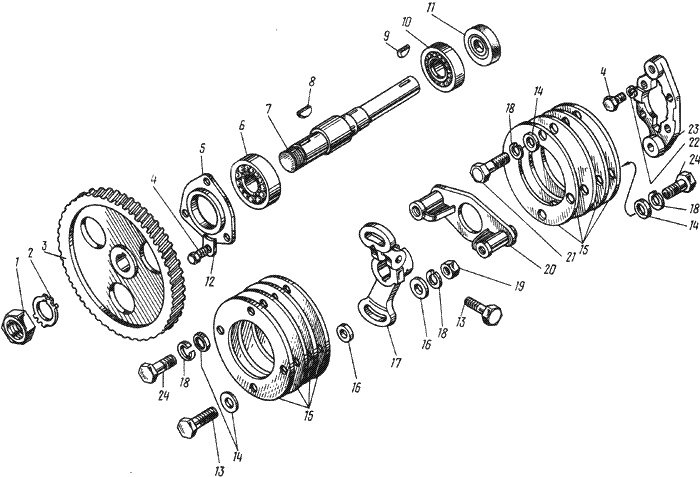

Привод топливного насоса высокого давления двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Привод топливного насоса высокого давления
id Номер по каталогу Количество Наименование
 1 2.50661e+008  1 Гайка крепления шестерни
 2 312510-П2  1 Шайба
 3 236-1029122  1 Шестерня ведомая
 4 201456-П29  7 Болт
 5 236-1308107  1 Фланец упорный
 6 305  1 Шарикоподшипник
 7 236-1029154-Б  1 Вал привода
 8 314008-П2  1 Шпонка
 9 314042-П2  1 Шпонка
 10 6-205К  1 Шарикоподшипник
 11 236-1029240  1 Манжета
 12 312532-П15  3 Шайба
 13 240-1029284-Б  3 Болт
 14 252006-П29  6 Шайба
 15 236-1029274  8 Пластина
 16 312681-П29  4 Шайба
 17 236-1029264-В  1 Фланец полумуфты
 18 252156-П2  6 Шайба
 19 2.50513e+009  2 Гайка
 20 236-1029268-В  1 Полумуфта ведущая
 21 310055-П29  2 Болт
 22 252135-П2  4 Шайба
 23 236-1029286  1 Полумуфта ведомая
 24 310003-П29  4 Болт

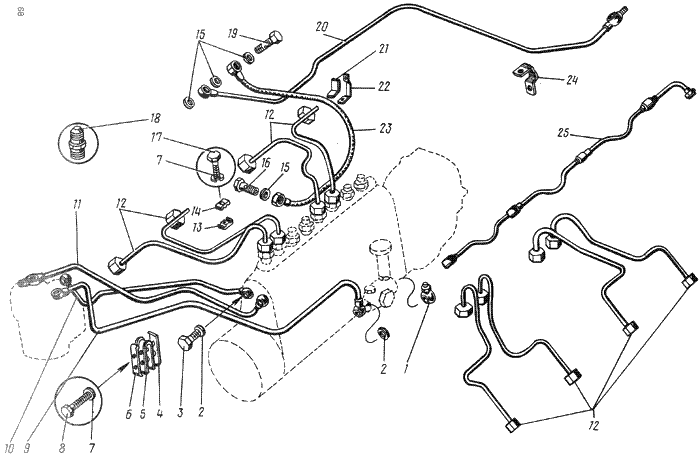

Топливопроводы двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Топливопроводы
id Номер по каталогу Количество Наименование
 1 236-1104430  1 Наконечник
 2 312326-П34  14 Шайба
 3 310096-П2  7 Болт
 4 236-1104440  1 Скоба
 5 236-1104457-Б  1 Прокладка
 6 236-1104441  1 Скоба
 7 252134-П2  2 Шайба
 8 201422-П29  2 Болт
 9 238-1104422-В  1 Трубка отводящая
 10 236-1104426  1 Трубка подводящая
 11 236-1104384  1 Трубка отводящая от фильтра тонкой очистки
 12 236-1104308-Б2  8 Трубка топливная насоса высокого давления
 13 238-1104459-Б  4 Колодка
 14 236-1104458  4 Колодка
 15 312482-П34  19 Шайба
 16 310122-П2  8 Болт
 17 201420-П29  4 Болт
 18 314656-П29  2 Штуцер
 19 310239-П29  1 Болт
 20 238-1104346-В  1 Трубка отводящая
 21 240-1104337  1 Прокладка
 22 315492-П29  1 Кляммер
 23 236-1104334  1 Трубка отвода топлива от плунжерных пар
 24 315484-П29  2 Клямер
 25 238-1104370-Б  2 Трубка дренажная

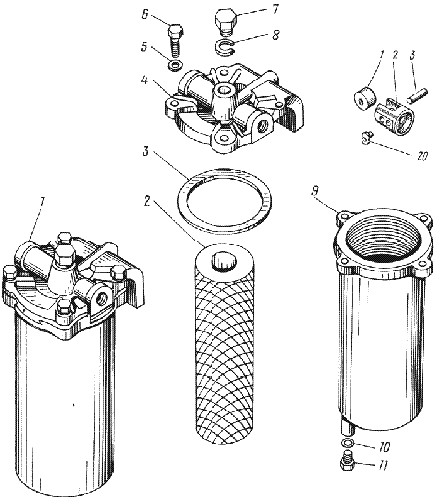

Фильтр грубой очистки топлива двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Фильтр грубой очистки топлива
id Номер по каталогу Количество Наименование
 1 204А-1105510-Б  1 Фильтр грубой очистки топлива
 2 201-1105540  1 Элемент фильтрующий
 3 201-110555 2-А  1 Прокладка крышки
 4 201-1105550  1 Крышка
 5 252135-П2  4 Шайба
 6 201460-П29  4 Болт
 7 201-1117124  1 Пробка
 8 201-1015624  1 Прокладка
 9 201-1105516  1 Корпус фильтра
 10 312482-П  1 Шайба
 11 316144-П29  1 Пробка сливная

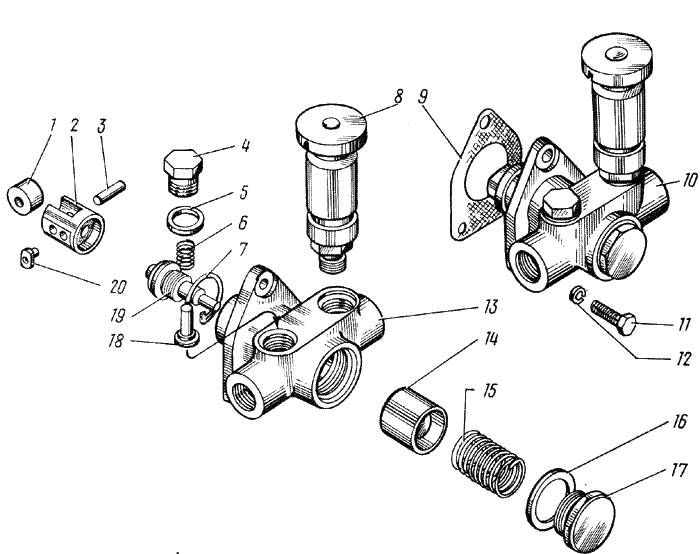

Топливный насос двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Топливный насос
id Номер по каталогу Количество Наименование
 1 236-1106242  1 Ролик толкателя
 2 236-1106240  1 Толкатель
 3 236-1106244  1 Ось ролика
 4 236-1106276  1 Пробка
 5 312367-П  1 Шайба
 6 236-1106272  2 Пружина клапана
 7 236-1106256  1 Кольцо стопорное
 8 236-1106 288-А  1 Насос ручной
 9 240-1106285  1 Прокладка
 10 236-1106210-А2  1 Насос топливоподка-чивающий
 11 201420-П29  3 Болт крепления насоса
 12 252134-П29  3 Шайба
 13 236-1106212-А2  1 Корпус насоса
 14 236-1106228  1 Поршень
 15 236-1106232  1 Пружина поршня
 16 33.1112  1 Кольцо уплотнительное
 17 236-1106234  1 Пробка
 18 236-1106264  2 Клапан
 19 236-1106222  1 Шток с втулкой
 20 236-1106246  2 Сухарь

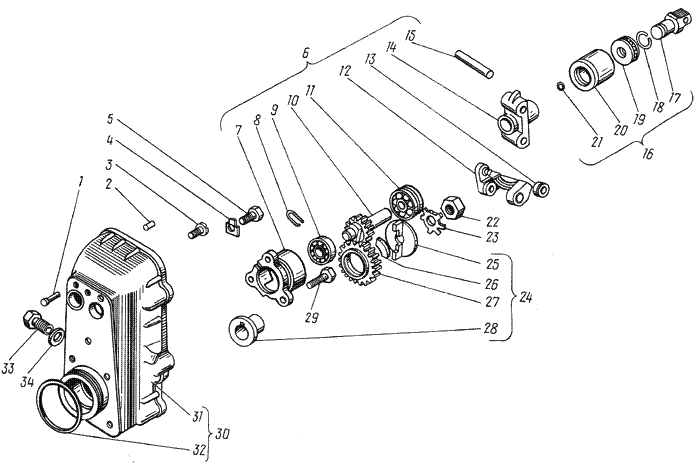

Регулятор частоты вращения двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Регулятор частоты вращения
id Номер по каталогу Количество Наименование
 1 260003-П15  1 Палец пружины
 2 2.58639e+009  2 Штифт
 3 311200-П29  3 Винт
 4 312529-П15  3 Шайба
 5 310139-П15  1 Болт
 6 236-111004 0-А2  1 Державка грузов со стаканом
 7 236-1110042  1 Стопор пружинный
 8 236-1110558-В  1 Стакан подшипников
 9 200  1 Шарикоподшипник
 10 236-1110051-В  1 Валик державки грузов
 11 46202  1 Шарикоподшипник
 12 236-1110045  2 Груз регулятора
 13 236-1110532  2 Ролик
 14 236-1110046-Б  1 Державка грузов
 15 236-1110049  2 Ось грузов
 18 236-1110067  1 Кольцо пружинное
 19 8102  1 Подшипник
 20 60.111  1 Муфта грузов
 21 236-1110064  27 Шарик
 22 2.50634e+009  1 Гайка
 23 3.12556e+009  1 Шайба
 24 236-1110512  1 Демпфер
 25 236-1110521  1 Фланец
 26 236-1110517-Б2  4 Сухарь
 27 236-1110516-Б2  1 Шестерня ведущая
 28 236-1110518-Б  1 Втулка
 29 310140-П15  2 Болт
 30 805.111  1 Корпус регулятора в сборе
 31 805.111  1 Корпус регулятора
 32 236-1111196  1 Кольцо уплотнитель ное
 33 236-1111032  1 Ввертыш
 34 3.1263e+007  1 Шайба

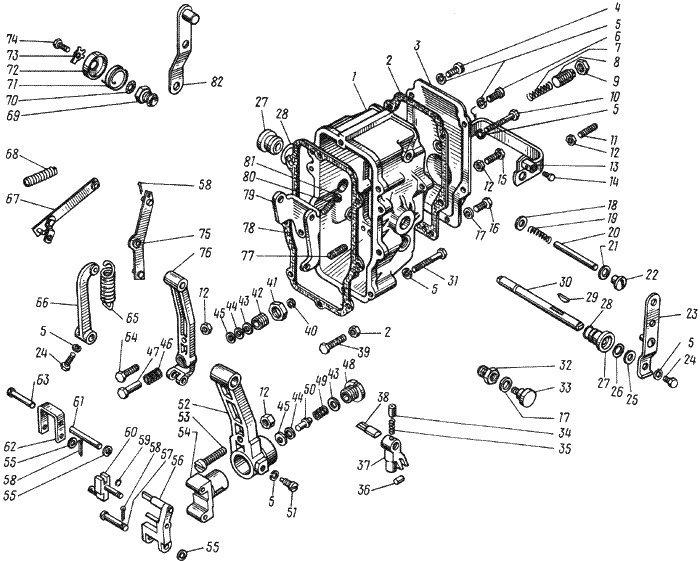

Регулятор частоты вращения 2 двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Регулятор частоты вращения 2
id Номер по каталогу Количество Наименование
 1 60.111  1 Крышка регулятора
 2 236-1 110499-АЗ  1 Прокладка
 3 60.111  1 Крышка смотрового люка
 4 310611-П15  3 Винт
 5 252154-П29  17 Шайба
 6 2.36411e+009  4 Винт
 7 236-1110490  1 Пружина буферная
 8 60.111  1 Корпус пружины
 9 311511-П15  1 Контргайка
 10 310612-П15  1 Винт крепления крышки
 11 236-1110200  1 Винт регулировочный
 12 250508-П29  1 Гайка
 13 805.111  1 Скоба кулисы
 14 852000-П29  1 Болт
 16 222580-П29  1 Винт
 17 312353-П  2 Шайба
 18 312700-П15  1 Шайба
 19 236-1110089  1 Пружина компенсационная
 20 236-1110088  1 Ось рычагов
 21 312446-П  2 Шайба
 22 310608-П15  2 Винт-заглушка
 24 201418-П29  1 Болт
 25 312347-П15  1 Шайба
 26 236-1110482  1 Кольцо
 27 236-111047645  2 Втулка
 28 236-1110479  2 Кольцо уплотнитель-ное
 29 314003-П  1 Шпонка
 30 236-1110467  1 Вал рычага пружины
 31 222539-П15  5 Винт
 32 236-1110392  1 Ввертыш оси скобы
 33 236-1110390  1 Ось скобы
 34 236-1110372-Б  1 Фиксатор кулисы
 35 236-1110374-Б  1 Пружина фиксатора
 36 60.111  1 Ползун кулисы
 37 60.111  1 Кулиса
 38 236-1110136-Б  1 Ось кулисы
 39 852002-П15  1 Болт регулировочный
 40 236-1110418  1 Кольцо упорное
 41 311512-П15  1 Контргайка
 42 236-1110416  1 Корпус пружины корректора
 43 312652-П15  4 Шайба
 44 236-1110141  2 Шайба
 45 236-1110140  2 Шайба
 46 236-1110414  1 Пружина корректора
 47 236-1110412  1 Корректор
 55 312370-П15  4 Шайба
 58 258012-П15  1 Шплинт
 61 236-1110066  1 Ось упорной пяты
 62 236-1110433  1 Серьга
 63 317849-П15  1 Палец
 64 310305-П15  1 Болт регулировочный
 65 236-1110462  1 Пружина регулятора
 66 236-1110466-А  1 Рычаг пружины
 67 236-1110454  1 Тяга рейки с планкой
 68 236-1110448  1 Пружина рычага рейки
 69 236-1110134-Б  1 Ввертыш
 70 236-1110394  1 Кольцо
 71 236-1110396  1 Пружина возвратная
 72 236-1110398  1 Крышка пружины
 73 236-1110262  1 Шайба
 74 201416-П29  1 Болт
 75 236-1110443-Б  1 Рычаг рейки
 76 238НБ-1110406-А2  1 Рычаг регулятора
 77 852358-П29  1 Винт регулировочный
 78 236-1110154-А  1 Прокладка
 79 236-1110080  1 Рычаг двуплечий
 80 242519-П15  1 Винт регулировочный
 81 250511-П15  1 Гайка
 82 238НБ-1110149-А  1 Рычаг управления регулятором

Топливный насос высокого давления двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Топливный насос высокого давления
id Номер по каталогу Количество Наименование
 1 312107-П15  8 Гайка колпачковая
 2 312450-П  16 Шайба
 3 236-1111116  8 Ниппель
 4 250508-П29  4 Гайка
 5 252134-П29  4 Шайба
 6 236-1111120  8 Сухарь
 7 60.1111  8 Штуцер
 8 60,1111118-20  8 Штуцер
 9 60.1111113-10  8 Упор клапана
 10 33.1111  8 Пружина
 11 236-1111086  8 Прокладка
 12 33.1111  8 Клапан нагнетатель
 13 33.1111  1 Клапан перепускной в сборе
 14 33.1111  1 Пробка
 15 312630-П  3 Шайба
 16 870617-П  3 Шайба регулировочная
 17 33.1111  1 Пружина
 18 33.1111  1 Направляющая клапана
 19 33.1111  1 Шарик Б 6,35 мм
 20 33.1111  1 Корпус клапана
 21 60.1111  1 Ввертыш
 22 238НБ-1111238  1 Колпачек рейки
 26 236-1111032  1 Ввертыш
 27 310704-П29  2 Винт
 28 312446-П  4 Шайба
 29 312353-П  1 Шайба
 30 310952-П15  1 Винт стопорный
 31 236-1111154-А  1 Стопор
 32 2014264-П29  4 Болт
 33 236М-1111083-А  8 Кольцо уплотнитель-ное
 34 60.1111  8 Пара плунжерная
 35 236М-1111034-А  2 Ввертыш
 36 312445-П  2 Шайба
 37 238-1111040  1 Рейка
 38 238-1111020-П2  1 Корпус топливного насоса
 39 312449-П  2 Шайба
 40 236-1111050  2 Пробка
 42 852882-П15  4 Пробка выпуска воздуха
 43 236-1111122  8 Винт
 44 314019-П  2 Шпонка
 45 236-1111060  8 Венец зубчатый с втулкой
 46 236-1111062  8 Венец зубчатый
 47 236-1111064  8 Втулка венца
 48 236-1111150-Б  8 Тарелка верхняя
 49 236-1111148-Б  8 Пружина толкателя
 50 236-1111151-Б  8 Тарелка нижняя
 51 236-1111136  8 Толкатель плунжера
 52 236-1111177-Б  1 Опора кулачкового вала
 53 852007-П15  2 Болт
 54 852702-П  1 Шплинт-проволока
 55 005-008-19-2-2  2 Кольцо уплотнитель-ное
 56 238-1111172-Б  1 Вал кулачковый
 57 23 8-1111226 -А2  1 Прокладка крышки
 58 80.1111  1 Крышка
 59 236-1111227-Б  2 Винт
 60 312651-П  4 Шайба
 61 236-1111229-Б  2 Винт
 62 236-1111027  8 Заглушка
 63 312439-П15  2 Шайба
 64 7204А  2 Подшипник роликовый
 65 236-1111196  1 Кольцо уплотнитель-ное
 66 60.1111280-10  1 Указатель начала подачи топлива
 67 236-1111194  3 Прокладка
 68 236-1111193  9 Прокладка
 69 236-1111182-А2  1 Крышка подшипника
 70 311200-П29  4 Винт
 71 236-1111186-АЗ  1 Манжета

Форсунка двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Форсунка
id Номер по каталогу Количество Наименование
 1 310438-П2  8 Шпилька
 2 236-1112166-Б  8 Колпак форсунки
 3 236-1112163-Б2  8 Скоба крепления форсунки
 4 312466-П2  8 Шайба
 5 250515-П2  8 Гайка
 6 311417-П15  8 Контргайка
 7 236-1112143-Б  8 Гайка пружины
 8 236-1112168-Б  8 Винт пружины регулировочный
 9 236-1112140  8 Пружина
 10 236-1112110-Б2  8 Распылитель
 11 26.1112  8 Гайка распылителя
 12 312471-П  8 Шайба
 13 236-1112134-БЗ  8 Штанга
 14 312382-П  8 Шайба уштотнительная
 15 236-1112200  8 Штуцер в сборе
 16 236-1112204  8 Штуцер
 17 236-1112224  8 Втулка
 18 236-1112208  8 Фильтр форсунки
 19 236-1112238-А  8 Пружина уплотнителя
 20 26.1112  8 Корпус форсунки
 21 236-1112230-Б2  8 Уплотнитель
 22 26.1112  8 Форсунка в сборе

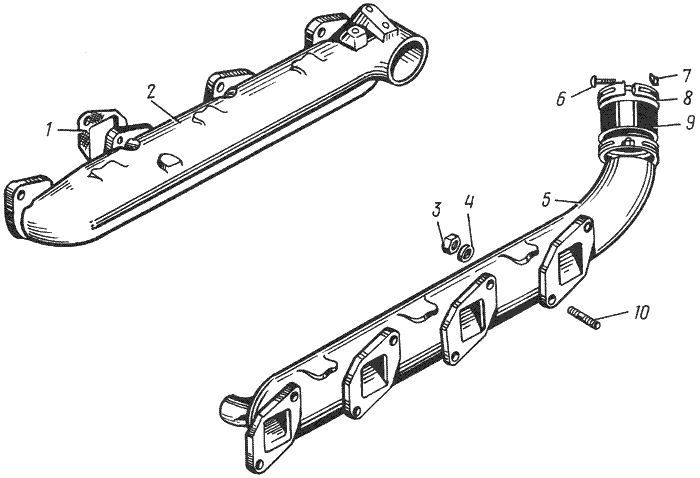

Впускной коллектор двигателя двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Впускной коллектор двигателя
id Номер по каталогу Количество Наименование
 1 236-1115026  8 Прокладка коллектора
 2 238НБ-1115020-Б  1 Коллектор впускной правый
 3 250513-П29  16 Гайка
 4 252136-П2  16 Шайба
 5 238НБ-1115021-Б  1 Коллектор впускной левый
 6 220088-П29  4 Винт
 7 251086-П29  4 Гайка
 8 288026-П29  4 Хомутик
 9 238НБ-1115048-Б2  2 Рукав соединительный
 10 216259-П29  16 Шпилька

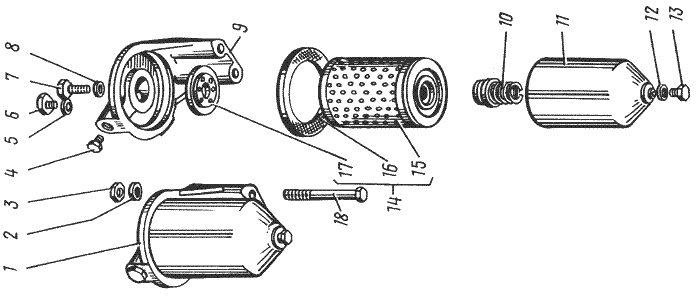

Фильтр тонкой очистки топлива двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Фильтр тонкой очистки топлива
id Номер по каталогу Количество Наименование
 1 236-111 70 10-АЗ  1 Фильтр тонкой очистки топлива
 2 252136-П2  2 Шайба
 3 250512-П29  2 Гайка
 4 316121-П29  1 Пробка
 5 312630-П34  1 Шайба
 6 236-1117155-А  1 Жиклер
 7 201-1117122-Б  1 Болт крепления крышки
 8 201-1117120  1 Прокладка
 9 236-1117028-Б  1 Крышка фильтра
 10 204А-1117029  1 Пружина
 11 201-1117016-Б2  1 Корпус фильтра
 12 312482-П34  1 Шайба
 13 316144-П29  1 Пробка
 14 201-1117038-А2  1 Элемент фильтрующий с прокладками
 15 201-1117036-А  1 Элемент фильтрующий
 16 201-1117118  1 Прокладка
 17 201-1117116-А  1 Прокладка элемента
 18 200328-П29  2 Болт крепления фильтра

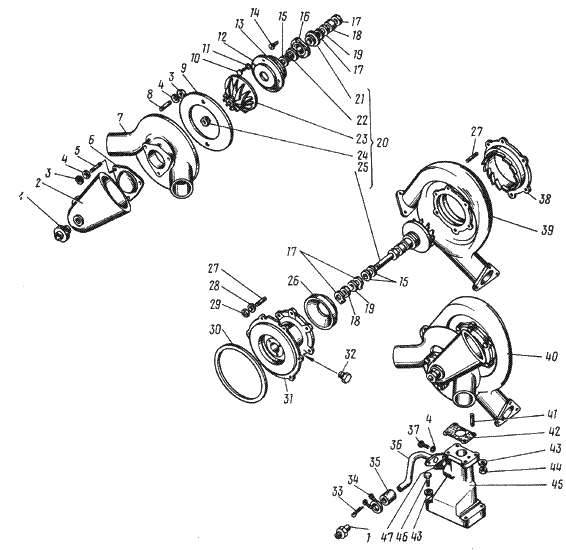

Турбокомпрессор двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Турбокомпрессор
id Номер по каталогу Количество Наименование
 1 236-1306082  1 Штуцер
 2 238НБ-1118362-В  1 Патрубок
 3 250511-П29  9 Гайка
 4 252135-П2  9 Шайба
 5 216235-П29  3 Шпилька
 6 240Н-1118363  1 Прокладка с сеткой в сборе
 7 238НБ-1118232-Г  1 Корпус компрессора
 8 216233-П29  6 Шпилька
 9 240Н-1118054-В  1 Диффузор
 10 201418-П29  2 Болт
 11 252154-П2  2 Шайба
 12 240Н-1118280-Б  1 Крышка корпуса подшипников
 13 240Н-1118282  1 Прокладка
 14 2.21577e+009  3 Винт
 15 240Н-1118106  4 Кольцо уплотнителъ-нре
 16 240Н-1118272  1 Фланец упорный
 17 240Н-1118034  4 Кольцо пружинное упорное
 18 240Н-1118030  2 Втулка
 19 240Н-1118040  2 Шайба
 20 240Н-1118080-БЗ  1 Ротор в сборе
 21 240Н-1118270  1 Втулка
 22 240Н-1118284  1 Маслоотражатель
 23 240H-1118110-Б  1 Колесо компрессора
 24 240H-1118120  1 Гайка
 25 240Н-1118086-БЗ  1 Колесо турбины с валом в сбоое
 26 240H-1118294 -Б2  1 Про ставка
 27 3104374-П2  12 Шпилька
 28 2521564-П2  6 Шайба
 29 2505124-П5  6 Гайка
 30 240H-1118240  1 Кольцо уплотнительное
 31 240H-11180244}  1 Корпус подшипников
 32 316121-П29  1 Пробка
 33 297575-П29  2 Шплинт
 34 316215-П  2 Хомут
 35 236-1306084  1 Рукав
 36 238НБ-1118340-Б  1 Трубка слива масла
 37 201457-П29  2 Болт
 38 240H-1118262  1 Венец сопловой
 39 238НБ-1118254-В  1 Корпус турбины
 40 238НБ-1118010-Г  1 Турбокомпрессор в сборе
 41 216258-П29  4 Шпилька
 42 240H-1118322-A  1 Прокладка
 43 252136-П2  4 Шайба
 44 250513-П29  4 Гайка
 45 238НБ-1118320-Д  1 Кронштейн
 46 201505 -П29  1 Болт
 47 236-1011358-A  1 Прокладка

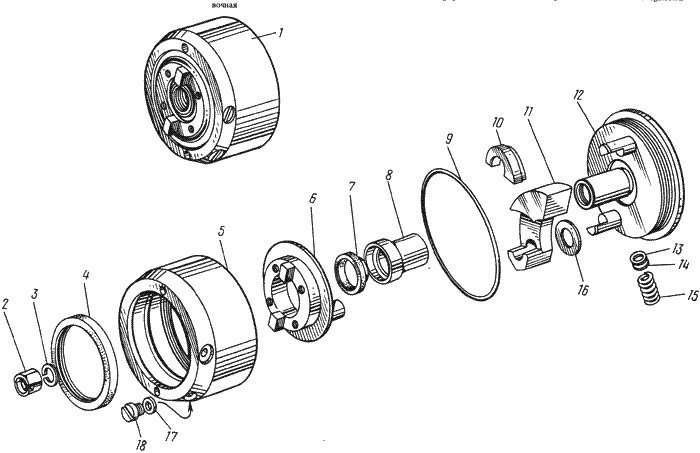

Муфта опережения впрыска двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Муфта опережения впрыска
id Номер по каталогу Количество Наименование
 1 60.1121  1 Муфта опережения впрыска
 2 311809-П15  1 Гайка крепления муфты
 3 312401-П15  1 Шайба
 4 236-1121090-А  1 Манжета
 5 60.1121080-10  1 Корпус муфты
 6 60.1121  1 Полумуфта ведущая
 7 236-1121066-АЗ  1 Манжета ведущей
 8 236-1121060-Б  1 Втулка
 9 120-126-36-2-1  1 Кольцо уплотнительное
 10 60.1121  2 Про ставка
 11 236-1121034-АЗ  2 Груз
 12 60.1121  1 Полумуфта ведомая
 13 312307-П  10 Прокладка регулиро-
 14 236-1121072  4 Прокладка регулировочная
 15 236-1121070-Б  2 Пружина
 16 312637-П2  2 Шайба
 17 312353-П  2 Шайба
 18 311253-П15  2 Винт

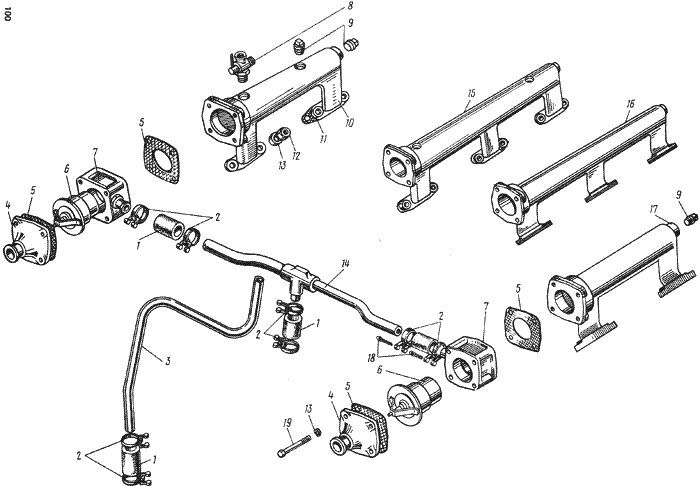

Термостаты системы охлаждения двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Термостаты системы охлаждения
id Номер по каталогу Количество Наименование
 1 236-1306084  4 Рукав медлительный
 2 316215-П  8 Хомут
 3 236-1306080-А  1 Трубка перепускная
 4 236-1306058  2 Патрубок
 5 236-1306054-А  4 Прокладка
 6 ТС107-1306100-06  2 Термостат
 7 236-1306052  2 Коробка термостата
 8 КР2-1305010-Г  1 Краник
 9 26 2507-П2  3 Пробка
 11 236-1003292  6 Прокладка
 12 250511-П29  12 Гайка
 13 252135-П2  12 Шайба
 14 236-1306070-А2  1 Трубка соединительная
 15 238-100329041  1 Труба водяная правая
 16 238-1003291-В  1 Труба водяная левая
 18 297575-П29  8 Шплинт
 19 200276-П29  8 Болт

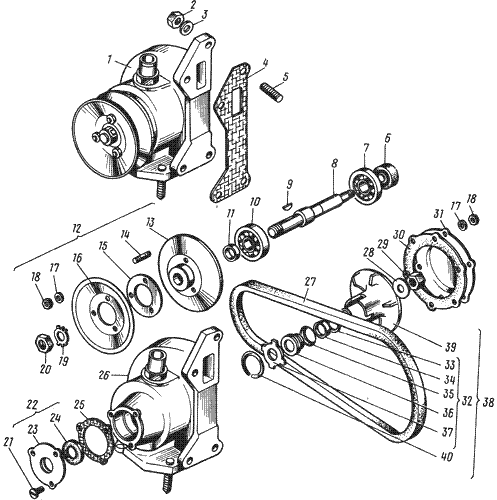

Водяной насос (выпуск до 1996г) двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Водяной насос (выпуск до 1996г)
id Номер по каталогу Количество Наименование
 1 236-1307010-A  1 Насос водяной
 2 250513-П29  4 Гайка крепления насоса
 3 252136-П2  4 Шайба
 4 236-1307048  1 Прокладка
 5 216259-П29  4 Шпилька
 6 236-1307090  1 Манжета
 7 203  1 Шарикоподшипник
 8 236-1307023-Б2  1 Валик
 9 314005-П2  1 Шпонка
 10 303K2  1 Шарикоподшипник
 11 236-1307108  2 Втулка
 12 236-1307212-БЗ  1 Шкив привода насоса
 13 236-1307216-В  1 Ступица шкива
 14 310403-П29  3 Шпилька
 15 236-1307222-Б  8 Прокладка регулировочная
 16 236-1307218-Б  1 Боковина шкива
 17 252134-П2  6 Шайба
 18 250508-П29  6 Гайка
 19 312536-П29  1 Шайба
 20 250636-П29  1 Гайка
 21 221579-П29  3 Винт '
 22 236-1307104  1 Корпус с кольцом
 23 236-1307106  1 Корпус кольца
 24 236-1307107  1 Кольцо
 25 236-1307110  1 Прокладка
 26 236-1307014-B  1 Корпус насоса
 27 238НБ-1307170  1 Ремень привода
 28 312484-П  1 Шайба
 29 312115-П  1 Гайка
 30 236-1307046  1 Прокладка
 31 236-1307045-А  1 Крышка
 32 236-1307029  1 Манжета, большая и малая обоймы манжеты, упорное кольцо и пружина манжеты (комплект для ремонта)
 33 201-1307034-A  1 Пружина
 34 201-1307037  1 Обойма малая
 35 240-1307036  1 Обойма большая
 36 240-1307038  1 Манжета
 37 236-1307035-A2  1 Кольцо
 38 236-1307030-A  1 Крыльчатка с манжетой
 39 236-1307032-A  1 Крыльчатка
 40 236-1307033  1 Кольцо

Водяной насос двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Водяной насос
id Номер по каталогу Количество Наименование
 1 236-1307010-А2  1 Насос водяной
 2 252136-П2  4 Шайба
 3 250513-П29  4 Гайка крепления насоса
 4 236-1307048-А  1 Прокладка
 5 216259-П29  4 Шпилька
 6 236-1307017-В  1 Втулка
 7 201-1307026-А  1 Водосбрасыватель
 8 160703  2 Шарикоподшипник
 9 236-1307023-В  1 Валик
 10 3 14005-П2  1 Шпонка
 11 236-1307111  1 Втулка
 12 236-1307081  1 Кольцо Б-62
 13 236-1307212-БЗ  1 Шкив привода насоса
 14 236-1307216-В  1 Ступица шкива
 15 310441-П29  3 Шпилька
 16 236-1307222  8 Прокладка регулировочная
 17 236-1307218-Б  1 Боковина шкива
 18 252134-П2  3 Шайба
 19 250508-П29  3 Гайка
 20 250636-П29  1 Гайка
 21 312536-П29  1 Шайба
 22 236-1307014-Г  1 Корпус насоса
 23 236-1307170  1 Ремень П-14х 10x887
 24 312484-П  1 Шайба
 25 312115-П  1 Гайка
 26 240Н-1115134  1 Кольцо уплотнитель-ное
 27 236-1307045-Б  1 Крышка корпуса насоса
 28 236-1307043  1 Кольцо
 29 252135П2  2 Шайба
 30 250511-П29  2 Гайка
 31 236-1307029-А  1 Комплект деталей для ремонта насоса
 32 201-1307034-А  1 Пружина
 33 201-1307037  1 Обойма малая
 34 240-1307036  1 Обойма большая
 35 240-1307038  1 Манжета
 36 236-1307035-А3  1 Кольцо упорное
 37 236-1307030-Б  1 Крыльчатка с манжетой
 38 236-1307032-Б  1 Крыльчатка
 39 236-1307033  1 Кольцо стопорное

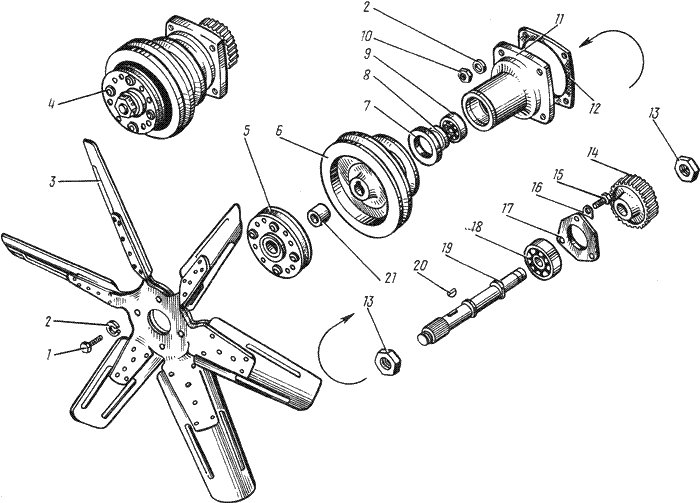

Вентилятор двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Вентилятор
id Номер по каталогу Количество Наименование
 1 201499-П29  4 Болт
 2 252136-П2  4 Шайба
 3 238НБ-1308012-Б  1 Крыльчатка вентилятора
 4 238НБ-1308011-В  1 Привод вентилятора в сборе
 5 236-1308090-В  1 Муфта упругая
 6 238НБ-1308025  1 Шкив
 7 210-1701230  1 Манжета в сборе
 8 236-1308055  1 Втулка манжеты
 9 6-205К  1 Шарикоподшипник
 10 250513-П29  4 Гайка
 11 236-1308102  1 Корпус привода
 12 236-1308108  1 Прокладка
 13 25065 9-П29  2 Гайка
 14 236-1308104-Б  1 Шестерня
 15 201456-П29  3 Болт
 16 312532-П15  3 Шайба
 17 236-1308107  1 Фланец упорный
 18 305  1 Шарикоподшипник
 19 238НБ-1308050  1 Вал привода вентилятора
 20 314008-П2  1 Шпонка
 21 238НБ-1308098  1 Втулка

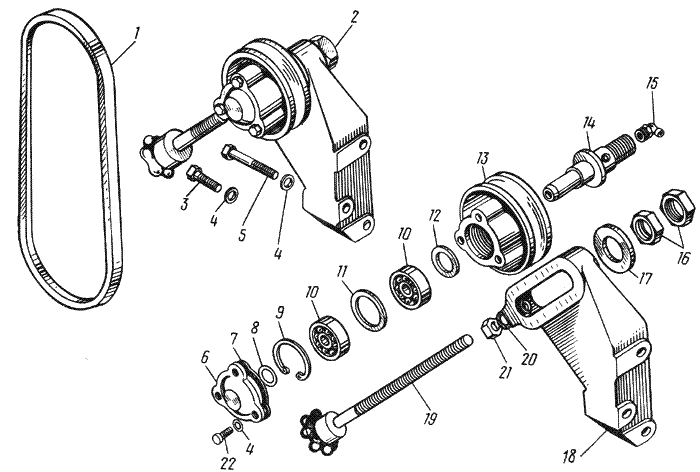

Натяжное устройство двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Натяжное устройство
id Номер по каталогу Количество Наименование
 1 238НБ-1307170  1 Ремень привода компрессора
 2 236-3509300-АЗ  1 Устройство натяжное
 2 236-3509300-АЗ  1 Устройство натяжное в сборе
 3 201460-П29  2 Болт
 4 252135-П2  3 Шайба
 5 200271-П29  1 Болт
 6 236-3509318-В  1 Крышка шкива
 7 236-3509320  1 Прокладка
 8 236-1028224  1 Кольцо стопорное
 9 236-1307148  1 Кольцо упорное
 10 203  2 Шарикоподшипник
 11 236-3509324-Б  1 Кольцо распорное
 12 236-1307107  1 Сальник
 13 236-3509312-В  1 Шкив
 14 236-3509316-Б  1 Ось шкива
 15 4.59168e+009  1 Пресс-масленка
 16 25065 9-П29  2 Гайка
 17 204-1308054  1 Шайба установочная
 18 236-35 09306-А  1 Кронштейн
 19 204-1308064-А2  1 Болт-натяжитель
 20 252137-П2  1 Шайба
 21 250515-П29  1 Гайка
 22 201454-П29  3 Болт

Генератор в сборе двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Генератор в сборе
id Номер по каталогу Количество Наименование
 1 238НБ-1307170  1 Ремень привода генератора
 2 238-3701790  1 Планка натяжная
 3 252038-П29  1 Шайба
 4 252135-П2  3 Шайба
 5 201468-П29  1 Болт
 8 238НБ-3701027-Б  1 Втулка распорная
 9 201458-П29  1 Болт стяжной
 10 Г287Е-3701000  1 Генератор
 11 238НБ-3701774  1 Кронштейн
 12 238-3701780  1 Палец
 13 252006-П29  1 Шайба
 14 252136-П2  1 Шайба
 15 250512-П29  1 Гайка
 16 201505-П29  1 Болт
 17 216233-П29  1 Шпилька
 18 250511-П29  1 Гайка

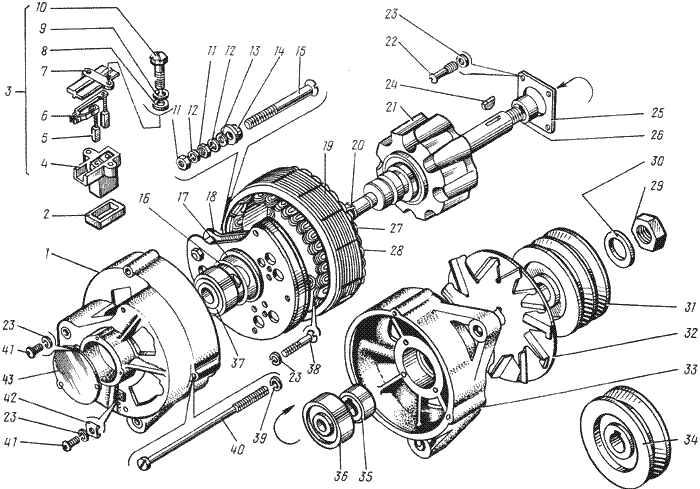

Генератор двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Генератор
id Номер по каталогу Количество Наименование
 1 Г287-3701301  1 Крышка со стороны контактных колец
 2 Г287-3701307  1 Прокладка
 3 Г272-3701010-01  1 Щеткодержатель в сборе
 4 Г272-3701011  1 Щеткодержатель
 5 Г272-3701020-А  1 Щетка
 6 Г272-3701030-А  1 Щетка
 7 Г272-3701012-А  1 Крышка щеткодержателя
 8 8Х-1497-А  5 Шайба
 9 МИ-41081  2 Шайба
 10 Г250Е1-3701016  2 Болт
 11 8Х-1537М  2 Гайка
 12 МХ-0246-01  2 Шайба
 13 ШЮ-37  1 Шайба
 14 Г287-3701319  1 Втулка
 15 НО-0801-10  1 Болт контактный
 16 Г287-3701305-А  1 Кольцо контактное
 17 Г2 1-3701005  1 Чашка ротора
 18 БПВ7-100-02  1 Блок выпрямительный
 19 Г288-3701100-А  1 Статор
 20 Г210-3701202  1 Кольцо разрезное
 21 Г288-3701200  1 Ротор
 22 7Х-4066  4 Винт
 23 Х-4001-01  11 Шайба
 24 15X4148  1 Шпонка
 25 Г287-3701405  1 Шайба
 26 Г287-3701053  1 Втулка распорная
 27 Г288-3701130  1 Фаза статора
 28 Г288-3701132  1 Фаза статора
 29 МХ-0235-01  1 Гайка
 30 Г287-3701074  1 Шайба
 31 Г288-3701051  1 Шкив генератора Г-288Е
 32 Г287-3701055  1 Вентилятор
 33 Г287-3701400  1 Крышка
 34 Г288А-3701051  1 Шкив генератора Г-287Е
 35 Г287-3701054  1 Втулка
 36 6-1180304К1С9  1 Шарикоподшипник
 37 6-180603К1С9  1 Шарикоподшипник
 38 МХ-0139  3 Винт
 39 Х-1482-01  6 Шайба
 40 НО-0102  3 Винт
 41 Х-4237-01  4 Винт
 42 Г250-3701053-А1  1 Скоба
 43 Г287-3701060  1 Крышка

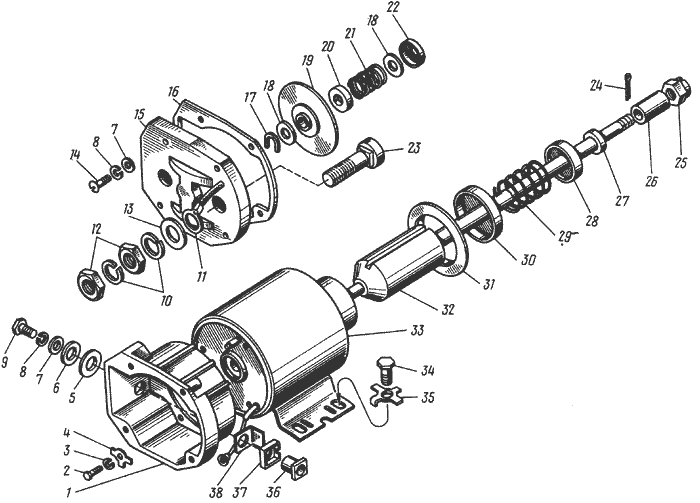

Стартер двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Стартер
id Номер по каталогу Количество Наименование
 1 25.3708-01  1 Стартер в сборе
 2 240-3708721  1 Скоба крепления стартера
 3 252138-П2  1 Шайба
 4 20085 3-П29  1 Болт
 5 СТ103-3708120  1 Катушка
 6 25.3708  2 Пластина
 7 Х-1482  14 Шайба
 8 МХ-1104  7 Болт
 9 СТ25. 3708101  1 Корпус стартера
 10 СТ103A-3708338  1 Кольцо уплотнительное
 11 МХ-1087  1 Шайба
 12 СТ103A-3708046  1 Кольцо уплотнитель ное
 13 СТ103A-3708102  8 Полюс
 14 Х1-11-58  8 Винт
 15 МХ-0142  2 Шайба
 16 МХ-0954  2 Шайба
 17 СТ103A-3708045  2 Шайба
 18 СТ103-37081SO  1 Катушка
 19 16.3708  1 Кольцо
 20 СТ142-3708070  1 Ось
 21 МХ-0276  2 Шайба
 22 4 594 321 109  2 Винт
 23 25.3708  2 Шайба
 24 8Х-1533  2 Гайка
 25 4 598 168 046  1 Шайба
 26 М8х1х20  1 Болт
 27 СТ103-3708003  2 Шпилька
 28 7X^289  2 Шайба
 29 Х2-9302  2 Гайка
 30 СГ103-3708030  1 Шина
 31 МХ-0825  1 Шайба
 32 MX 0037  1 Шайба
 33 СT103-3708 339  1 Кольцо
 34 25.3708  1 Крышка
 35 СТ103A-3708309  1 Втулка
 36 25.3708  1 Траверса
 37 2500.37  1 Щетка
 38 МХ-0905  4 Винт
 39 Х-4001  4 Шайба
 40 8Х-1497  4 Шайба
 41 25.3708  1 Кожух привода
 42 25.3708  1 Прокладка
 43 М672615030  1 Сальник
 44 25.3709  2 Шайба
 45 25.3709  1 Шайба привода
 46 25.3709  1 Привод в сборе
 47 25.3708  1 Шайба упорная
 48 25.3708  6 Винт
 49 25.3708  1 Крышка привода
 50 25.3709  1 Корпус привода
 51 25.3708  1 Якорь
 52 МХ-1032  2 Шайба
 53 25.3708  1 Рычаг
 54 201563-П29  4 Болт
 55 252137-П2  4 Шайба
 56 236-3708702-Б  1 Кронштейн верхний
 57 258652-П29  2 Штифт
 58 236-3708704-Б  1 Кронштейн нижний

Реле стартера двигателя ЯMЗ 238 HД

ЯMЗ 238 HД : Реле стартера
id Номер по каталогу Количество Наименование
 1 РС25.3708002-В  1 Корпус реле стартера
 2 МХ-1215  3 Болт
 3 Х-1482  3 Шайба
 4 МХ-1032  3 Шайба
 5 МХ-0434  1 Шайба
 6 1-МЮ-37  1 Шайба
 7 8Х-1497  5 Шайба
 8 Х-4001  5 Шайба
 9 МХ-1146  5 Болт
 10 7X4289  4 Шайба
 11 540244  1 Наконечник
 12 Х2-9302  2 Гайка
 13 МХ-0825  2 Шайба
 14 МХ-1020  4 Винт
 15 РС25.3708080  1 Крышка реле
 16 РС25.3708006-Б  1 Прокладка
 17 РС25.3708013  1 Скоба
 18 МХ-0021  2 Шайба
 19 РС25. 3708030  1 Диск контактный
 20 ВМ-335-37  1 Шайба
 21 РС25.3708007  1 Пружина
 22 PC 100-3708003  1 Шайба
 23 РС25.3708011  2 Болт контактный
 24 45.9871 1018  1 Шплинт
 25 25.3709  1 Гайка
 26 25.3709  1 Втулка
 27 25.3709  1 Шайба
 28 25.3709  1 Чашка
 29 18.3708  1 Пружина
 30 25.3709  1 Чашка
 31 25.3709  1 Прокладка
 32 25.3709  1 Якорь реле
 33 PC 103-3 708100  1 Ярмо с катушкой
 34 МХ-1126  4 Болт
 35 МХ-0287  4 Шайба
 36 РС25-3708014  1 Втулка
 37 РС25-3708015  1 Втулка
 38 РС25-3708016  1 Прокладка
Работает на Сайт-Менеджере
© 2018, ВалТи (812) 767-05-87, 712-99-30, 766-46-22, "ВалТи"
