Запчасти двигателя ЯMЗ 240 HM2

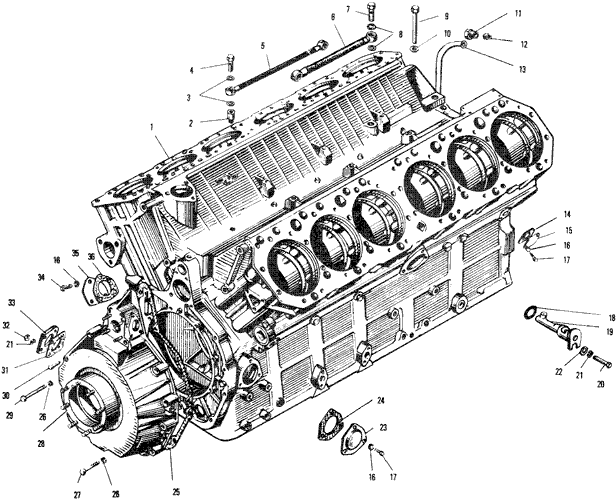

Блок цилиндров двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Блок цилиндров

id Номер по каталогу Количество Наименование
 1 240Н-1002012-Д2  1 Блок цилиндров (чугун)
 2 240-1111557  1 Ввертыш трубки подвода масла (сталь)
 3 312482-П34  4 Шайба (медь)
 4 310122-П2  2 Болт М10*1 (сталь)
 5 240-1111614  1 трубка подвода масла к топливному насосу
 6 240-1111620  1 трубка отвода масла от топлисного насоса
 7 310096-П2  2 Болт М14*1,5 крпления трубки отвода масла (сталь)
 8 312326-П34  4 Шайба (медь)
 9 200276-П29  6 Болт М8*85 крепления топливного насоса высокого давления (сталь)
 10 312356-П29  6 Шайба (сталь)
 11 204-1009061  1 Гайка соединительная (сталь)
 12 240-1002240  1 Втулка упорная (сталь)
 13 240-1002224-Б  1 Трубка сливная (сталь)
 14 236-1011296  4 Прокладка (паронит)
 15 240-1002402  4 Заглушка водяного канала (сталь)
 16 252135-П2  19 шайба пружинная (сталь)
 17 201454-П29  16 Болт М8*16 (сталь)
 18 240Н-1011449  1 Кольцо уплотнительное (резина)
 19 240Н-1011445  1 Форсунка охлаждения поршней
 20 201418-П29  12 Болт М6*16 (сталь)
 21 252134-П2  16 Шайба пружинная (сталь)
 22 252004-П2  12 Шайба (сталь)
 23 240-1002244  1 Крышка люка (сталь)
 24 240-1002246  1 Прокладка (паронит)
 25 240-1002265-А2  1 Прокладка передней крышки (паронит)
 26 252136-П2  14 Шайба пружинная (сталь)
 27 200320-П29  10 Болт М10*55 (сталь)
 28 240-1002260-В  1 Крышка блока передняя
 29 200326-П29  4 Болт М10*85 (сталь)
 30 240-1002333  1 Указатель угла опережения впрыска топлива (сталь)
 31 240-3813856  1 Прокладка (паронит)
 32 250508-П29  4 Гайка (сталь)
 33 240-1002271-А  1 Крышка смотрового люка (алюминевый сплав)
 34 201458-П29  3 Болт М8*25 (сталь)
 35 240-1002503-Б2  1 Крышка люка водяного канала (алюминевый сплав)
 36 240-1002504-Б  1 Прокладка (паронит)

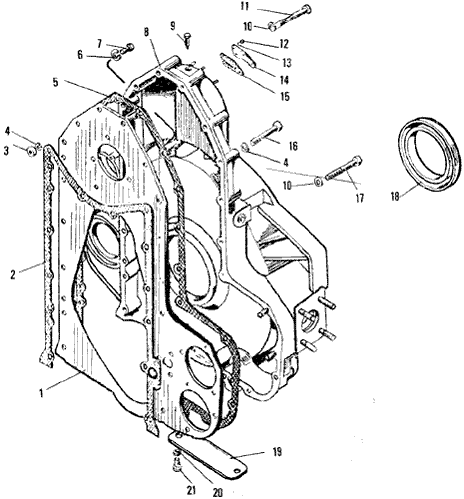

Картер маховика двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Картер маховика

id Номер по каталогу Количество Наименование
 1 240-1002250  1 Лист торцовый (сталь)
 2 240-1002252  1 Прокладка (паронит)
 3 250514-П29  4 Гайка М12 (сталь)
 4 252137-П2  15 шайба пружинная (сталь)
 5 240-1002314  1 Прокладка картера маховика (паронит)
 6 252136-П2  2 Шайба пружинная (сталь)
 7 201497-П2  2 Болт М10*25 (сталь)
 8 240-1002310  1 Картер маховика и привода агрегатов
 9 240-1002333  1 Указатель регулировки клапанного механизма (сталь)
 10 252007-П29  4 Шайба плоская (сталь)
 11 200377-П29  2 Болт М12*90 (сталь)
 12 250508-П29  4 Гайка М6 (сталь)
 13 252134-П2  4 шайба пружинная (сталь)
 14 240-1002317  1 Крышка люка верхняя (сталь)
 15 240-1002324  1 Прокладка (паронит)
 16 310153-П29  11 Болт М12*76 (сталь)
 17 200379-П29  2 Болт М12*100 (сталь)
 18 236-1005160-А3  1 Манжета
 19 240-1002318  1 Крышка люка нижняя (сталь)
 20 252135-П2  2 шайба пружинная (сталь)
 21 201454-П29  2 Болт М8*16 (сталь)
240-1002333  1 Указатель угла опережения впрыска топлива (сталь)

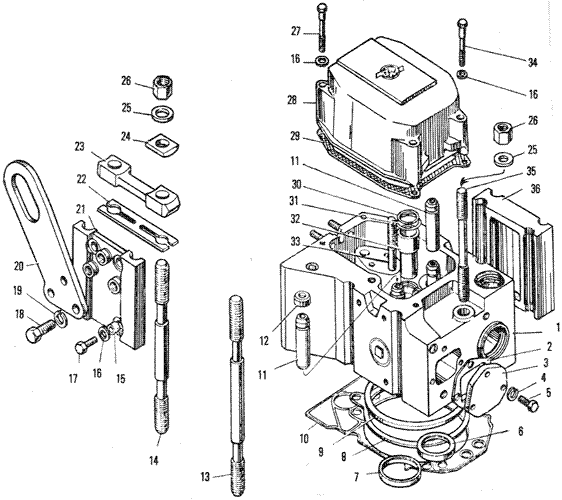

Головка цилиндров двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Головка цилиндров

id Номер по каталогу Количество Наименование
 1 240-1003013-Е  12 Головка цилиндров
 2 240-1003340-В  12 Прокладка (паронит)
 3 240-100336-В  12 Боковая крышка (алюминевый сплав)
 4 252135-П2  36 шайба пружинная (сталь)
 5 201457-П29  36 Болт М8*22 (сталь)
 6 236-1003110-В3  12 Седло выпускного клапана (чугун)
 7 236-1003108-Б  12 Седло впускного клапана (чугун)
 8 240-1003213-Б  12 Прокладка
 9 240-1003029-Б  12 Кольцо уплотнительное (сталь)
 10 240-1003062-Б  12 Прокладка уплотнительная головки цилиндра
240-1003514-Б  12 Прокладка, комплект запасных частей
 11 236-1007032-Б  24 Втулка клапана направляющая (металлокерамика)
 12 236-1007262  12 Манжета уплотнительная впускного клапана
 13 240-1003031  8 Шпилька крепления головки цилиндра (сталь)
 14 240-1003019  36 Шпилька крепления головки цилиндра (сталь)
 15 240-1003477  12 Втулка (сталь)
 16 252005-П29  60 Шайба плоская (сталь)
 17 201458-П29  12 Болт М8*25 (сталь)
 18 201563-П29  12 Болт М12*30 (сталь)
 19 252137-П2  12 шайба пружинная (сталь)
 20 240-1003330  4 Рым (сталь)
 21 240-1003475  4 Проставка боковая (чугун)
 22 240-1003476  16 Пластина нижняя (сталь)
 23 240-1003473-Б  16 Траверса (сталь)
 24 240-1003470-Б  32 Накладка (сталь)
 25 312315-П2  56 Шайба (сталь)
 26 311445-П5  56 Гайка М18*1,5 крепления головки цилиндра (сталь)
 27 200274-П29  36 Болт М8*75 (сталь)
 28 240-1003265-Б2  1 Крышка головки цилиндра (алюминевый сплав)
 28 240-1003264-Б2  11 Крышка головки цилиндра (алюминевый сплав)
 29 240-1003270-Б  12 Прокладка крышки (резина)
 30 236-1003114-Г  12 Кольцо стакана форсунки уплдотнительное (резина)
 31 236-1003115  12 Кольцо запорное (сталь)
 32 236-1003112-Г  12 Стакан форсунки (чугун)
 33 310462-П  12 Шпилька крепления стойки оси коромысел и скобы форсунки (сталь)
 34 310072-П29  12 Болт М8*75 крепления крышки головки цилиндра (сталь)
 35 240-1003017-В  36 Шпилька крепления головки цилиндра (сталь)
 36 240-1003474  2 Проставка (чугун)

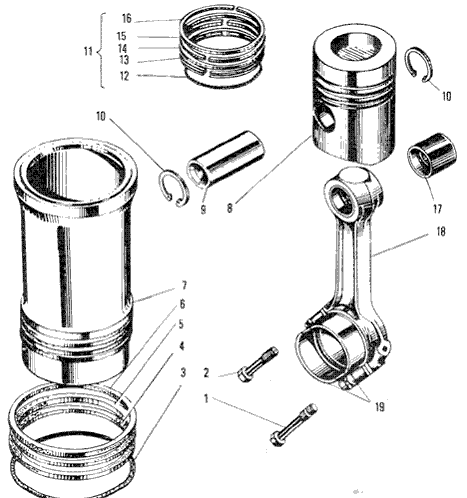

Поршень, шатун и гильза цилиндров двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Поршень, шатун и гильза цилиндров

id Номер по каталогу Количество Наименование
240П-1004010  12 Поршеньс шатуном и кольцами в сб.
 1 236-1004063-Б2  12 Болт крышки шатуна длинный (сталь0
 2 236-1004062-Б2  12 Болт крышки шатуна короткий (сталь)
 3 -  12 Кольцо 150-155-25-2 (резина)
 4 236-1002023  12 Кольцо уплотнительное нижнее (резина)
 5 236-1002024-А  12 Кольцо уплотнительное верхнее (резина)
 6 236-1002040  12 Кольцо антикавитационное (резина)
 7 240-1002021-Б  12 Гильза цилиндра
 8 238НБ-1004015-Б2  12 Поршень (алюминевый сплав)
 9 236-1004020  12 Палец поршневой (сталь)
 10 236-1004022-Б  22 Кольцо поршневого пальца стопорное (сталь)
 11 236-1004002-А3  12 Кольца поршневые, комплект на один поршень
 12 236-1004038-В  12 Расширитель маслосъемного кольца
236-1004034  12 Кольцо поршневое маслосъемное с расширителем в сб.
 13 236-1004035-В  12 Кольцо поршневое маслосъемное (чугун)
 14 236-1004025-В  12 Кольцо поршневое компрессионное (чугун)
 15 236-1004032-А3  12 Кольцо поршневое компрессионное второе (чугун)
 16 236-1004030-А2  12 Кольцо поршневое компрессионное (чугун)
 17 236-1004052-Б2  12 Втулка шатуна (бронза)
 18 240-1004045-В  12 Шатун в сб.
 19 236-1004058-В  24 Вкладыш нижней головки шатуна (сталь-бронза)
240П-1004008-Б  12 Гильза с поршнем, уплотнительными и антикавитационными кольцами, комплект

Коленчатый вал двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Коленчатый вал

id Номер по каталогу Количество Наименование
 1 240-1000107-Б5  1 Вал коленчатый, вкладыши, подшипники (комплект)
 2 240-1005042-Б  1 Маслоотражатель задний (сталь)
 3 240-1005030-Б2  1 Шестерня распределительная коленчатого вала (сталь)
 4 314131-П2  1 Шпонка призматическая (сталь)
 5 2622134ЛМ  7 Роликовый подшипник
 6 313933-П  2 Заглушка шатунной шейки
 7 240-1005373-А  13 Кольцо пружинное упорное подшипника (сталь)
 8 240-1005589-Б  1 Кольцо упорное коленчатого вала (сталь)
 9 240-1005585  1 Втулка уплотнения масляного канала корпуса упорного подшипника (сталь)
 10 240-1005586  1 Кольцо уплотнительное масляного канала (резина)
 11 240-1005610  1 Пружина распорная уплотнительных колец (сталь)
 12 262519-П2  1 Пробка К 1/2 (чугун)
 13 240-1005584-В  1 Крышка корпуса упорного подшипника передняя (сталь)
 14 240-1005592  2 Кольцо упорное промежуточное (бронза)
 15 240-1005600  2 Кольцо уплотнительное упорного подшипника (бронза)
 16 200315-П29  9 Болт М10*40 (сталь)
 17 312554-П2  9 Шайба стопорная (сталь)
 18 240-1005537  8 Болт крепления полумуфты отбора мощности (сталь)
 19 240-1005078  4 Пластина замковая (сталь)
 20 240-1005008-Г4  1 Вал коленчатый в сб.
240-1005020-Г3  1 Вал коленчатый (сталь)
 21 240-1005611  1 Штифт упорного кольца (сталь)
 22 201466-П2  5 Болт М8*45 крепления крышек (сталь)
 23 252155-П2  5 шайба пружинная (сталь)
 24 240-1005583-Б  1 Крышка корпуса упорного подшипника задняя (сталь)
 25 240-1005580-В  1 Корпус упорного подшипника (алюминевый сплав)
 26 240-1005532  1 Полумуфта отбора мощности в сб.
 27 240-1005070-Б  1 Гаситель крутильных колебаний коленчатого вала
 28 240-1000104-Б2  1 Вкладыши шатунных подшипников 88 мм., комплект (сталь-бронза)
 28 240-1000104-Б2-Р1  1 Вкладыши шатунных подшипников (-0,25 мм.), комплект, (сталь-бронза)
 28 240-1000104-Б2-Р2  1 Вкладыши шатунных подшипников (-0,50 мм.), комплект, (сталь-бронза)
 28 240-1000104-Б2-Р3  1 Вкладыши шатунных подшипников (-0,75 мм.), комплект, (сталь-бронза)
 28 240-1000104-Б2-Р4  1 Вкладыши шатунных подшипников (-1 мм.), комплект, (сталь-бронза)
 28 240-1000104-Б2-Р5  1 Вкладыши шатунных подшипников (-1,25 мм.), комплект, (сталь-бронза)
 28 240-1000104-Б2-Р6  1 Вкладыши шатунных подшипников (-1,50 мм.), комплект, (сталь-бронза)
 29 240-1005596-Б  8 Заглушка масляного канала (сталь)
 30 240-1005582-Б  8 Кольцо уплотнительное (резина)
 31 240-1005576  8 Кольцо уплотнительное заглушка (резина)
 32 240-1005089-А  8 Кольцо упорное (сталь)
 33 240-1005086-Б2  8 Заглушка шатунной шейи (сталь)

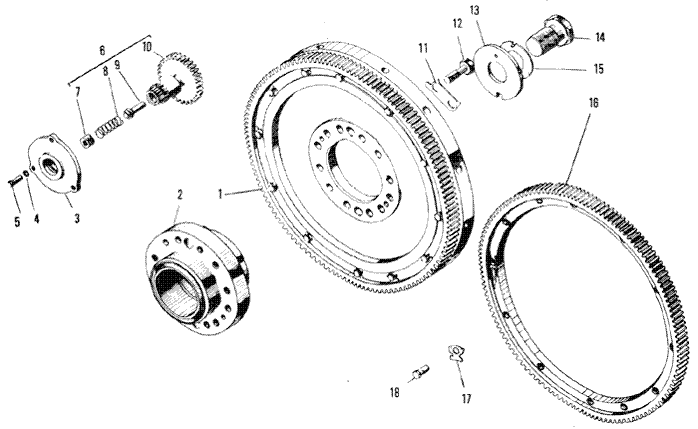

Маховик и механизм поворота двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Маховик и механизм поворота

id Номер по каталогу Количество Наименование
 1 240-1005115-Б  1 Маховик в сб.
236-1005125-Б  1 Маховик (чугун)
 2 240-1005648  1 Ступица маховика
 3 240-1005676  1 Корпус механизма проворота (алюминевый сплав)
 4 252134-П2  3 шайба пружинная (сталь)
 5 201422-П29  3 Болт М6*25 (сталь)
 6 240-1005674  1 Шестерня механизма проворота в сб.
 7 262519-П2  1 Пробка К 1/2 (чугун)
 8 240-1005681  1 Пружина (сталь)
 9 240-1005683  1 Упор (сталь)
 10 240-1005678  1 Шестерня механизма проворота (сталь)
 11 236-1005128-А  6 Пластина замковая (сталь)
 12 236-1005127-А  12 Болт крепления маховика (сталь)
 13 240-1005657  1 Шайба крпления ступицы маховика (сталь)
 14 240-1005661  1 Болт крепления ступицы маховика (сталь)
 15 240-1005683  1 Шайба стопорная (сталь)
 16 240-1005120  1 Обод зубчатый (сталь)
 17 312579-П29  12 Шайба стопорная (сталь)
 18 201501-П29  12 Болт М10*35 (сталь)

Распределительный вал двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Распределительный вал

id Номер по каталогу Количество Наименование
 1 240-1006015  1 Вал распределительный (сталь)
 2 201454-П29  4 Болт крепления эксцентрика (сталь)
 3 240-1106354  2 Пластина замковая (сталь)
 4 240-3813870  1 Маслоотражатель (сталь)
 5 240-3813862-Б  1 Сухарь привода датчика тахометра (сталь)
 6 258040-П29  1 Шплинт 2,5*25 (сталь)
 7 240-1106352  1 Эксцентрик привода топливоподкачивающего насоса (сталь)
 8 236-1006+026-АР1  2 Втулка распределительного вала передняя (бронза)
 9 236-1006037-АР1  5 Втулка распределительного вала (бронза)
 10 314047-П2  1 Шпонка сегментная (сталь)
 11 311412-П2  1 Гайка (сталь)
 12 312580-П2  1 Шайба замковая (сталь)
 13 240-1029116  1 Шестерня привода топливного насоса ведущая (сталь)
 14 240-1006214  1 Шестерня распределительного вала (сталь)
 15 312538-П2  2 Шайба замковая (сталь)
 16 240-1006236  1 Фланец упорный (сталь)
 17 310130-П2  6 Болт М10*1*27 (сталь)
 18 252156-П2  6 шайба пружинная (сталь)

Клапаны и толкатели двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Клапаны и толкатели

id Номер по каталогу Количество Наименование
 1 240-1007245  1 Втулка оси токателя средняя (чугун)
 2 236-1007180  24 Толкатель в сб.
 3 240-1007176-А  24 Штанга толкателя
 4 236-1007148-Б  24 Винт регулировочный (сталь)
 5 236-1007144-В  24 Коромысло клапана с втулкой в сб.
 6 311516-П2  24 Гайка (сталь)
 7 240-1007102-Б  12 Ось коромысел (сталь)
 8 250515-П2  12 Гайка (сталь)
 9 236-1007118-В  24 Втулка коромысла клапана (бронза)
 10 236-1007028-А  48 Сухарь клапана (сталь)
 11 236-1007026-Б  24 Втулка тарелки пружины клапана (сталь)
 12 236-1007024-В  24 Тарелка пружины клапана (сталь)
 13 236-1007103-А  24 Кольцо упорное (сталь)
 14 312392-П2  24 Шайба упорная (сталь)
 15 312313-П2  12 Шайба (сталь)
 16 240-1007106-В  12 Стойка оси коромысел в сб.
 17 236-1007020  24 Пружина клапана наружная (сталь)
 18 236-1007015-В4  12 Клапан выпускной (сталь)
 19 236-1007021  24 Пружина клапана внутренняя (сталь)
 20 236-1007010-В  12 Клапан впускной (сталь)
 21 236-1007025-Б  24 Шайба пружин клапана (сталь)
 22 240-1007247  2 Втулка оси толкателей крайняя (чугун)
 23 240-1007236  2 Ось толкателей крайняя в сб.
 24 236-1007186  48 Втулка толкателя (бронза)
201-1007190  24 Ролик толкателя (сталь)
 25 240-1007244  4 Втулка оси толкателей (чугун)
 26 240-1007242  1 Ось толкателя средняя (сталь)

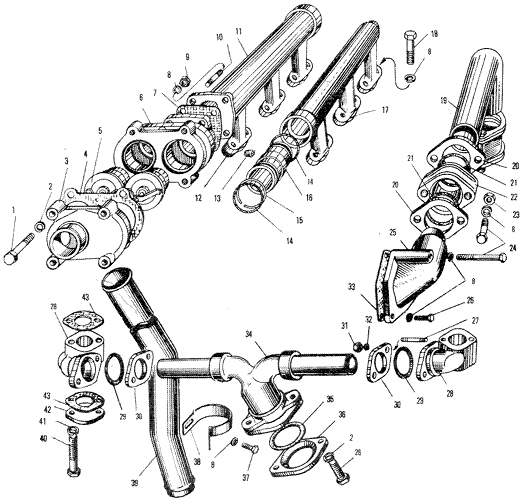

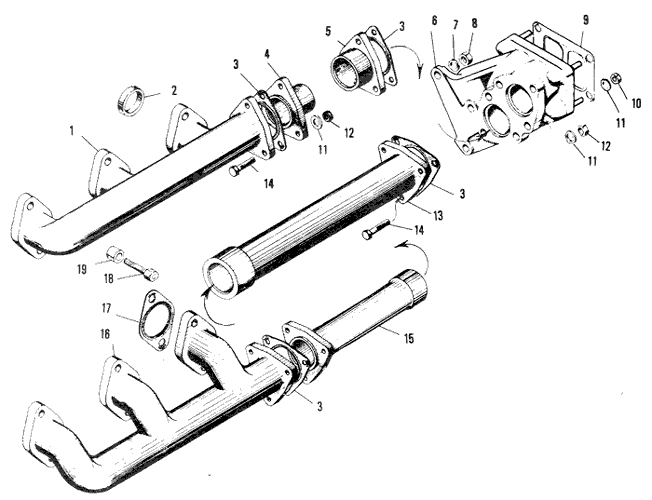

Газопровод двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Газопровод

id Номер по каталогу Количество Наименование
 1 240Н-1008022-А  2 Коллектор выпускной передний (чугун)
 2 240-1008060  16 Втулка предохранительная (сталь)
 3 240Н-1008098  8 Прокладка фланца (асбостальная лента)
 4 240-1008252-А  2 Полумуфта внутренняя (сталь)
 5 240-1008254-А  2 Полумуфта наружная (сталь)
 6 240НМ-1008480  1 Патрубок-кронштейн левый в сб.
240НМ-1008475  1 Патрубок-кронштейн правый в сб.
216281-П29  6 Шпилька (сталь)
 7 252137-П2  6 шайба пружинная (сталь)
 8 250515-П29  6 Гайка (сталь)
 9 238Ф-1118158  2 Прокладка патрубка-кронштейна (сталь)
 10 250517-П29  8 Гайка (сталь)
 11 312300-П2  32 Шайба (сталь)
 12 250512-П5  24 Гайка (сталь)
 13 240Н-1008071-А  2 Патрубок подводящий задний в сб.
 14 310258-П  24 Болт М10*45 крепления полумуфты и патрубка (сталь)
 15 240Н-1008041-Б2  2 Патрубок подводящий передний в сб.
 16 240Н-1008024-А  2 Коллектор выпускной задний (чугун)
 17 240Н-1008027-А  12 Прокладка выпускного коллектора (сталь)
 18 240Н-1008504  24 Болт крпления коллекторов
 19 240Н-1008510  24 Втулка (сталь)

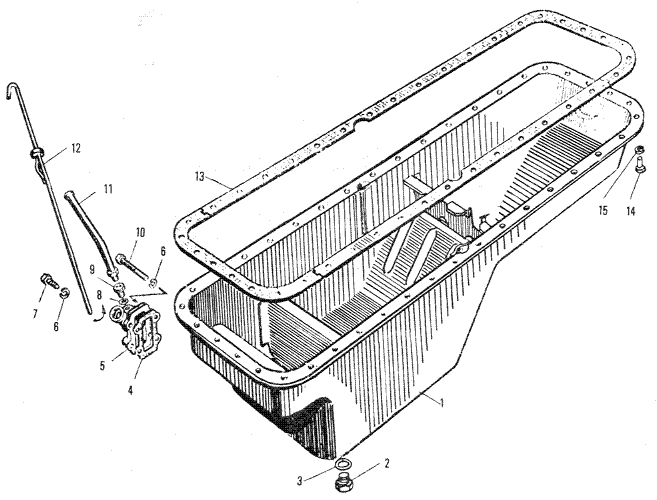

Поддон блока цилиндров двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Поддон блока цилиндров

id Номер по каталогу Количество Наименование
 1 240-1009010-А  1 Поддон блока цилиндров
 2 316180-П2  1 Пробка сливная (сталь)
 3 201-1009042-Б  1 Прокладка пробки (медь)
 4 240-1009075-Б  1 Прокладка фланца (паронит)
 5 240-1009073-В  1 Фланец (алюминиевый сплав)
 6 252136-П2  4 шайба пружинная (сталь)
 7 201505-П29  2 Болт М10*45 (сталь)
 8 312326-П34  1 Шайба плоская (медь)
 9 240-1009062  1 Штуцер (сталь)
 10 200330-П29  2 Болт М10*105 (сталь)
 11 240-1009059  1 Трубка указателя
 12 240-1009050-Б  1 Указатель уровня масла
 13 240-1009040-А2  1 Прокладка поддона (резино-пробка)
 14 201456-П29  40 Болт М8*20 (сталь)
 15 252135-П2  40 Шайба пружинная (сталь)

Маслянный насос двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Маслянный насос

id Номер по каталогу Количество Наименование
 1 204Б-1011300  1 Чашка заборника (сталь)
 2 204А-1011310-Б  1 Сетка заборника (сталь)
 3 252005-П2  4 Шайба (сталь)
 4 206513-П2  2 Болт М8*1*12 (сталь)
 5 204А-1011318-Б  1 Крючок крепления сетки заборника (сталь)
 6 240-1011400-А  1 Труба всасывающая (сталь)
 7 252135-П2  20 шайба пружинная (сталь)
 8 200270-П2  3 Болт М8*55 (сталь)
 9 201460-П2  1 Болт М8*30 (сталь)
 10 240Н-1011014-Б  1 Насос масляный в сб.
 11 240Н-1011407-Б  1 Труба отводящая задняя в сб.
 12 201464-П2  8 Болт М8*40 (сталь)
 13 240-1011380  2 Прокладка регулировочная (сталь)
 14 313404-П2  2 Штифт установочный (сталь)
 15 252136-П2  6 шайба пружинная (сталь)
 16 310220-П2  2 Болт М10*105 (сталь)
 17 240-1011230  1 Шестерня привода (сталь)
 18 200327-П2  4 Болт М10*90 (сталь)
 19 240Н-1011048  1 Клапан редукционный (сталь)
 20 236-1011358-А  7 Прокладка (паронит)
 21 240Н-1011351  1 Труба отводящая (сталь)
 22 201458-П29  2 Болт М8*25 (сталь)
 23 236-1011058-Б  1 Пружина клапана (сталь)
 24 312571-П2  1 Шайба замковая (сталь)
 25 240-1011018-А  1 Корпус основной секции в сб. (чугун)
240-1011037  2 Втулка установочная (сталь)
 26 240-1011025  1 Ось ведомых шестерен (сталь)
 27 240Б-1011040  1 Шестерня ведущая основной секции в сб. (сталь)
 28 240-1011030  1 Шестерня ведомая основной секции в сб.
 29 240Н-1011049  1 Проставка (сталь)
 30 240-1011110  1 Шестерня ведомая радиаторной секции в сб. (сталь)
 31 240-1011019-А  1 Корпус радиаторной секции (чугун)
240-1011034  4 Втулка корпуса (бронза)
 32 240-1011085  1 Кольцо (сталь)
 33 240Н-1011420-А  1 Труба отводящая в сб. (сталь)
 34 240Н-1011406-Б  1 Труба отводящая передняя в сб. (сталь)
 35 201456-П29  2 Болт М8*20 (сталь)
 36 201457-П29  4 Болт М8*22 (сталь)
 37 236-1011322  1 Скоба (сталь)
 38 240Н-1011274  1 Прокладка клапана (паронит)
 39 240Н-1011268Б  1 Клапан регулировочный системы охлаждения поршней в сб.
 40 236-1011296  1 Прокладка переднего фланца (паронит)
 41 238Н-1011368-Б  1 Пружина клапана (сталь)
 42 240-1011034  1 Втулка корпуса (бронза)
 43 314123-П2  1 Шпонка призматическая (сталь)
 44 314031-П2  1 Шпонка сегментная (сталь)
 45 240Б-1011100  1 Шестерня ведущая радиаторной секции в сб. (сталь)
 46  2 Кольцо 025-031-36-2-1 (резина)
 47 240Н-1011092  1 Клапан перепускной системы смазки в сб.
 48 240Н-1011096  1 Пружина клапана (сталь)

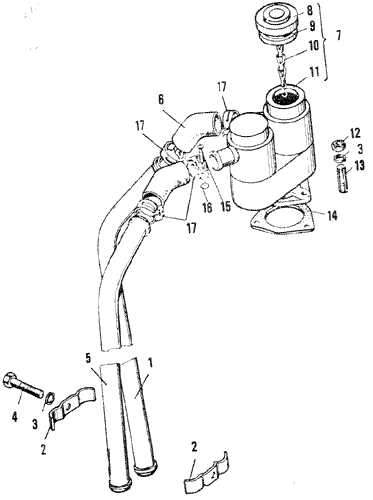

Сапун двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Сапун

id Номер по каталогу Количество Наименование
 2 240-1014147  2 Скоба (сталь)
 3 252135-П2  4 шайба пружинная (сталь)
 4 200271-П29  1 Болт М8*60(Сталь)
 5 240-1014148  1 Труба отвода газов (сталь)
 6 240-1014138  2 Патрубок (Резина)
 7 240-1014094  1 Сапун в сборе
 8 201-1114060-А  1 Крышка маслоналивного патрубка (сталь)
 9 201-1114065-А2  1 Прокладка крышки (резина)
 10 201-1114064-А  1 Цепочка крышки (сталь)
 11 240-1014098  1 Сапун с патрубком в сб.
240-1014104-Б  1 Сапун в сб.
236-1014104  1 Сапун с маслозаливным патрубком в сб.
 12 250511-П29  3 Гайка (сталь)
 13 216235-П29  3 Шпилька крпления патрубка (сталь)
 14 240-1014128  1 Прокладка сапуна (паронит)
240-1014120  2 Кольцо уплотнительное (резина)
 15 220086-П29  4 Винт (сталь)
 16 251086-П29  4 Гайка (сталь)
 17 288010-П29  4 Хомутик (сталь)

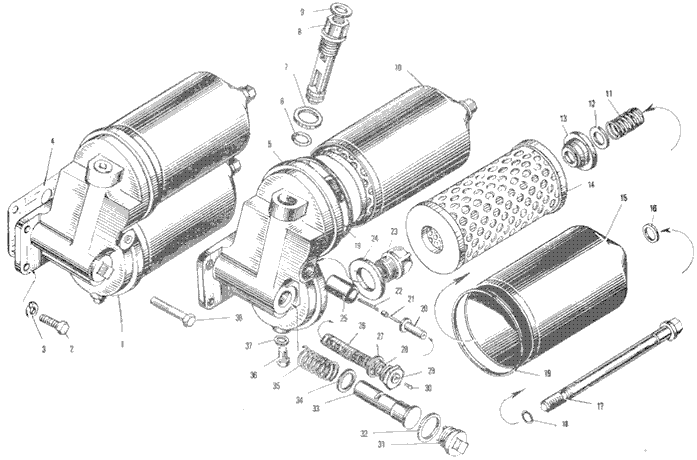

Маслянный фильтр двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Маслянный фильтр

id Номер по каталогу Количество Наименование
240Н-1017010-Б2  1 Масляный фильтр в сб.
 2 201499-П29  3 Болт М10*30 (сталь)
 3 252136-П2  4 шайба пружинная (сталь)
 4 240-1017100  1 Прокладка (паронит)
 5 240Н-1017020  1 Корпус фильтра (чугун)
 6  1 Кольцо 018-022-25-2-1 (резина)
 7 312661-П  1 Прокладка (алюминий)
 8 240Н-1017310  1 Клапан обратный в сб
 9 312630-П  1 Шайба (медь)
 10 240-1017076-А  2 Колпак со стржнем в сб. (сталь)
 11 240-1017048-Б  2 Пружина фильтра (сталь)
 12 312607-П2  4 Шайба (сталь)
 13 238НБ-1017045-Б2  2 Чашка уплотнительная
 14 240-1017040-А3  2 Элемент фильтрующий
240-1017122-В  4 Прокладка элемента (резина)
 15 240-1017078-А  2 Колпак с втулкой в сб.
 16 201-1017112  2 Прокладка стержня (медь)
 17 240-1017031-А  2 Стержень фильтра (сталь)
 18 238НБ-1017071  2 Кольцо запорное стержня (сталь)
 19 201-1012083  2 Прокладка колпака (резина)
 20 240-1017286  1 Корпус сигнализатора (латунь)
 21 240-1017292  1 Шток сигнализатора (латунь)
 22 240-1017291  1 Пружина сигнализатора (сталь)
 23 240-1017127-А2  2 Втулка корпуса фильтра
 24 240-1017122-Б  2 Прокладка корпуса фильтра (резина)
 25 206Д-1011055-А  1 Плунжер перепускного клапана (сталь)
 26 236-1012058  1 Пружина перепускного клапана (сталь)
 27 206Д-1011066  1 Прокладка пробки перепускного клапана (алюминий)
 28 312347-П29  1 Шайба клапана (сталь)
 29 240-1017293-Б  1 Пробка перепускного клапана в сб. (сталь)
 30 220048-П29  1 Винт (сталь)
 31 240-1011071-Б  1 Пробка клапана (чугун)
 32 312669-П  1 Прокладка пробки (алюминий)
 33 240-1011055  1 Плунжер дифференциального клапана (сталь)
 34 312668-П  3 Шайба регулировочная (сталь)
 35 240-1011057  1 Пружина клапана (сталь)
 36 316191-П29  1 Пробка сливного отверстия (сталь)
 37 312326-П34  1 Шайба (медь)
 38 201501-П29  1 Болт М10*40 (сталь)

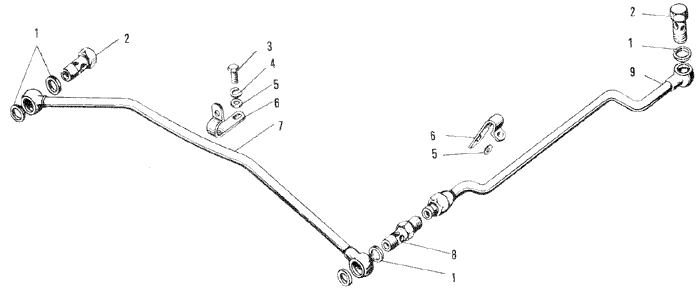

Масляные трубки турбокомпрессора ТКР-11 двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Масляные трубки турбокомпрессора ТКР-11

id Номер по каталогу Количество Наименование
 1 312630-П  5 Шайба (медь)
 2 240Н-1017218  2 Болт специальный (сталь)
 3 201454-П29  1 Болт М8*16 (сталь)
 4 252135-П2  1 Шайба пружинная (сталь)
 5 252005-П29  1 Шайба (сталь)
 6 315485-П29  2 Кляммер (сталь)
 7 240Н-1017208-В  1 Трубка подвода масла к левому турбокомпрессору
 8 240Н-1017222  1 Штуцер (сталь)
 9 240Н-1017140-В  1 Трубка подвода масла к правому турбокомпрессору

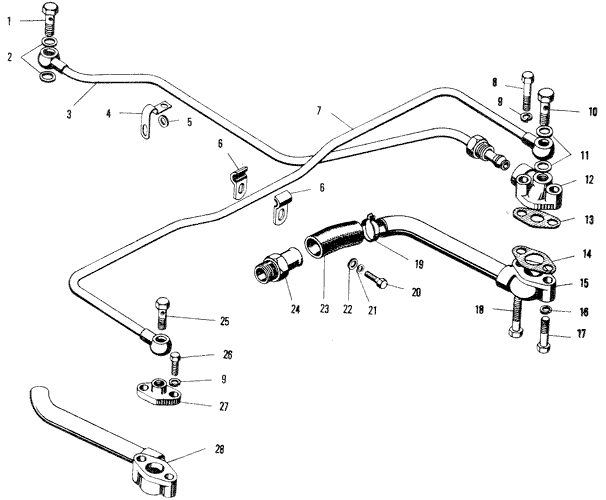

Масляные трубки турбокомпрессора К-36 двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Масляные трубки турбокомпрессора К-36

id Номер по каталогу Количество Наименование
 1 240Н-1017218  1 Болт специальный (сталь)
 2 312630-П  2 Шайба (медь)
 3 240НМ-1017140  1 Трубка подвода масла к правому турбокомпрессору
 4 315485-П29  1 Кляммер (сталь)
 5 252006-П29  1 Шайба (сталь)
 6 238Н-1017152  2 Скоба
 7 240НМ-1017208  1 Трубка подвода масла к левому турбокомпрессору
 8 200315-П29  2 Болт М10*40 (сталь)
 9 252156-П2  4 шайба пружинная (сталь)
 10 310260-П29  1 Болт М14*1,5*35 (сталь)
 11 312326П  4 Шайба (сталь)
 12 240НМ-1017222  1 Фланец правого турбокомпрессора (сталь)
 13 238-1118225  2 Прокладка(Паронит)
 14 238Ф-1118322  2 Прокладка фланца трубы (Паронит)
 15 240НМ-1118352  1 Трубка отвода масла от правого турбокомпрессора
 16 252136-П2  2 шайба пружинная (сталь)
 17 201505-П29  1 Болт М10*45 (сталь)
 18 200329-П29  1 Болт М10*100 (сталь)
 19 288010-П29  2 Хомутик (сталь)
 20 201454-П29  1 Болт М8*16 (сталь)
 21 252135-П2  1 шайба пружинная (сталь)
 22 252005-П2  1 Шайба (сталь)
 23 240-1014138  1 Рукав соединительный (резина)
 24 240НМ-1118356  1 Штуцер (сталь)
 25 310096-П29  1 Болт специальный (сталь)
 26 201495-П29  2 Болт М10*20 (сталь)
 27 238Ф-1118224  1 Фланец левого турбокомпрессора (сталь)
 28 240НМ-1118353  1 Трбка отвода масла от левого турбокомпрессора

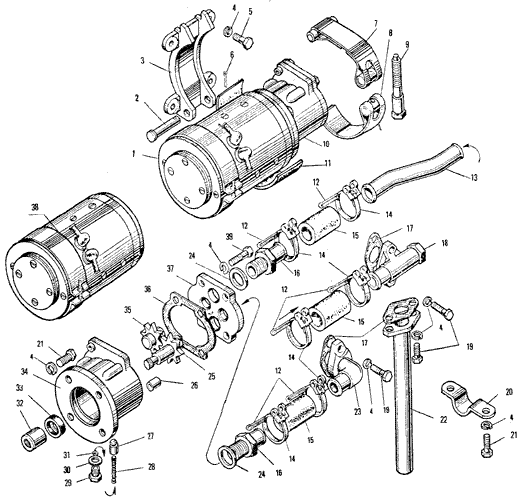

Маслозакачивающий насос двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Маслозакачивающий насос

id Номер по каталогу Количество Наименование
 1 240-1021009-А  1 Насос маслозакачивающий в сб. с электродвигателем
 2 317841-П29  1 Палец (сталь)
 3 240-1021080  1 Кронштейн крепления насоса (сталь)
 4 252135-П2  14 шайба пружинная (сталь)
 5 201457-П29  4 Болт М8*22 (сталь)
 6 258039-П29  1 Шплинт (сталь)
 7 240-1021019-А  1 Хомут верхний (сталь)
 8 240-1021020-А  1 Хомут нижний (сталь)
 9 236-3708720  1 Болт стяжной (сталь)
 10 240-1021012-А  1 Насос маслозакачивающий в сб.
 11 240-1021316  1 Прокладка (резина)
 12 297575-П29  2 Шплинт (сталь)
 13 240-1021103  1 Труба отводящая (сталь)
 14 316215-П  2 Хомут (сталь)
 15 240-1021084  3 Рукав (резина)
 16 240-1021112  2 Штуцер (сталь)
 17 236-1011358-А  3 Прокладка (паронит)
 18 240-1021044-А  1 Клапан запорный
240-1021048-Б  1 Пружина клапана (сталь)
 19 201458-П29  6 Болт М8*25 (сталь)
 21 201456-П29  4 Болт М8*20 (сталь)
 22 240-1021104  1 Труба всасывающая (сталь)
 23 240-1021064-А  1 Фланец угловой (цинковый сплав)
 24 312475-П34  2 Шайба (медь)
 25 240-1021030  1 Шестерня ведущая (сталь)
 26 206В-1011037  2 Втулка установочная (сталь)
 27 236М-1106564  1 Плунжер клапана (сталь)
 28 240-1021083  1 Пружина клапана (сталь)
 29 204АТ-1106746-Б  1 Пробка клапана (сталь)
 30 312310-П34  1 Шайба (медь)
 31 312631-П2  3 Шайба регулировочная (сталь)
 32 240-1021070  1 Муфта шлицевая с кольцом в сб.
240-1021072  1 Муфта шлицевая (сталь)
240-1021078  1 Кольцо запорное (сталь)
 33 240-1021090  1 Манжета (резина)
 34 240-1021025-Б2  1 Корпус насоса (чугун)
 35 240-1021034  1 Шестерня ведомая (сталь)
 36 240-1021039-Б3  1 Прокладка (алюминий)
 37 240-1021028  1 Крышка насоса (чугун)
 38 МН-1  1 Электродвигатель
201  1 Шарикоподшипник электродвигателя
204  1 Шарикоподшипник электродвигателя
 39 201462-П29  4 Болт М8*35 (сталь)

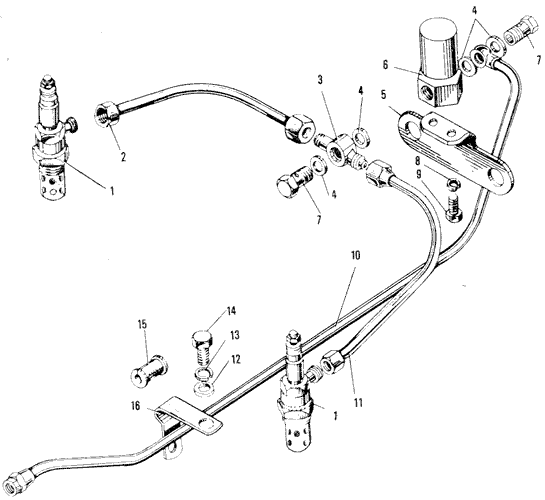

Электрофакельное устройство двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Электрофакельное устройство

id Номер по каталогу Количество Наименование
 1 11102.4  2 Свеча факельная штифтовая
 2 240Н-1022840  1 Трубка топливная правая от электромагнитного клапана к штифтовой свече
 3 240Н-1022852  1 Наконечник проходной (сталь)
 4 312482-П34  4 Шайба (медь)
 5 240Н-1022815  1 Кронштейн электромагнитного клапана (сталь)
 6 1102.37  1 Клапан электромагнитный
 7 310122-П29  2 Болт М10*1*22 (сталь)
 8 252134-П2  2 Шайба пружинная (сталь)
 9 201416-П29  1 Болт М6*12 (сталь)
 10 240Н-1022826  1 Трубка топливная от ТНВД к электромагнитному клапану
 11 240Н-10228464  1 Трубка топливная левая от электромагнитного клапана к штифтовой свече
 12 252005-П29  2 Шайба (сталь)
 13 252155-П2  2 Шайба пружинная (сталь)
 14 201454-П29  2 Болт М8*16 (сталь)
 15 240Н-1022860  2 Амортизатор (резина)
 16 315466-П29  2 Кляммер (сталь)

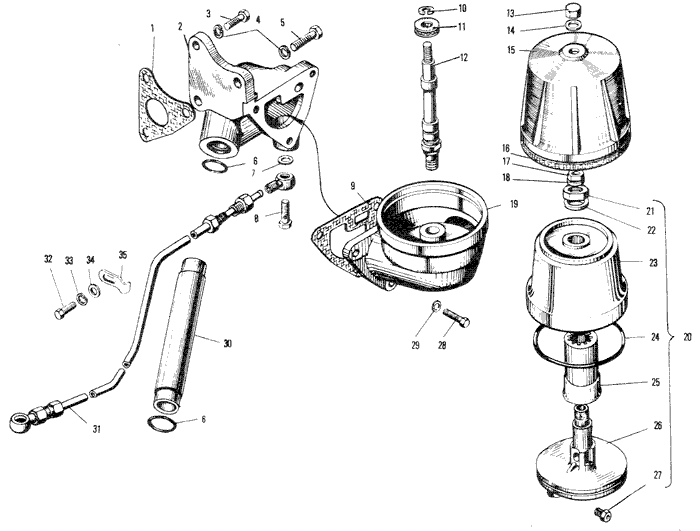

Фильтр центробежной очистки масла двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Фильтр центробежной очистки масла

id Номер по каталогу Количество Наименование
236-1028010  1 Фильтр центробежной очистки масла в сб.
 1 240-1028102  1 Прокладка (паронит)
 2 240-1028101  1 Кронштейн крепления фильтра (чугун)
 3 201544-П29  2 Болт М12*40 (сталь)
 4 252137-П2  3 Шайба пружинная (сталь)
 5 200377-П2  1 Болт М12*90 (сталь)
 6  2 Кольцо 042-018-36-2-1 (резина)
 7 312326-П34  3 Шайба (медь)
 8 310260-П29  2 Болт крепления трубы (сталь)
 9 236-1028122  1 Прокладка (паронит)
 10 236-1028224  1 Кольцо стопорное (сталь)
 11 8103  1 Ось ротора (сталь)
 12 236-1028031  1 Ось ротора (сталь)
 13 312103-П29  1 Гайка крепления колпака (сталь)
 14 312310-П34  1 Шайба (медь)
 15 236-1028250  1 Колпак фильтра (алюминевый сплав)
 16 236-1028162  1 Прокладка колпака (паронит)
 17 250615-П2  1 Гайка (сталь)
 18 312672-П  1 Шайба упорная (сталь)
 19 236-1028020  1 Корпус фильтра (алюминевый сплав)
 20 236-1028180  1 Ротор в сб.
 21 311808-П2  1 Гайка крепления колпака ротора (сталь)
 22 312497-П2  1 Шайба (сталь)
 23 326-1028242  1 Колпак ротора (алюминевый сплав)
 24 236-1028246  1 Кольцо уплотнительное (резина)
 25 236-1028160  1 Отражатель (сталь)
 26 236-1028185  1 Корпус ротора
236-1028196  2 Втулка корпуса ротора (бронза)
 27 236-1028238  2 Жиклер ротора (сталь)
 28 201499-П29  3 Болт М10*30 (сталь)
 29 252136-П2  3 шайба пружинная (сталь)
 30 240-1028094  1 Труба сливная (сталь)
 31 240-1028108-А  1 Труба подвода масла к фильтру
 32 201458-П29  1 Болт М8*25 (сталь)
 33 252135-П2  1 шайба пружинная (сталь)
 34 252005-П29  1 Шайба (сталь)
 35 238Н-1017152  4 Скоба крепления трубы

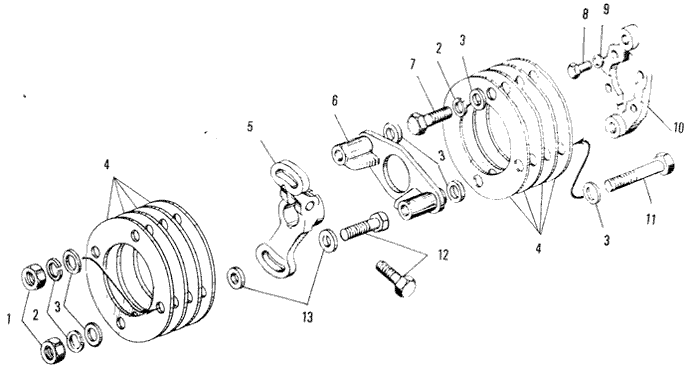

Привод топливного насоса высокого давления двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Привод топливного насоса высокого давления

id Номер по каталогу Количество Наименование
 1  4 Гайка М10*1 (сталь)
 2 252156-П2  6 шайба пружинная (сталь)
 3 252006-П29  8 Шайба плоская (сталь)
 4 236-1029274  8 Пластина (сталь)
 5 236-1029264-Г  1 Фланец полумуфты (сталь)
 6 236-1029268-Г  1 Полумуфта ведущая (Сталь)
 7  2 Болт крепления пластин к ведомой полумуфте М10*16 (сталь)
 8 201456-П29  4 Болт крепления ведомой полумуфты М8*20 (сталь)
 9 252135-П2  4 Шайба пружинная (сталь)
 10 236-1029286-Б  1 Полумуфта ведомая (сталь)
 11  2 Болт М10*70 (сталь)
 12 240-1029284-В  3 Болт фланца полумуфты М10*36 (сталь)
 13 312681-П2  4 Шайба плоская (сталь)

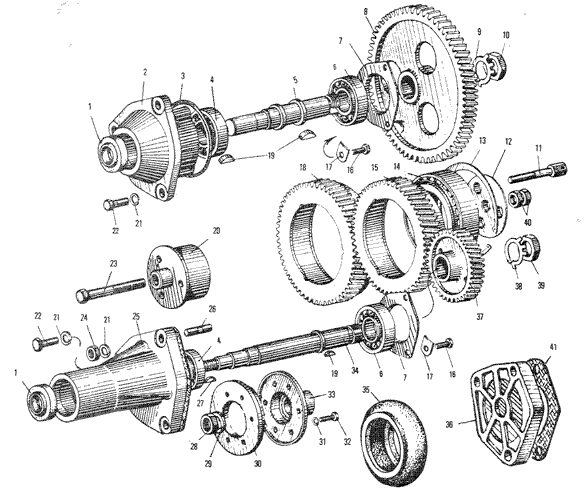

Приводагрегатов двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Приводагрегатов

id Номер по каталогу Количество Наименование
 1 236-1029240  2 Манжета (резина)
240-1029170  1 Корпус привода топливного насоса с манжетой в сб.
 2 240-1029172  1 Корпус привода топливного насоса (чугун)
 3  1 Кольцо 105-110-30-2-1 (резина)
 4 6-205К  1 Шарикоподшипник электродвигателя
 5 236-1029154-Б2  1 Вал привода топливного насоса (сталь)
 6 305  2 Шарикоподшипник
 7 236-1308107  1 Фланец упорный (сталь)
 8 240-1029122  1 Шестерня привода топливного насоса (сталь)
 9 312510-П2  1 Шайба стопорная (сталь)
 10 250661-П2  1 Гайка (сталь)
 11 240-1029346  3 Болт крепления цапфы (сталь)
 12 240-1029347  1 Шайба упорная (сталь)
 13 240-1029078  1 Кольцо пружинное упорное (сталь)
 14 97814У  1 Роликоподшипник конический
240-1029100  1 Шестерня промежуточная привода водяного насоса в сб.
 15 240-1029104-А  1 Шестерня промежуточная привода водяного насоса (сталь)
 16 201456-П29  3 Болт крепления упорного фланца М8*20 (сталь)
 17 312532-П29  3 Шайба стопорная (сталь)
240-1029070  1 Шестерня промежуточная привода масляного насоса в сб.
 18 240-1029074-А  1 Шестерня промежуточная привода масляного насоса (сталь)
 19 314042-П2  3 Шпонка сегментная (сталь)
 20 240-1029084  1 Цапфа промежуточной шестрени (сталь0
 21 252136-П2  6 Шайба пружинная (сталь)
 22 201497-П29  4 Болт М10*25 (сталь)
 23 310222-П2  1 Болт стяжной М12-1,25*82 (сталь)
 24 250513-П29  2 Гайка (сталь)
240-1029221  1 Корпус привода генератора с шестерней в сб.
 25 240-1029225  1 Корпус привода генератора (чугун)
 26 216262-П29  2 Шпилька (сталь)
 27 314038-П2  1 Шпонка (сталь)
 28 250636-П29  1 Гайка (сталь)
 29 252139-П2  1 Шайба пружинная (сталь)
 30 240-3701754-Б  2 Кольцо (сталь)
 31 252134-П2  12 Шайба пружинная (сталь)
 32 201420-П29  12 Болт полумуфты М6*20 (сталь)
 33 240-3701755-В  1 Полумуфта (сталь)
 34 240-1029228-А  1 Вал привода генератора (сталь)
 35 240-3701034-Б  1 Оболочка полумуфты (резина)
 37 240-1029230  1 Шестерня привода генератора (сталь)
 38 312562-П2  1 Шайба стопорная (сталь)
 39 250659-П2  1 Гайка (сталь)
 40 250615-П2  2 Гайка (сталь)
 41 240-1029178  1 Прокладка (паронит)

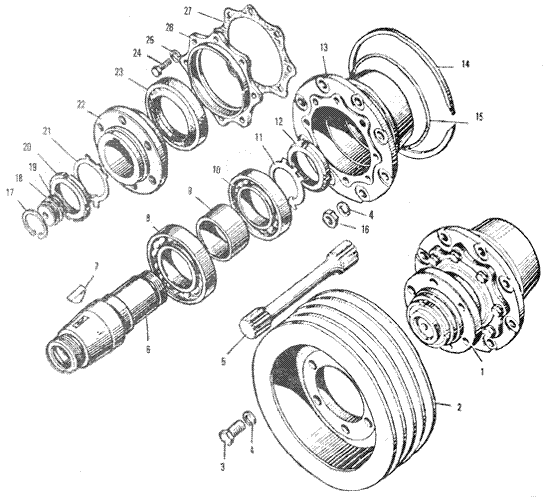

Привод вспомогательных агрегатов двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Привод вспомогательных агрегатов

id Номер по каталогу Количество Наименование
 1 240-1029326  1 Привод вспомогательных агрегатов в сб.
 4 252156-П2  8 Шайба пружинная (сталь)
 5 240-1029336  1 Валик соединительный (сталь)
 6 240-1029330-Б  1 Вал привода вспомогательных агрегатов (сталь)
 7 314053-П2  1 Шпонка (сталь)
 8 211К  1 Шарикоподшипник
 9 240-1029339  1 Втулка распорная (сталь)
 10 210К5  1 Шарикоподшипник
 11 312570-П29  1 Шайба стопорная (сталь)
 12 311815-П29  1 Гайка круглая(Сталь)
 13 240-1029329  1 Корпус привода вспомогательных агрегатов(Чугун)
 14 240-1029338  1 Кольцо пружинное упорное(Сталь)
 15 236-1028246  1 Кольцо уплотнительное(Резина)
 16 250513-П29  8 Гайка(Сталь)
 17 240-1029320-Б  1 Кольцо запорное (сталь)
 18 240-1029316-Б  1 Заглушка (сталь)
 19 240-1005576  1 Кольцо уплотнительное (резина)
 20 311815-П29  1 Гайка круглая (сталь)
 21 312570-П29  1 Шайба стопорная (сталь)
 22 240-1029332  1 Ступица привода вспомогательных агрегатов (сталь)
 23 201-1005034-Б4  1 Манжета
 24 201456-П29  8 Болт М8*20 (сталь)
 25 252135-П2  8 шайба пружинная (сталь)
 26 240-1029312  1 Крышка (сталь)
 27 240-1029314  1 Прокладка крышки (паронит)

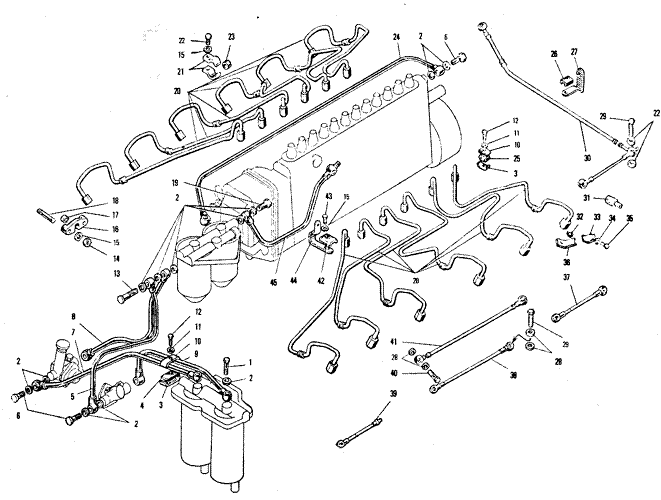

Топливный насос высокого давления двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Топливный насос высокого давления

id Номер по каталогу Количество Наименование
 1 310260-П29  2 Болт крепления топливной трубки (сталь)
 2 312326-П34  23 Шайба (медь)
 3 240-1104459  13 Скоба (сталь)
 4 240-1104442  3 Прокладка (резина)
 5 240-1104450  1 Трубка топливная отводящая топливного насоса
 6 310096-П2  6 Болт крепления топливной трубки (сталь)
 7 240-1104436  1 Трубка топливная отводящая фильра грубой очистки
 8 240-1104422-А  1 Трубка топливная отводящая топливного насоса
 9 240-1104410-А  1 Трубка топливная отводящая фильтра
 10 240-1104458  13 Скоба(Сталь)
 11 252134-П2  13 Шайба пружинная (сталь)
 12 201422-П29  13 Болт М6*25(Сталь)
 13 240-1104433  1 Болт крепления топливной трубки (сталь)
 14 250511-П29  24 Гайка(Сталь)
 15 252135-П2  27 Шайба пружинная (сталь)
 16 240-1104345-Б  12 Фланец(Сталь)
 17 240-1104344-А  12 Уплотнитель(Резина)
 18 310460-П29  24 Шпилька(Сталь)
 19 310225-П29  1 Болт крепления топливной трубки (сталь)
 20 240-1104308-В  12 Трубка топливная высокого давления
 21 240-1104440-Б  4 Колодка крепления топливной трубки (алюминиевый сплав)
 22 201460-П29  2 Болт М8*30 (сталь)
 23 240-1104336-Б  2 Втулка (резина)
 24 240Н-1104384-А  1 Трубка топливная отводящая фильтра тонкой очистки
 25 240-1104350  10 Прокладка (резина)
 26 240-1104337-Б  2 Прокладка (резина)
 27 315355-П29  2 Кляммер (сталь)
 28 312482-П34  63 Шайба (медь)
 29 310239-П29  11 Болт крепления топливной трубки (сталь)
 30 240-1104346-Б2  1 Трубка топливная отводящая в сб.
 31 240-1104359  1 Ввертыш (сталь)
 32 252007-П29  12 Шайба (сталь)
 33 240-1104358  12 Колодка крепления топливной трубки (сталь)
 34 252004-П29  12 Шайба (сталь)
 35 201420-П29  12 Болт М6*20 (сталь)
 36 240-1104376  12 Кронштейн (сталь)
 37 240-1104376  8 Трубка топливная отводящая от головок цилиндров
 38 240-1104390-Б  2 Трубка топливная отводящая от головок цилиндра
 39 240-1104370-Б  12 Трубка топливная дренажная форсунки
 12 Кольцо 005-008-19-2-1 (резина)
 40 310122-П2  15 Болт крепления топливной трубки (сталь)
 41 240-1111614  1 Трубка отвода топлива от плунжерных пар
 42 236-1104442-Б  1 Прокладка (резина)
 43 201454-П29  1 Болт М8*16 (сталь)
 44 315485-П29  1 Кляммер (сталь)
 45 240Н-1104426  1 Трубка топливная поодводящая

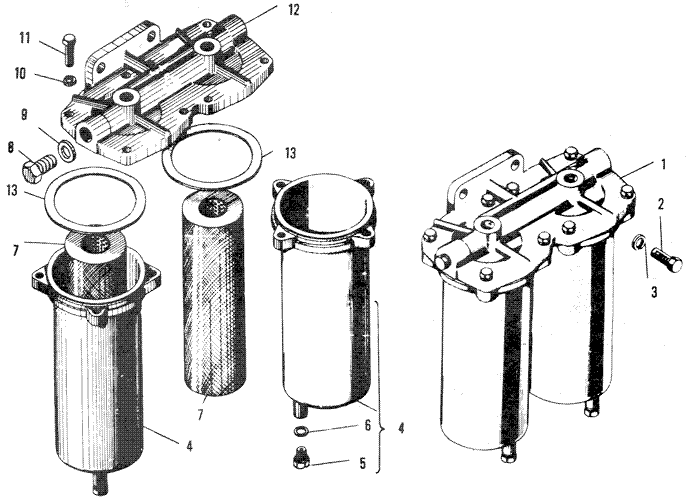

Фильтр грубой очистки топлива двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Фильтр грубой очистки топлива

id Номер по каталогу Количество Наименование
 1 240-1105510  1 Фильтр грубой очистки топлива в сб.
 2 201497-П29  3 Болт М10*25 крепления фильтра (сталь)
 3 252136-П2  3 шайба пружинная (сталь)
 4 201-1105516  2 Корпус фильтра
 5 316184-П29  2 Пробка (сталь)
 6 312482-П34  2 Шайба (медь)
 7 201-1105538  2 Элемент фильтрующий
 8 316191-П29  1 Пробка (сталь)
 9 312326-П34  3 Шайба (медь)
 10 252135-П2  8 шайба пружинная (сталь)
 11 201460-П29  8 Болт М8*30 (сталь)
 12 240-1105550  1 Крышка топливного фильтра (чугун)
 13 201-1105552-А  2 Прокладка крышки (резина)

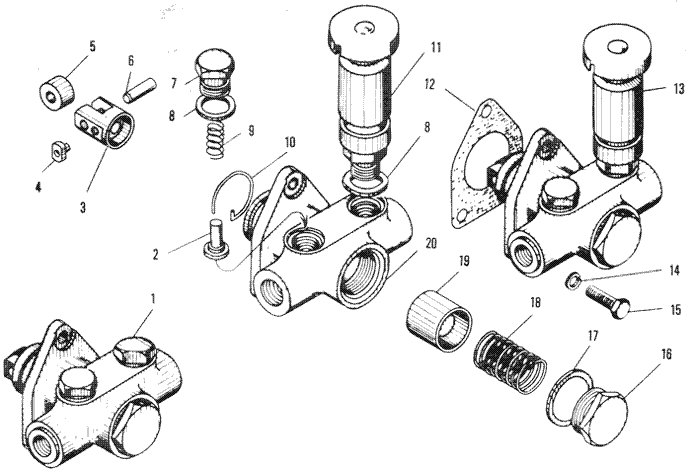

Топливоподкачивающий насос двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Топливоподкачивающий насос

id Номер по каталогу Количество Наименование
 1 240-1106210  1 Насос топливоподкачивающий в сб.
 2 236-1106264  2 Клапан топливоподкачивающего насоса (полиамид)
 3 236-1106240  1 Толкатель поршня (сталь)
 4 236-1106246  2 Сухарь толкателя (сталь)
 5 236-1106242  1 Ролик толкателя (сталь)
 6 236-1106244  1 Ось ролика (сталь)
 7 236-1106276  1 Пробка клапана (сталь)
 8 312367-П  2 Шайба (медь)
 9 236-1106272  2 Пружина клапана (сталь)
 10 236-1106256  1 Кольцо стопорное толкателя (сталь)
 11 236-1106288-А  1 Насос ручной топливоподкачивающий в сб.
 12 240-1106285  2 Прокладка (паронит)
 13 236-1106210-А2  1 Насос топливоподкачивающий в сб. с ручным топливоподкачивающим насосом
 14 252134-П29  6 Шайба пружинная (сталь)
 15 201420-П29  6 Болт М6*20 (сталь)
 16 236-1106234-А  1 Пробка пружины (сталь)
 17 33.1112  1 Кольцо уплотнительное (резина)
 18 236-1106232  1 Пружина поршня (сталь)
 19 236-1106228  1 Поршень топливоподкачивающего насоса (сталь)

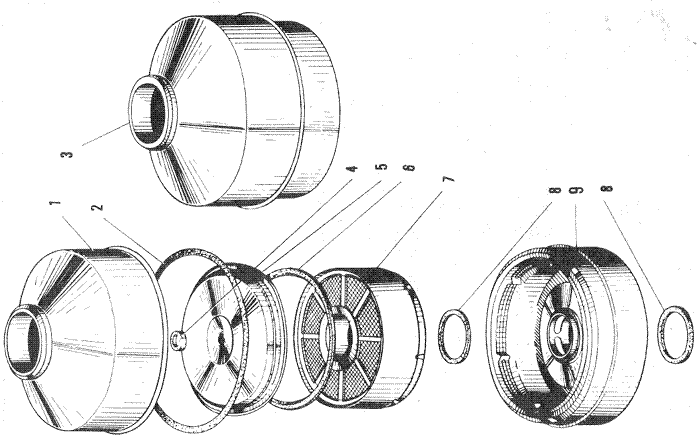

Воздушный фильтр двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Воздушный фильтр

id Номер по каталогу Количество Наименование
 1 240Н-1109410  2 Заборник воздухоочистителя (сталь)
 2 240Н-1109416  2 Кольцо уплотнительное (резина)
 3 240Н-1109012  2 Воздухоочиститель в сб.
 4 240Н-1109414  2 Прокладка заборника (резина)
 5 240Н-1109110  2 Крышка фильтрующего элемента (сталь)
 6 236-1109120  2 Кольцо уплотнительное (резина)
 7 236-1109080  2 Элемент фильтрующий
 8 236-1109045-А  4 Кольцо уплотнительное (резина)
 9 236-1109020  1 Корпус воздухоочистителя (сталь)

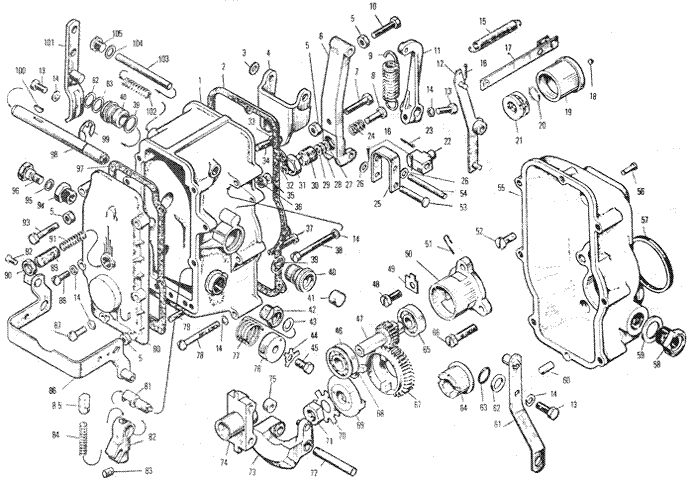

Регулятор частоты вращения двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Регулятор частоты вращения

id Номер по каталогу Количество Наименование
 1 60.111  1 Крышка регулятора (алюминиевый сплав)
 2 236-1110154-А  1 Прокладка крышки (паронит)
 3 312700-П15  1 Шайба (сталь)
 4 236-1110080  1 Рычаг двуплечий (сталь)
 5 250508-П29  3 Гайка (сталь)
236-1110404-Б  1 Рычаг регулятора в сб.
 6 238НБ-1110406-А2  1 Рычаг регулятора (сталь)
 7 852350-П15  1 Винт регулировочный (сталь)
 8 236-1110412  1 Корректор (сталь
 9 240-1110462  1 Пружина регулятора (сталь)
 10 852002-П15  1 Болт регулировочный (сталь)
 11 236-1110466-А  1 Рычаг пружины (сталь)
 12 236-1110443-Б  1 Рычаг рейки (сталь)
 13 201418-П29  2 Болт крепления рычага М6*16 (сталь)
 14 252154-П29  12 Шайба пружинная (сталь)
 14 252134-П29  1 Шайба пружинная (сталь)
 15 236-1110448  1 Пружина рычага рейки (сталь)
 16 258012-П15  3 Шплинт (сталь)
 17 236-1110454  1 Тяга рейки с планкой в сб. (сталь)
 18 236-1110064  27 Шарик (сталь)
236-1110060-А2  1 Муфта грузов в сб.
 19 60.111  1 Муфта грузов (сталь)
 20 236-1110067  1 Кольцо пружинное (сталь)
 21 8102  1 Упорный шарикоподшипник муфты нрузов
 22 236-1110065-Б  1 Пята упорная (сталь)
 24 236-1110414  1 Пружина корректора (сталь)
 25 236-1110433  1 Серьга регулятора (сталь)
 26 312370-П15  4 Шайба (сталь)
 27 236-1110140  2 Шайба (сталь)
 28 236-1110141  2 Шайба (сталь)
 29 312652-П15  4 Шайба (сталь)
 30 236-1110416  1 Корпус пружины корректора (сталь)
 31 311512-П15  1 Контргайка (сталь)
 32 236-1110418  1 Кольцо пружинное упорное (сталь)
 33 250511-П15  12 Гайка (сталь)
 34 242519-П15  1 Винт регулировочный (сталь)
 37 852357-П29  1 Винт регулировочный (сталь)
 38 310612-П15  1 Винт крепления крышки регулятора (сталь)
 39 236-1110479  2 Кольцо уплотнительное втулки (резина)
 40 236-1110476-Б  1 Втулка вала рычага пружины (сталь)
 41 313955-П15  1 Заглушка (сталь)
 42 236-1110134-Б  1 Ввертыш оси кулисы (сталь)
 43 236-1110394  1 Кольцо оси кулисы уплотнительное (резина)
 44 236-1110262  1 Шайба скобы кулисы (сталь)
 45 201416-П29  1 Болт М6*12 (сталь)
 46 46-202  1 Шарикоподшипник валика державки грузов
 47 236-1110051-В  1 Валик державки грузов (сталь)
 48 310139-П15  1 Болт (сталь)
 49 312529-П15  3 Шайба стопорная (сталь)
 50 236-1110558-В  2 Стакан подшипников валика державки (сталь)
 51 236-1110042  1 Стопор пружинный (сталь)
 52 311200-П29  3 Винт крепления корпуса регулятора (сталь)
 53 317849-П15  1 Палец (сталь)
 54 54-1110066  1 Ось упорной пяты (сталь)
236-1110020-Е  1 Корпус регулятора в сб.
 55 236-1110022-Д  1 Корпус регулятора (алюминиевый сплав)
 56 260003-П15  1 Палец пружины рычага рейки (Сталь)
 57 236-1111196  1 Кольцо уплотнительное (резина)
 58 236-1111032  1 Ввертыш для подсоединения трубки отвода масла (Сталь)
 59 312630-П  2 Шайба (Медь)
 60 258639-П15  2 Штифт(Сталь)
 62 312347-П15  1 Шайба(Сталь)
 63 236-1110482  1 Кольцо втулки вала уплотнительное(Резина)
 64 236-1110518-Б  1 Втулка ведущей шестерни (Сталь)
 65 200  1 Шарикоподшипник валика державки грузов
 66 310140-П15  2 Болт М8*30 (сталь)
 67 236-1110516-Б2  1 Шестерня регулятора ведущая(Сталь)
 68 236-1110517-Б2  1 Сухарь шестерни(Резина)
 69 236-1110521  1 Фланец втулки шестерни (Сталь)
 70 312556-П15  1 Шаййба стопорная(Сталь)
 71 250634-П15  1 Гайка(Сталь)
 72 236-1110049  2 Ось грузов регулятора (Сталь)
 73 240-1110045  2 Груз регулятора в сб
240-1110040-А  1 Державка грузов со стаканом в сборе
 74 236-1110046-Б  1 Державка грузов(Сталь)
 75 236-1110532  2 Ролик груза регулятора (Сталь)
 76 236-1110398  1 Крышка возвратной пружины (Сталь)
 77 236-1110396  1 Пружина возвратная(Сталь)
 78 222539-П15  5 Винт крепления крышки регулятора (Сталь)
 79 236-1110200  1 Винт регулировочный(Сталь)
60.1110497-01  1 Крышка смотрового люка с буферной пружиной(Алюминиевый сплав)
 80 60.1110498-01  1 Крышка смотрового люка(Алюминиевый сплав)
60.111  1 Кулиса в сборе
 81 236-1110136-Б  1 Ось кулисы(Сталь)
 82 60.111  1 Кулиса(Сталь)
 83 60.111  1 Ползун кулисы(Сталь)
 84 236-1110374-Б  1 Пружина фиксатора(Сталь)
 85 236-1110372-Б  1 Фиксатор кулисы (Сталь)
 86 60.111  1 Скоба кулисы в сб
 87 310611-П15  1 Винт крепления крышки смотрового люка(Сталь)
 88 236-1110500  4 Винт крепления крышки смотрового люка(Сталь)
 89 60.111  1 Корпус буферной пружины(Сталь)
 90 311511-П15  1 Контргайка корпуса буферной пружины (Сталь)
 91 236-1110490  1 Пружина буферная(Сталь)
 92 852000-П29  1 Болт(Сталь)
 93 310142-П15  1 Болт регулировочный(Сталь)
 94 236-1110392  1 Ввертыш оси скобы(Сталь)
 95 312353-П  1 Шайба(Фибра)
 96 236-1110390  1 Ось скобы (Сталь)
 97 236-1110499-А3  1 Прокладка крышки(Паронит)
 98 236-1110467  1 Вал рычага пружины (Сталь)
 100 314003-П  1 Шпонка сегментная(Сталь)
 101 236-1110151  1 Рычаг управления регулятором(Сталь)
 102 236-1110089  1 Пружина компенсационная (Сталь)
 103 236-1110088  1 Ось рычагов(Сталь)
 104 312446-П  2 Шайба(Фибра)
 105 310608-П15  2 Винт-заглушка(Сталь)

Топливный насос высокого давления двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Топливный насос высокого давления

id Номер по каталогу Количество Наименование
903.1111008-10  1 Топливный насос высокого давления в сб
901.1111021-20  1 Корпус топливного насоса в сб
 1 901.1111022-20  1 Корпус насоса(Алюминиевый сплав)
 2 310704-П29  2 Винт(Сталь)
 3 312446-П  4 Шайба(Фибра)
 4 240-1111226  1 Прокладка крышки(Паронит)
 5 90.1111  1 Крышка корпуса(Алюминиевый сплав)
 6 240-1106285  2 Прокладка заглушки и фланца (Паронит)
 7 240-1111024  1 Фланец слива масла (Цинковый сплав)
 8 252134-П29  12 Шайба пружинная(сталь)
 9 201418-П29  6 Болт крепления фланца и заглушки(Сталь)
 10 222529-П29  9 Винт крепления крышки (сталь)
 11 236-1111122  12 Винт установочный втулки плунжера (Сталь)
 12 310600-П29  2 Винт(Сталь)
 13 201426-П29  6 Болт стяжной сухаря(Сталь)
 14 60.1111  12 Сухарь штуцера(Сталь)
 15 60.1111118-20  12 Штуцер топливного насоса(Сталь)
 16 60.1111113-10  12 Упор клапана(Сталь)
 17 252154-П29  11 Шайба пружинная(сталь)
 18 33.1111  12 Пружина нагнетательного клапана(Сталь)
 19 236-111186  12 Прокладка нагнетательного клапана(Текстолит)
 20 236М-1111083-А  12 Кольцо уплотнительное втулки плунжера(Резина)
 21 250508-П29  6 Гайка болта сухаря(Сталь)
 22 60.1111074-30  12 Пара плунжерная
 23 901.111  12 Клапан нагнетательный в сб
 24 852882-П15  2 Пробка выпуска воздуха (Сталь)
 25 236-1111036  2 Ввертыш(Сталь)
 26 312449-П  2 Шайба(Фибра)
 27 240-1111258  1 Заглушка(Сталь)
 28 901.111  1 Рейка(Сталь)
 29 312630-П  3 Шайба(Медь)
 30 60.1111169-01  2 Экран(Сталь)
 31 236-1111050  3 Пробка корпуса
 32 33.1111  1 Клапан перепускнойв сб
 33 33.1111  1 Корпус клапана(Сталь)
 34 33.1111  1 Шарик Б 6,35мм(Сталь)
 35 33.1111  1 Направляющая клапана(Сталь)
 36 33.1111  1 Пружина клапана(Сталь)
 37 870617-П  3 Прокладка регулировочная(Сталь)
 38 33.1111  1 Пробка клапана
 39 240Н-1111134  1 Пружина фиксатора (сталь)
 40 240Н-1111133  1 Фиксатор (сталь)
 41 901.111  1 Упор (сталь)
 42 240Н-1111132  1 Ось упора (сталь)
 46 236-1111042-А  2 Втулка рейки топливного насоса
 47 236-1111186-А3  1 Манжета крышки подшипника
 48 311200-П29  4 Винт крепления крышки
 49 60.1111182-10  1 Крышка подшипника (алюминиевый сплав)
 50 236-1111194  3 Прокладка крышки (сталь)
 51 236-1111193  9 Прокладка крышки (сталь)
 52 236-1111196  1 Кольцо уплотнительное (резина)
 53 7204А  1 Подшипник роликовый радиально-упорный
 54 312439-П15  2 Шайба (сталь)
 55 90.1111  1 Указатель начала подачи топлива (сталь)
 56 310607-П15  12 Винт (сталь)
 57 236-1111060-Б  12 Венец зубчатый с втулкой в сб.
236-1111062  12 Венец зубчатый (сталь)
236-1111064-Б  12 Втулка зубчатого венца (сталь)
 58 236-1111150-Б  12 Тарелка пружины толкателя верхняя (сталь)
 59 852800-П  1 Шпонка (сталь)
 60 240Н-1111430  1 Трубка корректора
 61 901.111  1 Корректор подачи топлива по наддуву в сб.
 62 901.111  1 Прокладка (паронит)
 63 240Н-1110878  1 Диафрагма корректора (резина)
 64 216257-П29  2 Шпилька (сталь)
 65 252155-П2  2 Шайба (сталь)
 66 311433-П29  2 Гайка (сталь)
 67 236-1111148-Б  12 Пружина толкателя (сталь)
 68 236-1111151-Б  12 Тарелка пружины толкателя нижняя (сталь)
 69 60.1111136-02  12 Толкатель плунжера
 70 236-1111177-Б3  5 Опора кулачкового вала (алюминиевый сплав)
 71 -  10 Кольцо 005-008-19-2-2 (резина)
 72 852011-П29  10 Болт (сталь)
 73 60.1111  5 Кольцо пружинное (Сталь)
90.1111170-10  1 Вал кулачковый в сб.
 74 90.1111173-30  1 Вал кулачковый (сталь)
 75 236-1111032  1 Ввертыш корпуса (сталь)
 76 312445-П  2 Шайба (фибра)
 77 236М-1111034-А  2 Ввертыш корпуса (сталь)
 78 314019-П  1 Шпонка (сталь)
 79 236-1111027  12 Заглушка (сталь)
 80 7205А  1 Подшипник роликовый радиально-упорный

Форсунка двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Форсунка

id Номер по каталогу Количество Наименование
 1 262.111  12 Форсунка в сб.
 2 250515-П2  12 Гайка крепления форсунки (сталь)
 3 312466-П2  12 Шайба (сталь)
 4 240-1112163  12 Скоба крепления форсунки (сталь)
 5 26.1112  12 Колпак форсунки (сталь)
 6 311417-П15  12 Контргайка регулировочного винта (сталь)
 7 236-1112143-Б  12 Гайка пружины (сталь)
 8 236-1112168-Б  12 Винт пружины регулировочный (сталь)
 9 236-1112140  12 Пружина (сталь)
 10 236-1112134-Б3  12 Штанга форсунки (сталь)
 11 312382-П  12 Прокладка колпака (медь)
 12 262.111  12 Корпус форсунки (сталь)
 13 240-1112204  12 Штуцер (сталь)
 14 236-1112208  12 Фильтр в сб.
 15 236-1112224  12 Втулка фильтра (сталь)
 16 26.1112  12 Распылитель форсунки в сб.
 17 26.1112  12 Гайка распылителя
 18 312471-П  12 Шайба уплотнительная форсунки (медь)

Впускной трубопровод двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Впускной трубопровод

id Номер по каталогу Количество Наименование
 1 240-1115020-Б  1 Коллектор впускной передний правый (алюминиевый сплав)
240-1115021-Б  1 Коллектор впускной передний левый (алюминиевый сплав)
 2 240Н-1115146  8 Колпачок (сталь)
 3 250464-П29  8 Гайка (сталь)
 4 240Н-1115138  8 Хомутик
 5 240Н-1115048  2 Рукав (резина)
 5 240-1115048  2 Рукав (резина)
 6 252006-П29  8 Шайба (сталь)
 7 200333-П29  8 Болт М10*120 (сталь)
 8 240Н-1115024-В  1 Коллектор впускной задний правый (алюминиевый сплав)
240Н-1115025-В  1 Коллектор впускной задний левый (алюминиевый сплав)
 9 240-1115026-Б  12 Прокладка коллектора (паронит)
 10 252136-П2  16 Шайба пружинная (сталь)
 11 201499-П29  16 Болт М10*30 (сталь)
 12 314656-П29  3 Ниппель (сталь)
 13 316105-П29  2 Пробка (сталь)
 14 240Н-1115214  1 Трубка уравнителя давления правая в сб.
 15 240Н-1115202  1 Корпус уравнителя давления (алюминевый сплав)
 16 240Н-115218  1 Трубка уравнителя давления левая в сб
 17 310122-П2  2 Болт специальный М10*1*22 (сталь)
 18 312482-П34  4 Шайба (медь)
 19 240Н-1115210  1 Прокладка крышки уравнителя давления (паронит)
 20 240Н-11152106  1 Крышка корпуса уравнителя давления (алюминиевый сплав)
 21 206464-П29  2 Болт М6*20 (сталь)
 22 252154-П29  2 Шайба (сталь)

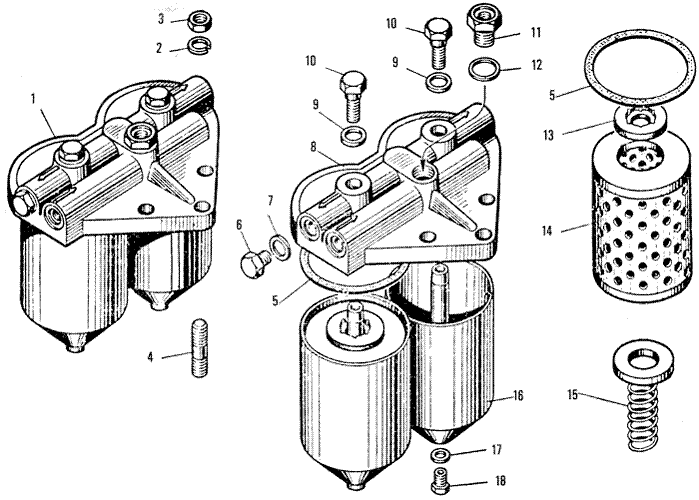

Фильтр тонкой очистки топлива двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Фильтр тонкой очистки топлива

id Номер по каталогу Количество Наименование
 1 240Н-1117010-А  1 Фильтр тонкой очистки топлива в сб.
 2 252136-П2  3 Шайба пружинная (сталь)
 3 250513-П29  3 Гайка (сталь)
 4 216259-П29  3 Шпилька крепления фильтра (сталь)
 5 201-1117118  2 Прокладка крышки (паронит)
 6 316191-П29  1 Пробка (сталь)
 7 312326-П34  4 Шайба (медь)
 8 240-1117028-А  1 Крышка фильтра (алюминиевый сплав)
 9 201-1117120  2 Прокладка болта (медь)
 10 201-1117122-Б  2 Болт (сталь)
 11 240Н-1117147  1 Клапан-жиклер
 12 312630-П34  1 Шайба жиклера (медь)
 13 201-1117116-А  2 Прокладка фильтрующего элемента верхняя (резина)
 14 201-1117040-А  2 Элемент фильтрующий
201-1117038-А2  2 Элемент фильтрующий в сб. в упаковке (для запасных частей)
 15 204А-1117029  2 Пружина с прокладкой в сб.
 16 201-1117016-Б2  2 Колпак фильтра (сталь)
 17 312482-П34  2 Шайба пробки (медь)
 18 316184-П29  2 Пробка сливного отверстия (сталь)

Турбокомпресср ТКР-11 двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Турбокомпресср ТКР-11

id Номер по каталогу Количество Наименование
 1 240Н-1118034  8 Кольцо уплотнительное ротора (сталь)
 2 240Н-1118030  4 Втулка ротора (бронза)
 3 240Н-1180040  4 Шайба упорная (сталь)
 4 240Н-1118270  2 Втулка упорная ротора (сталь)
 5 240Н-1118272  2 Фланец упорный (бронза)
 6 221577-П29  6 Винт (сталь)
 7 240Н-1118284  2 Маслоотражатель(сталь)
 8 240Н-1118106  8 Кольцо уплотнительное ротора (чугун)
 9 240Н-1118282  2 Кольцо уплотнительное (резина)
 10 240Н-1118280-Б  2 Крышка корпуса подшипника (чугун)
 11 252154-П2  4 Шайба (сталь)
 12 201418-П29  4 Болт М6*16 (сталь)
 13 240Н-1118110-Б  2 Колесо компрессора (алюминиевый сплав)
 14 240Н-1118120  2 Гайка крепления колеса компрессора (сталь)
 15 240Н-1118054-В  2 Диффузор (алюминиевый сплав)
 16 216233-П29  12 Шпилька (сталь)
 17 240Н-1118232-В  1 Корпус правого компрессора (алюминиевый сплав)
240Н-1118233-В  1 Корпус левого компрессора (алюминиевый сплав)
 18 216235-П29  6 Шпилька (сталь)
 19 240Н-1118364  2 Прокладка патрубка (картон)
 20 240Н-1118372  1 Патрубок впускной правый (алюминиевый сплав)
240Н-1118373  1 Патрубок впускной левый (алюминиевый сплав)
 21 252135-П2  22 Шайба (сталь)
 22 250511-П29  18 Гайка (сталь)
 23 240Н-1118024-Б  2 Корпус подшипников (чугун)
 24 316121-П29  2 Пробка К 1/4 (сталь0
 25 240Н-1118240  2 Кольцо уплотнительное (резина)
 26 240Н-1118322-А  2 Прокладка кронштейна (паронит)
 27 240Н-1118314  1 Кронштейн правого турбокомпрессора
240Н-1118315  1 Кронштейн левого турбокомпрессора
 28 152137-П2  6 Шайба (сталь)
 29 250515-П29  6 Гайка (сталь)
 30 297575-П29  4 Шплинт (сталь)
 31 236-1306082  2 Штуцер (сталь)
 32 316215-П  4 Хомутик (сталь)
 33 236-1306084  2 Рукав (резина)
 34 216281-П29  6 Шпилька (сталь)
 35 240Н-1118340-Б  1 Трубка слива масла правого турбокомпрессора
240Н-1118341-Б  1 Трубка слива масла левого турбокомпрессора
 36 240Н-1118010-Б  1 Турбокомпрессор правый в сб.
240Н-1118011-Б  1 Турбокомпрессор левый в сб.
 37 201457-П29  4 Болт (сталь)
 38 252136-П2  8 Шайба (сталь)
 39 236-1011358-А  2 Прокладка фланца (паронит)
 40 250513-П29  8 Гайка (сталь)
 41 216258-П29  8 Шпилька (сталь)
 42 250512-П5  12 Гайка (сталь)
 43 252156-П2  12 Шайба (сталь)
 44 240Н-1118294-Б2  2 Проставка корпуса турбины (чугун)
240Н-1118080-Б3  2 Ротор в сб.
 45 240Н-1118086-Б3  2 Колесо турбины с валом в сб.
 46 240Н-1118254-А  1 Корпус турбины правого турбокомпрессора (чугун)
240Н-1118255-А  1 Корпус турбины левого турбокомпрессора
 47 240Н-1118262  2 Венец сопловый (сталь)
К36-3566/32.21  2 Турбокомпрессор в сб.

Турбокомпресср К-36 двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Турбокомпресср К-36

id Номер по каталогу Количество Наименование
 1 3 996 723 015  2 Крышка корпуса компрессора
 2 6 111 030 870  6 Винт
 3 201497-П29  2 Болт крепления патрубка (сталь)
 4 252136-П2  2 Шайба пружинная (сталь)
 5 240НМ2-1118214  2 Кронштейн
 6 8401.1118208-20  2 Патрубок (алюминиевый сплав)
 7 240Н-1115138  6 Хомутик
 8 240-1115048  2 Рукав (резина)
 9 6.11741e+009  6 Шайба
 10 3 996 723 020  2 Корпус компрессора
 11 3 992 662 002  2 Гайка
 12 3 992 902 011  2 Колесо компрессора
 13 3 993 100 022  8 Кольцо пружинное
 14 3 993 102 012  2 Тепловой кран
 15 3 993 401 002  8 Кольцо стопорное
 16 3 992 331 002  4 Втулка подшипника
 17 3 996 861 002  2 Корпус подшипников
 18 39 969 235 111  2 Корпус турбины
 19 3 993 201 022  6 Пластина упорная
 20 3 994 001 022  6 Пластина стопорная
 21 6 111 030 873  12 Болт
 22 3 991 122 004  2 Ротор
 23 3 992 100 050  2 Маслоотражатель
 24 3 992 000 900  2 Кольцо распорное
 25 3 993 231 002  2 Фланец упорный
 26 3 992 002 012  4 Кольцо упорное
 27 3 994 801 003  2 Экран
 28 3 992 430 012  2 Втулка уплотнительная
 29 6 111 036 183  16 Болт
 30 6 117 405 082  16 Шайба
 31 3 993 101 012  8 Пластина упорная
 32 3 992 134 002  2 Крышка корпуса подшипников
 33 3 994 500 012  2 Кольцо уплотнительное
 34 3 992 001 005  8 Шайба
 35 3 992 200 000  8 Винт

Муфта опережения впрыска двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Муфта опережения впрыска

id Номер по каталогу Количество Наименование
 1 90.1121  1 Муфта опережения впрыска
 2 240-1121038  2 Проставка (чугун)
 3 312621-П15  2 Шайба
 4 240-1121034  2 Груз муфты (сталь)
 5 240-1121060  1 Втулка ведущей полумуфты (сталь)
 6 90.1121  1 Полумуфта ведущая
 7 311809-П15  1 Гайка кольцевая (сталь)
 8 311253-П15  2 Винт(Сталь)
 9 312353-П  2 Шайба (фибра)
 10 312401-П15  1 Шайба пружинная (сталь)
 11 236-1121070-Б  2 Пружина (сталь)
 12 312307-П  6 Шайба (сталь)
 13 236-1121072  4 Прокладка регулировочная(Сталь)
 14 240-1121086-Б  1 Корпус муфты (чугун)
 15 236-1121090-А2  1 Манжета корпуса муфты
 16 240-1121100  1 Кольцо уплотнительное (резина)
 17 240-1121020  1 Полумуфта ведомая
 18 236-1121066-А3  1 Манжета ведущей полумуфты

Трубопровод системы охлаждения двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Трубопровод системы охлаждения

id Номер по каталогу Количество Наименование
 1 200315-П29  8 БолттМ10*40 (сталь)
 2 252136-П2  8 Шайба пружинная (сталь)
 3 240-1303130-В  2 Патрубок водяной коробки (алюминиевый сплав)
 4 240-1306054  2 Прокладка (картон)
 5 ТС107-1306100-06  4 Термостат
 6 240-1303178-В  2 Коробка водяная (алюминиевый сплав)
 7 236-1306054-А  2 Прокладка (паронит)
 8 252135-П2  42 Шайба пружинная (сталь)
 9 250511-П29  8 Гайка (сталь)
 10 216235-П29  8 Шпилька (сталь)
240-1303100-В2  1 Труба водяная передняя правая в сб.
240-1303101-В2  1 Труба водяная передняя левая в сб.
 11 240-1303104-Б  1 Труба водяная передняя правая (алюминиевый сплав)
240-1303105-Б  1 Труба водяная передняя левая (алюминиевый сплав)
 12 236-1303268  12 Прокладка (паронит)
 13 262507-П2  3 Пробка К3/8 (чугун)
 14 -  4 Кольцо 046-052-36-2-1 (резина)
 15 201-1006045  2 Кольцо запорное
 16 240-1303118-Б  2 Патрубок соединительный (алюминиевый сплав)
 17 240-1303108-Б  1 Труба водяная задняя правая
240-1303110-Б  1 Труба водяная задняя левая
 18 201466-П29  24 Болт М8*45 (сталь)
 19 240-1303152-Б  1 Труба подводящая (сталь)
 20 240-1303016  4 Фланец соединительной муфты (сталь)
 21 240-1303018  4 Кольцо уплотнительное (резина)
 22 240-1303012  2 Муфта соединительная (алюминиевый сплав)
 23 250510-П29  4 Гайка (сталь)
 24 200274-П29  4 Болт М8*75 (сталь)
 25 240-1303166-Б  1 Патрубок (чугун)
 26 201458-П29  2 Болт М8*25 (сталь)
 27 216502-П29  4 Шпилька (сталь)
 28 240-1303242-Б  2 Патрубок (алюминиевый сплав)
 29 236-1003114-В  2 Кольцо уплотнительное (резина)
 30 240-1303246  2 Фланец (сталь)
 31 250508-П29  4 Гайка (сталь)
 32 252134-П2  4 Шайба пружинная (сталь)
 33 240-1002504-Б  1 Прокладка (паронит)
 34 240-1303226  1 Трубка соединительная
 35 201-1307061  1 Кольцо уплотнительное (резина)
 36 240-1303098  1 Фланец (сталь)
 37 201456-П29  1 Болт М8*20 (сталь)
 38 315442-П29  1 Кляммер (сталь)
 39 240-1303090-Б  1 Труба перепускная (сталь)
 40 201470-П29  4 Болт М8*60 (сталь)
 41 252155-П2  4 Шайба пружинная (сталь)
 42 236-1002404  2 Крышка патрубка (сталь)
 43 201-1306075-А  4 Прокладка (паронит)

Сливной кран двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Сливной кран

id Номер по каталогу Количество Наименование
 1 240-1305010-Б  1 Кран сливной в сб.
 2 216239-П29  2 Шпилька (сталь)
 3 252135-П2  2 Шайба пружинная (сталь)
 4 250511-П29  2 Гайка (сталь)
 5 240-1305041  1 Гайка нажимная (сталь)
 6 240-1305036  1 Кольцо уплотнительное (резина)
 7 252004-П29  1 Шайба (сталь)
 8 240-1305030-Б  1 Пружина (сталь)
 9 240-1305044  1 Кольцо запорное (сталь)
 10 240-1305025  1 Клапан в сб. (резина)
 11 240-1305032  1 Стержень крана (сталь)
 12 240-1305013-Б  1 Корпус крана (чугун)
 13 201-1306075-А  1 Прокладка (паронит)

Водяной насос двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Водяной насос

id Номер по каталогу Количество Наименование
 1 240-1307010-А  1 Насос водяной в сб.
240-1307012  1 Корпус водяного насоса с кольцом
 2 201497-П29  1 Болт М10*25 (сталь)
 3 252136-П2  7 Шайба пружинная (сталь)
 4 240-1029178  1 Прокладка (паронит)
 5 200326-П29  2 Болт М10*85 (сталь)
 6 250512-П29  2 Гайка (сталь)
 7 240-1307029  1 Комплект деталей для ремонта водяного насоса
 8 201-1307034-А  1 Пружина тоцового уплотнения (бронза)
 9 201-1307037  1 Обойма манжеты торцового уплотнения малая (латунь)
 10 240-1307036  1 Обойма манжеты торцового уплотнения большая (латунь)
 11 240-1307038  1 Манжета торцового уплотнения водяного насоса (резина)
 12 240-1307035  1 Кольцо упорное торцового уплотнения (сталь)
 13 240-1307017-В2  1 Кольцо корпуса водяного насоса (графито-свинцовистая композиция)
 14 240-1307014-Б  1 Корпус водяного насоса в сб.
 15 216231-П29  6 Шпилька крепления крышки корпуса (сталь)
 16 240-1307015-Б  1 Корпус водяного насоса (чугун)
 17 240-1307090  1 Манжета
 18 240-1307108  1 Втулка манжета водяного насоса (сталь)
 19 6-205К  1 Шарикоподшипник
 20 240-1307023-Г  1 Валик (сталь)
 21 314042-П2  1 Шпонка (сталь)
 22 250511-П29  6 Гайка (сталь)
 23 252135-П2  6 Шайба пружинная (сталь)
 24 240-1307045  1 Крышка корпуса (сталь)
 25 240-1307046  1 Прокладка (паронит)
 26 312115-П  1 Гайка копачковая (латунь)
 27 312484-П  1 Шайба стопорная (латунь)
 28 240-1307032-В  1 Крыльчатка (бронза)
 29 240-1307086  1 Прокладка (паронит)
 30 240-1307085-А  1 Патрубок (алюминиевый сплав)
 31 305  1 Шарикоподшипник
 32 236-1308107  1 Фланец упорный (сталь)
 33 312532-П15  3 Шайба стопорная (сталь)
 34 201454-П29  3 Болт (сталь)
 35 240-1029240  1 Шестерня привода водяного насоса (сталь)
 36 312562-П2  1 Шайба стопорная (сталь)
 37 250659-П29  1 Гайка (сталь)

Генератор 63.3701 двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Генератор 63.3701

id Номер по каталогу Количество Наименование
63.3701  1 Генератор в сб.
 1 Г263А-3701100-А  1 Статор в сб.
 2 Г256-3701003  2 Втулка
 3 Г256-3701200-Б  1 Ротор в сб.
 4 Г256-3701005  1 Кольцо упорное
 5 Х-4148  1 Шпонка сегментная
 6 Г263-3701400  1 Крышка со стороны привода в сб.
 7 6-305А  1 Шарикоподшипник
 8 Х-4069  6 Шайба
 9 Г290-3701080  3 Болт стяжной
 10 Г290А-3701055  1 Вентилятор в сб.
 11 Г256-3701054  1 Втулка
 12 Г263А-3701300  1 крышка в сб.
 13 6-206АК  1 Шарикоподшипник
 14 Г290-3701022  1 Держатель сальника внутренний
 15 Г256-3701021  1 Кольцо войлочное
 16 Г290-3701023  1 Держатель сальника наружний
 17 Г256-3701013  1 Шайба стопорная
 18 Г256-3701042  1 Гайка
 19 63.3701  1 Прокладка
 20 Г250А13701012  1 Крышка щеткодержателя
 21 М42-3728009  2 Винт
 22 М11-41081  4 Шайба пружинная
 23 Г263А-3701030  1 Щетка в сб
 24 Х-4237  1 Винт
 25 Х4001  5 Шайба
 26 Г263А-3701020  1 Щетка в сб
 27 Г250А13701011  1 Щеткодержатель
 28 Г256-3701002  1 Основание щеткодержателя
 29 НО-0603  3 Винт
 30 8Х-1537М  1 Гайка
 31 МХ-0246  1 Шайба
 32 СТ221-3708013  1 Шайба
 33 Г287-3701319  1 Втулка изоляционная
 34 М11-90118  2 Гайка
 35 МХ-02076  3 Шайба
 36 Г250А1-3701319  2 Втулка изоляционная
 37 Г214-3701407  3 Винт
 38 63.3702  1 Кожух ведущего колеса (сталь)
 39 Г12-3701191-Б  1 Болт контактный
 40 Г26-3701133  2 Втулка изоляционная
 41 Г12-3701181-Б  1 Болт контактный
 42 240-3701706-В  2 Хомут стяжной (сталь)
 43 240-3708720  2 Болт
 44 240-3701774-Д2  1 Кронштейн
 45 310209-П29  3 Болт
 46 252137-П2  3 Шайба пружинная
 47 МХ-0234  1 Шайба
 48 МХ-0235А  1 Гайка
 49 Г263-3701050  1 Фланец

Стартер двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Стартер

id Номер по каталогу Количество Наименование
 1 СТ103А-3708338  1 Кольцо уплотнительное
 2 СТ25.3708101  1 Корпус стартера
СТ26.3708104  2 Прокладка корпуса
 3 МХ-0523  1 Шайба
 4 СТ103А-3708046  1 Кольцо уплотнительное
 5 СТ103-37080102  4 Полюс
 6 Х1-11-58  8 Винт
 7 СТ103-3708150  1 Катушка в сб.
 8 СТ103А-3708045  2 Шайба уплотнительная
 9 МХ-0954  2 Шайба замковая
 10 МХ-0142  2 Шайба
 11 25.3708  2 Шайба уплотнительная
 12 МХ-0276  4 Шайба
 13 Х-1482-01  25 Шайба пружинная
 14 8Х-1533  2 Гайка
 15 М8*1*20  1 Болт
 16 252135-П5  1 Шайба пружинная
 17 7Х-4289  2 Шайба пружинная
 18 Х2-9302  2 Гайка
 19 СТ103-3708003  2 Шпилька стяжная
 20 СТ103-3708030  1 Шина соединительная
 21 МХ-0825  2 Шайба
 22 МХ-0037  1 Шайба
 23 СТ103А-3708339  1 Шайба уплотнительная
 24 25.3708  1 Крышка коллектора в сб.
 25 СТ103А-3708309  1 Втулка
 26 25.3708  1 Траверза в сб.
 27 СТ26-3708050  8 Щетка в сб
 28 7Х-4196  8 Винт
 29 МХ-0905  4 Винт
 30 Х4001  4 Шайба пружинная
 31 8Х-1497-А  4 Шайба
 32 25.3708  1 Кожух привода
 33 25.3708  1 Прокладка
 34 4 594 321 109  2 Винт
 35 СТ142-3708010  1 Ось рычага
 36 16.3708  1 Кольцо уплотнительное
 37 МХ-1104  7 Болт
 38 25.3708  2 Пластина
 39 СТ103-3708120  1 Катушка в сб.
 40 25.3708  1 Рычаг
 41 МХ-1032  2 Шайба замковая
 42 25.3708  1 Якорь
 43 25.3709  1 Корпус привода
 44 М67.26.15.030  1 Сальник
 45 25.3709  1 Шайба упорная
 46 25.3709  1 Привод в сб.
 47 25.3708  1 Шайба упорная
 48 25.3709  4 Винт
 49 25.3708  6 Винт
 50 25.3708  1 Крышка привода
 51 201499-П29  6 Болт М10*30
 52 252136-П2  6 Шайба пружинная
 53 240-3708724  1 Штифт стартера установочный
 54 240-3708701  1 Кронштейн крепления стартера
 55 258652-П29  2 Штифт
 56 240-3708721  1 Скоба крепления стартера
 57 252138-П2  1 Шайба пружинная
 58 200853-П29  1 Болт М14*120

Реле стартера двигателя ЯMЗ 240 HM2

ЯMЗ 240 HM2 : Реле стартера

id Номер по каталогу Количество Наименование
25.3709  1 Реле стартера в сб.
 1 РС25.3708002-В  1 Корпус реле стартера
 2 МХ-1215  3 Болт
 3 Х-1482  3 Шайба пружинная
 4 МХ-1032  3 Шайба стопорная
 5 8Х-1497-А  5 Шайба
 6 Х-4001  5 Шайба пружинная
 7 МХ-1146  5 Болт
 8 7Х-4289  4 Шайба пружинная
 9 Х2-9302  2 Гайка
 10 МХ-0825  2 Шайба
 11 МХ-1020  4 Винт
 12 РС25.3708080  1 Крышка реле
 13 РС25.3708006-Б  1 Прокладка
 14 РС25.3708013  1 Скоба
 15 МХ-0021  2 Шайба
 16 РС25.3708030  1 Контактный диск
 17 ВМ-335-37  1 Шайба
 18 РС25.3708007  1 Пружина
 19 РС100-3708003  1 Шайба
 20 РС25-3708011  2 Контактный болт
 21 4 598 711 018  1 Шплинт
 22 25.3709  1 Гайка
 23 25.3709  1 Втулка
 24 25.3709  1 Шайба
 25 25.3709  1 Чашка
 26 1.83708e+008  1 Пружина
 27 25.3709  1 Чашка
 28 25.3709  1 Прокладка
 29 25.3709  1 Якорь реле
 30 РС103-3708100  1 Ярмо с катушкой
 31 МХ-1126  4 Болт
 32 МХ-0287  4 Шайба стопорная
Работает на Сайт-Менеджере
© 2017, ВалТи (812) 767-05-87, 712-99-30, 766-46-22, "ВалТи"
