Запчасти ЯМЗ / Двигатель ЯМЗ 8401.10

Запчасти двигателя ЯMЗ 8401

Блок цилиндров двигателя ЯMЗ 8401

1/">ЯMЗ 8401 : Блок цилиндров
id Номер по каталогу Количество Наименование
 1 840.1002012-10  1 Блок цилиндров в сборе
 2 840.1002015-10  1 Блок цилиндров
 3 840.1  1 Прокладка тройника
 4 840.1  1 Тройник
 5 252135-П2  6 Шайба
 6 201466-П29  2 Болт
 7 840.101  7 Болт стяжной длинный
 8 312399-П2  14 Шайба
 9 840.1  1 Штифт установочный
 10 840.1  12 Втулка
 11 2.53112e+009  24 Кольцо 015-019-25-2-5
 12 840.1  24 Втулка установочная
 13 313410-П2  1 Штифт
 14 840.1  1 Втулка
 15 2.53111e+009  3 Кольцо 027-031-25-2-1
 16 840.101  7 Болт стяжной короткий
 17 840.101  14 Шпилька крепления крышки подшипника
 18 840.1005152-10  1 Крышка заднего подшипника
 19 312692-П  14 Шайба
 20 311906-П  14 Гайка
 21 840.101  2 Штифт крышки
 22 316106-П29  11 Пробка
 23 312326-П  11 Шайба
 24 316185-П2  1 Пробка
 25 312768-П  1 Прокладка
 26 840.101  6 Крышка переднего подшипника
 27 258670-П2  2 Штифт крышки блока
 28 840.1  1 Прокладка крышки
 29 840.1  1 Крышка блока передняя в сб.
 30 840.1  1 Крышка блока передняя
 31 840.101  1 Манжета передняя в сб.
 32 216526-П29  4 Шпилька
 33 840.1  1 Кронштейн передней опоры двигателя
 34 252016-П29  6 Шайба
 35 4.59328e+009  4 Болт
 36 4.59328e+009  2 Болт
 37 201462-П29  4 Болт
 38 252005-П29  4 Шайба
 39 840.1  1 Заглушка масляного канала
 40 4.59932e+009  4 Пробка
 41 2.53111e+009  1 Кольцо 075-080-25-2-1
 42 840.1  1 Заглушка отверстия распределительного вала
 43 840.1  1 Прокладка
 44 840.1  1 Заглушка водяной полости
 45 252136-П2  2 Шайба
 46 201676-П29  2 Болт

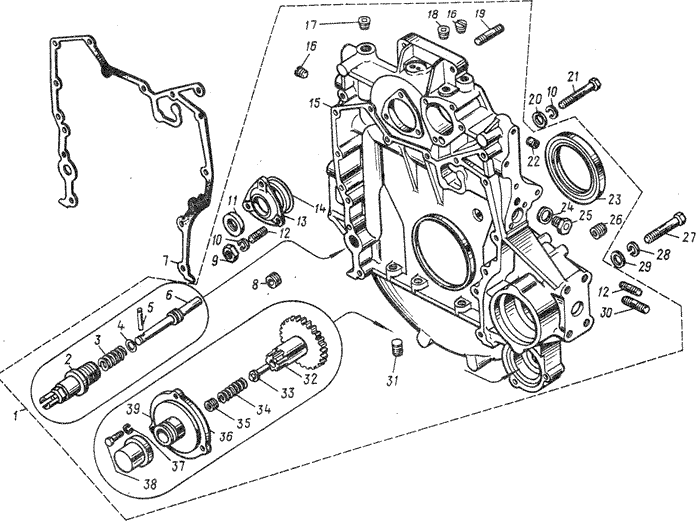

Картер маховика и механизм привода двигателя ЯMЗ 8401

2/">ЯMЗ 8401 : Картер маховика и механизм привода
id Номер по каталогу Количество Наименование
 1 8401.1002310-30  1 Картер маховика в сборе
  8401.1002310-10  1 Картер маховика в сборе
 2 840.101  1 Корпус фиксатора пружины
 3 840.101  1 Пружина фиксатора
 4 238Н-1722063  1 Кольцо уплотнительное
 5 313412-П29  1 Штифт
 6 840.101  1 Фиксатор маховика
 7 840.1  1 Прокладка картера
 8 840.1  1 Вставка картера
 9 250517-П29  3 Гайка
 10 252136-П2  10 Шайба
 11 840.103  1 Манжета в сб.
 12 216459-П29  7 Шпилька крепления трубки подвода масла турбокомпрессора
 13 840.103  1 Корпус переднего подшипника
 14 2.53111e+009  1 Кольцо 082-088-36-2-1
 15 840.1002312-30  1 Картер маховика
  840.1002312-10  1 Картер маховика
 16 4.59932e+009  2 Пробка
 17 4.59931e+009  1 Пробка
 18 4.59931e+009  1 Пробка
 19 216564-П29  2 Шпилька
 20 252006-П29  7 Шайба
 21 200466-П29  7 Болт крепления картера
 22 316601-П29  6 Ввертыш
 23 840.101  1 Манжета задняя в сб.
 24 312768-П  2 Прокладка
 25 316615-П29  2 Ввертыш трубки подвода масла турбокомпрессора
  316611-П29  2 Ввертыш трубки подвода масла турбокомпрессора
 26 316610-П29  2 ввертыш
 27 200404-П29  6 Болт крепления картера
 28 252137-П2  6 Шайба
 29 252007-П29  6 Шайба
 30 216626-П29  8 Шпилька
 31 316600-П29  4 Ввертыш
 32 240-1005678  1 Шестерня механизма поворота
 33 240-1005683  1 Упор
 34 240-1005671  1 Пружина
 35 4.59932e+009  1 Пробка
 36 840.101  1 Корпус
 37 252134-П2  3 Шайба
 38 201420-П29  3 Болт
 39 840.101  1 Колпачок

Головка цилиндров двигателя ЯMЗ 8401

3/">ЯMЗ 8401 : Головка цилиндров
id Номер по каталогу Количество Наименование
 1 840.1003212-30  12 Прокладка
 2 840.1  12 Кольцо уплотнительное газового стыка
 3 840.1003013-10  12 Головка цилиндров в сб.
 4 316603-П29  12 Ввертыш
 5 201.102  12 Прокладка
 6 840.1  2 Рым
 6 841.1  2 Рым
 7 312693-П29  72 Шайба
 8 840.1  72 Болт крепления головки
 9 201464-П29  48 Болт крепления крышки
 10 252005-П29  48 Шайба
 11 840.1  12 Крышка
 12 840.1  12 Прокладка
 13 2.53111e+009  48 Кольцо 018-022-25-2-1
 14 840.1  48 Заглушка
 15 840.1  24 Вставка
 16 840.1  12 Прокладка
 17 840.1  12 Вставка
 18 840.1  12 Вставка
  840.1  12 Прокладка

Поршень и шатун двигателя ЯMЗ 8401

4/">ЯMЗ 8401 : Поршень и шатун
id Номер по каталогу Количество Наименование
 1 8401.1  12 Комплект поршневых колец
 2 840.1  12 Расширитель маслосъемного кольца
 3 840.1  12 Кольцо маслосъемное
 4 840.1  12 Кольцо маслосъемное с расширителем в сб.
 5 8401.1  12 Кольцо компрессионное
 6 8401.1004032-01  12 Кольцо компрессионное второе
 7 840.1  12 Кольцо компрессионное верхнее
 8 2.53112e+009  12 Кольцо 150-155-25-2-5
 9 840.1  12 Кольцо уплотнительное
 10 2.53112e+009  12 Кольцо 160-170-58-2-5
 11 840.1002021-10  12 Гильза цилиндра
 12 8401.1  12 Поршень
 13 8401.1  1 Гильза, поршень, поршневые и уплотнительные кольца, комплект
 14 8401.1  24 Кольцо пружинное упорное
 15 8401.1  12 Палец поршневой
 16 8401.1004052-01  12 Втулка шатуна
 17 840.1  12 Болт крышки шатуна
 18 8401.1  12 Шатун
 19 8401.1  12 Крышка шатуна
 20 840.1  24 Гайка
 21 8401.1  12 Шатун в сб.
 22 840.1  24 Вкладыш нижней головки шатуна
  840.1  1 Вкладыш шатунных подшипников 90 мм., комплект
  840.1000104-Р1  1 Вкладыш шатунных подшипников 89,95 мм., комплект
  840.1000104-Р2  1 Вкладыш шатунных подшипников 89,75 мм., комплект
  840.1000104-Р3  1 Вкладыш шатунных подшипников 89,50 мм., комплект

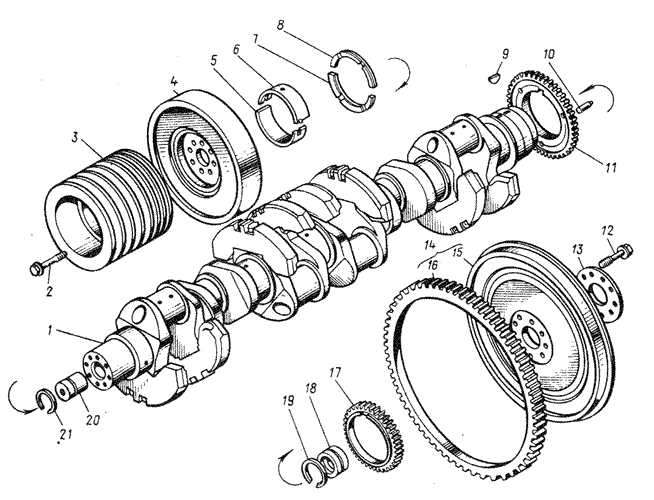

Коленчатый вал и маховик двигателя ЯMЗ 8401

5/">ЯMЗ 8401 : Коленчатый вал и маховик
id Номер по каталогу Количество Наименование
 1 840.101  1 Вал коленчатый с противовесами в сб.
 2 840.1005062-10  8 Болт крекпления шкива
 3 840.101  1 Шкив
 4 840.101  1 Гаситель крутильных колебаний
 5 840.101  7 Вкладыш нижний
 6 840.101  7 Вкладыш верхний
 7 840.1005194-10  2 Полукольцо упорного подшипника нижнее
 8 840.101  2 Полукольцо упорного подшипника верхнее
 9 4.59825e+009  1 Шпонка сегментная
 10 313465-П  1 Штифт
 11 840.101  1 Шестерня ведущая привода масляного насоса
 12 840.101  10 Болт крепления маховика
 13 840.101  1 Пластина
 14 840.101  1 Маховик в сб.
 15 840.101  1 Маховик
 16 840.101  1 Обод маховика зубчатый
 17 840.101  1 Шестерня распределительная
 18 840.101  1 Втулка установочная
 19 840.101  1 Кольцо упорное
 20 840.101  1 Вставка коленчатого вала
 21 840.101  1 Кольцо упорное
  840-1000107  1 Вал коленчатый с коренными и шатунными вкладышами, комплект на один двигатель
  840.101  1 Полукольцо упорного подшипника, комплект на один двигатель
  840.1  1 Вкладыши коренных подшипников 117 мм., комплект на один двигатель
  840.1000102-Р1  1 Вкладыши коренных подшипников 116,95 мм., комплект на один двигатель
  840.1000102-Р2  1 Вкладыши коренных подшипников 116,75 мм., комплект на один двигатель
  840.1000102-Р3  1 Вкладыши коренных подшипников 116,50 мм., комплект на один двигатель

Распределительный вал двигателя ЯMЗ 8401

6/">ЯMЗ 8401 : Распределительный вал
id Номер по каталогу Количество Наименование
 1 840.101  1 Распределительный вал
 2 840.1006037-10  6 Втулка
 3 840.1006026-10  1 Втулка задняя
 4 840.1006032-01  1 Корпус подшипников в сб.
 5 252135-П2  3 Шайба
 6 4.59348e+009  3 Болт крепления корпуса подшипника
 7 840.101  1 Шестерня
 8 4.59825e+009  1 Шпонка

Клапаны и толкатели двигателя ЯMЗ 8401

7/">ЯMЗ 8401 : Клапаны и толкатели
id Номер по каталогу Количество Наименование
 1 840.1007180-10  24 Толкатель в сб.
  840.101  24 Ролик толкателя
  840.101  24 Ось ролика толкателя
  840.101  24 Втулка ролика толкателя
 2 840.1007010-11  24 Клапан впускной
 3 840.101  48 Шайба наружной пружины
 4 840.101  48 Шайба внутренней пружины
 5 840.1007032-01  24 Втулка направляющая впускного клапана
 6 840.101  48 Пружина наружняя
 7 740.1007262-01  24 Манжета впускного клапана
 8 840.101  48 Пружина внутренняя
 9 310450-П2  24 Шпилька
 10 840.101  48 Тарелка
 11 740.101  96 Сухарь клапана
 12 840.101  24 Стойка оси коромысла впускных клапанов
 13 840.101  48 Винт регулировочный
 14 840.1007091-10  12 Ось коромысла впускных клапанов
 15 840.1007114-10  12 Коромысло впускных клапанов
 16 311905-П2  48 Гайка
 17 311526-П2  48 Гайка
 18 840.101  24 Пластина стойки
 19 840.1007174-01  12 Штанга толкателя
 20 840.1007100-10  12 Ось коромысла выпускных клапанов
 21 310467-П2  24 Шпилька
 22 840.1007144-10  12 Коромысло выпускных клапанов
  840.1007118-01  48 Втулка коромысла
 23 840.101  6 Кольцо уплотнительное
 24 310024-П  24 Болт
 25 252006-П29  24 Шайба
 26 840.1007033-01  24 Втулка напаравляющая выпускного клапана
 27 840.1007012-11  24 Клапан выпускной
 28 840.1007250-10  6 Направляющая толкателей
 29 8401.1004118-01  12 Форсунка охлаждения поршней
 30 252005-П29  24 Шайба
 31 252135-П2  24 Шайба
 32 201466-П29  24 Болт
 33 840.1007176-01  24 Штанга толкателя выпускных клапанов

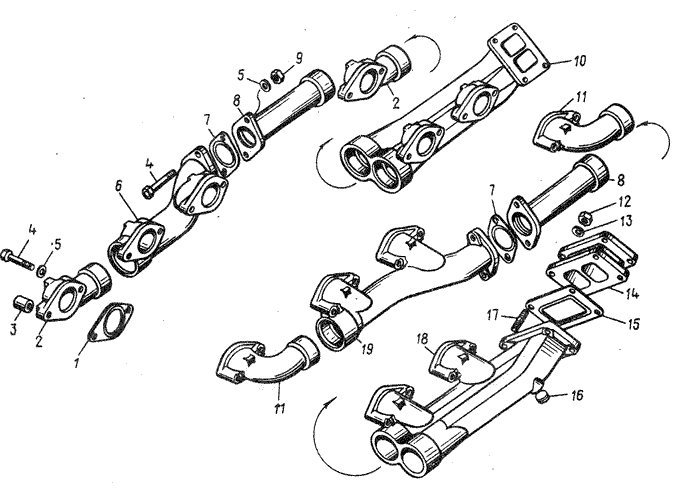

Газопровод двигателя ЯМЗ-8401.10-03/10-04/10-05/10-06 двигателя ЯMЗ 8401

8/">ЯMЗ 8401 : Газопровод двигателя ЯМЗ-8401.10-03/10-04/10-05/10-06
id Номер по каталогу Количество Наименование
 1 8401.1  12 Прокладка
 2 8401.1  2 Патрубок коллектора правый
 3 240Н-1008510  28 Втулка
 4 840.101  24 Болт в сб.
 5 312300-П2  16 Шайба
 6 8401.1  1 Коллектор выпускной передний правый
 7 8401.1008045-10  2 Прокладка патрубка
 8 8401.1  2 Патрубок подводящий в сб.
 9 311909-П  24 Гайка
 10 8401.1008029-10  1 Коллектор выпускной задний правый
 11 8401.1  2 Патрубок коллектора левый
 12 250512-П5  4 Гайка
 13 252006-П29  4 Шайба
 14 8401.1  1 Проставка
 15 238Ф-1118158  1 Прокладка
 16 262520-П2  2 Пробка
 17 310443-П  4 Шпилька
 18 8401.1  1 Коллектор выпускной левый задний
 19 8401.1  1 Коллектор выпускной передний левый

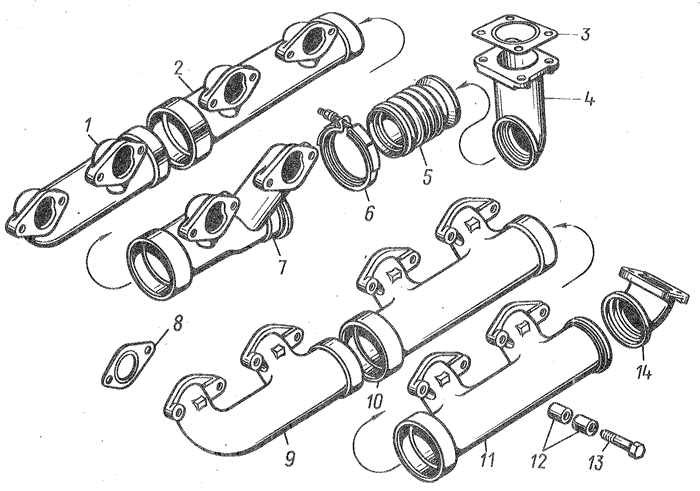

Газопровод двигателя ЯМЗ-8401.10-01/10-02/10-08/10 двигателя ЯMЗ 8401

9/">ЯMЗ 8401 : Газопровод двигателя ЯМЗ-8401.10-01/10-02/10-08/10
id Номер по каталогу Количество Наименование
 1 840.101  1 Коллектор выпускной передний правый
 2 840.101  1 Коллектор выпускной средний правый
 3 8401.1  2 Прокладка
 4 8401.1  1 Труба подводящая правая
 5 8401.1  2 Сильфон в сб.
 6 840.101  4 Хомут в сб.
 7 8401.1  1 Коллектор выпускной задний правый в сб.
 8 840.101  12 Прокладка
 9 840.101  1 Коллектор выпускной передний левый
 10 840.101  1 Коллектор выпускной средний левый
 11 840.101  1 Коллектор выпускной задний левый
 12 240Н-1008510  48 Втулка
 13 840.101  24 Болт
 14 8401.1  1 Труба подводящая левая

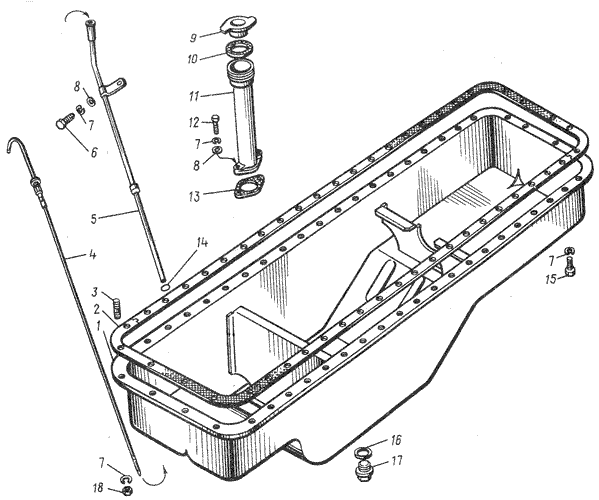

Поддон двигателя ЯMЗ 8401

10/">ЯMЗ 8401 : Поддон
id Номер по каталогу Количество Наименование
 1 840.101  1 Поддон блока цилиндров в сб.
 2 840.101  1 Прокладка поддона
 3 216526-П29  1 Шпилька крепления поддона
 4 840.101  1 Указатель уровня масла с уплотнением в сб.
 5 840.101  1 Трубка направляющая с указателекм в сб.
 6 201454-П29  1 Болт
 7 252135-П2  3 Шайба
 8 252005-П29  49 Шайба
 9 840.101  1 Крышка маслоналивного патрубка
 10 840.101  1 Прокладка
 11 840.101  1 Патрубок маслоналивной в сб.
 12 201460-П29  2 Болт крепления патрубка
 13 840.101  1 Прокладка маслоналивного патрубка
 14 2.53111e+009  1 Кольцо 014-017-19-2-1
 15 201458-П29  42 Болт крепления поддона
 16 312473-П  1 Прокладка сливной пробки
 17 316109-П29  1 Прокладка поддона сливная
 18 250511-П29  4 Гайка

Масляный фильтр двигателя ЯMЗ 8401

11/">ЯMЗ 8401 : Масляный фильтр
id Номер по каталогу Количество Наименование
  8401.1011014-10  1 Насос масляный в сб.
 1 840.101  1 Шестерня ведомая привода насоса
 2 840.101  1 Клапан предохранительный
 3 840.101  1 Пружина клапана
 4 252004-П29  3 Шайба
 5 204-1011371  1 Прокладка пробки
 6 204-1011370-Б  1 Пробка
 7 8401.1011018-10  1 Корпус насоса
 8 840.101  1 Трубка подводящая фильтра центробежной очистки масла
 9 200272-П29  2 Болт
 10 252135-П2  16 Шайба
 11 201460-П29  2 Болт
 12 840.101  2 Кляммер подводящей трубки
 13 840.101  3 Прокладка фланца
 14 840.101  1 Трубка отводящая
 15 201468-П29  2 Болт
 16 201464-П29  2 Болт
 17 840.101  1 Прокладка фланца
 18 250510-П2  2 Гайка
 19 840.101  1 Кронштейн крепления всасывающей трубки
 20 201454-П29  2 Болт
 21 840.1011400-10  1 Трубка всасывающая
 22 840.1011296-10  1 Прокладка фланца
 23 840.1011019-10  1 Крышка насоса
 24 240-1011037  2 Втулка установочная
 25 8401.1011045-10  1 Шестерня ведущая
 26 4.59825e+009  1 Шпонка сегментная
 27 840.101  4 Втулка
 28 4.59327e+009  4 Болт
 29 252136-П2  6 Шайба
 30 252137-П2  3 Шайба
 31 4.59328e+009  3 Болт
 32 840.101  1 Пробка
 33 312330-П  1 Прокладка
 34 252006-П29  2 Шайба
 35 8401.1011032-10  1 Шестерня ведомая
  840.101  1 Клапан системы смазки сливной в сб.
 36 840.101  1 Пружина клапана
 37 840.101  1 Клапан
 38 201676-П29  2 Болт
 39 840.101  1 Скоба крепления всасывающей трубки
 40 201456-П29  2 Болт
 41 840.101  1 Чашка заборника в сб.
 42 204А-1011310  1 Сетка заборника в сб.
 43 840.101  1 Прокладка
 44 204А-1011318-Б  1 Крючок
 45 201452-П29  2 Болт
 46 316107-П2  1 Пробка
 47 312630-П  1 Шайба
 48 840.101  1 Корпус клапана
 49 4.59932e+009  1 Пробка
 50 840.101  1 Прокладка
 51 840.101  1 Заглушка
 52 201470-П2  2 Болт клапана

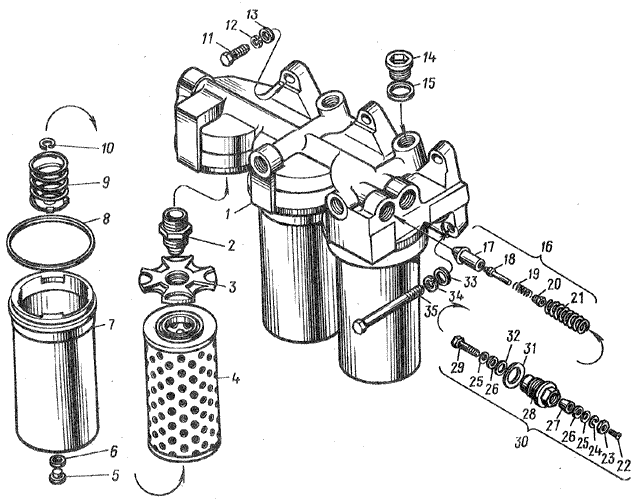

Фильтр очистки масла двигателя ЯMЗ 8401

12/">ЯMЗ 8401 : Фильтр очистки масла
id Номер по каталогу Количество Наименование
  840.1012010-10  1 Фильтр очистки масла в сб.
  840.1012015-10  1 Корпус в сб.
 1 840.1012020-10  1 Корпус
 2 840.1012127-10  3 Штуцер
 3 840.1012051-10  3 Крышка замковая
  840.1012038-12  3 Элемент фильтрующий в упаковке
 4 840.1012040-12  3 Элемент фильтрующий в сб
 5 316106-П29  3 Пробка
 6 312326-П29  3 Прокладка
  840.1012052-10  3 Прокладка элемента
  840.1012076-10  3 Колпак элемента в сб.
 7 840.1012078-10  3 Колпак с фланцем в сб.
 8 840.1012083-10  3 Кольцо 125*4, 5*4, 5-2б
 9 840.1012046-10  3 Пружина с замком в сб.
 10 840.103  3 Кольцо 1Б16
 11 201684-П29  5 Болт
 12 252136-П2  5 Шайба
 13 252006-П29  5 Шайба
 14 316195-П29  6 Пробка
 15 312330-П  6 Прокладка
 16 840.1012054-10  1 Клапан перепускной в сб.
 17 840.1012055-10  1 Клапан перепускной
 18 840.1012292-10  1 Контакт подвижный
 19 840.1012291-10  1 Пружина сигнализатора
 20 840.1012059-10  1 Штуцер
 21 840.101  1 Пружина
 22 220048-П2  1 Винт
 23 250517-П29  1 Гайка
 24 252156-П2  1 Шайба
 25 312307-П29  2 Шайба
 26 312322-П  2 Шайба
 27 840.1012298-10  1 Втулка
 28 840.1012067-10  1 Пробка
 29 840.1012294-10  1 Контакт неподвижный
 30 840.1012293-10  1 Пробка в сб.
 31 312697-П  1 Шайба
 32 312698-П29  4 Шайба
 33 252007-П29  1 Шайба
 34 252137-П2  1 Шайба
 35 310065-П29  1 Болт

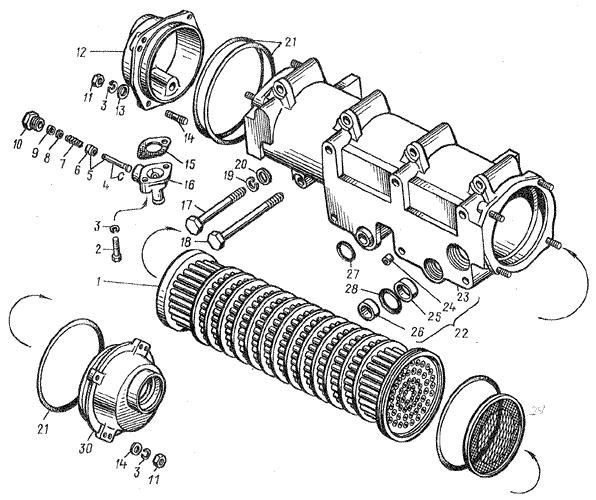

Водомасляный радиатор двигателя ЯMЗ 8401

13/">ЯMЗ 8401 : Водомасляный радиатор
id Номер по каталогу Количество Наименование
  840.1013600-10  1 Радиатор водомасляный в сб.
 1 840.1013650-01  1 Элемент охлаждающий
  240-1305010-Б  1 Кран сливной в сб.
 2 201464-П29  4 Болт
 3 252135-П2  12 Шайба
 4 240-1305044  1 Кольцо запорное
 5 240-1305032  1 Стержень
 6 240-1305025  1 Клапан в сб.
 7 240-1305030-Б  1 Пружина крана
 8 252004-П29  1 Шайба
 9 240-1305036  1 Кольцо уплотнительное
 10 240-1305041  1 Гайка нажимная
 11 250511-П29  8 Гайка
 12 840.101  1 Крышка радиатора задняя
  316608-П29  2 Ввертыш крышки
 13 252005-П29  8 Шайба
 14 216527-П29  8 Шпилька
 15 201-1306075-А  1 Прокладка
 16 240-1305013-Б  1 Корпус крана
 17 200407-П29  4 Болт
 18 200412-П29  2 Болт
 19 252137-П2  6 Шайба
 20 252007-П29  6 Шайба
 21 2.53112e+009  4 Кольцо 155-165-46-2-5
 22 840.1013620-10  1 Корпус радиатора в сб.
 23 840.1013622-10  1 Корпус
 24 316601-П29  5 Ввертыш корпуса
 25 840.101  3 Втулка корпуса
 26 840.101  3 Втулка корпуса
 27 2.53112e+009  3 Кольцо 030-036-36-2-5
 28 2.53112e+009  4 Кольцо 044-050-36-2-5
 29 840.101  1 Сетка защитная в сб.
 30 840.101  1 Крышка радиатора передняя

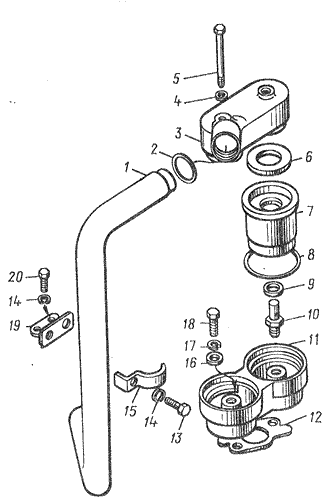

Вентиляция картера двигателя ЯMЗ 8401

14/">ЯMЗ 8401 : Вентиляция картера
id Номер по каталогу Количество Наименование
  840.101  1 Установка сапуна в сб.
 1 840.101  1 Трубка отвода газов
 2 2.53111e+009  1 Кольцо 042-048-36-2-1
 3 840.101  1 Крышка сапуна
 4 312638-П  2 Шайба
 5 310031-П29  2 Болт
 6 840.101  2 Прокладка крышки
 7 840.101  2 Стакан сапуна наружный в сб.
 8 2.53111e+009  2 Кольцо 086-092-36-2-1
 9 312316-П29  2 Шайба
 10 840.101  2 Штуцер сливной
  840.101  1 Корпус сапуна со штуцером в сб.
 11 840.101  1 Корпус сапуна со штуцером в сб.
 12 840.101  1 Прокладка сапуна
 13 201462-П29  1 Болт
 14 252135-П2  3 Шайба
 15 840.101  1 Скоба крепления трубки
 16 252006-П29  2 Шайба
 17 252136-П2  2 Шайба
 18 201678-П29  2 Болт крепления сапуна
 19 840.101  1 Кронштейн крепления трубки
 20 201456-П29  2 Болт

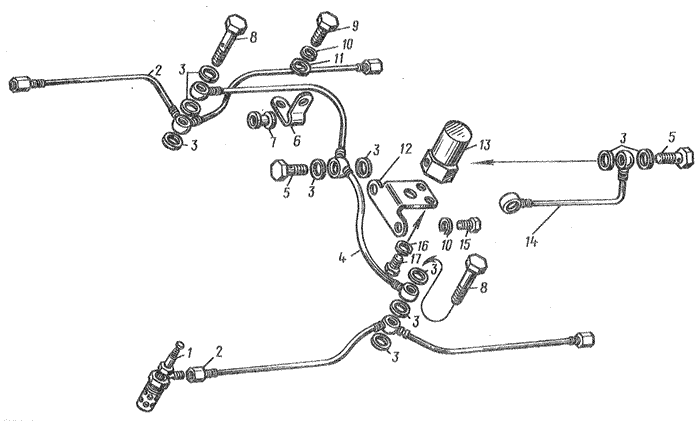

Электрофакельное устройство двигателя ЯMЗ 8401

15/">ЯMЗ 8401 : Электрофакельное устройство
id Номер по каталогу Количество Наименование
 1 11102.4  4 Свеча факельная штифтовая
 2 840.102  2 Трубка топливная от ввертыша к свечам в сб.
 3 312482-П34  8 Прокладка
 4 840.102  1 Трубка топливная от электромагнитного клапана
 5 310122-П29  3 Болт
 6 315466-П29  2 Кляммер
 7 840.102  2 Амортизатор
 8 310239-П29  2 Болт
 9 201454-П29  2 Болт
 10 252135-П2  2 Шайба
 11 252005-П29  2 Шайба
 12 840.102  1 Кронштейн клапана
 13 1102.37  1 Клапан электромагнитный
 14 840.102  1 Трубка топливная от топливного насоса высокого давления к электромагнитному клапану в сб.
 15 201452-П29  2 Болт
 16 252134-П2  2 Шайба
 17 201416-П29  2 Болт

Фильтр центробежной очистки масла двигателя ЯMЗ 8401

16/">ЯMЗ 8401 : Фильтр центробежной очистки масла
id Номер по каталогу Количество Наименование
  840.103  1 Фильтр центробежной очистки масла в сб.
 1 840.103  1 Прокладка
 2 840.103  1 Гайка
 3 840.103  1 Кольцо
 4 840.103  1 Кольцо пружинное
 5 312333-П  2 Шайба
 6 2.53111e+009  1 Кольцо 155-160-36-2-1
 7 840.103  1 Крышка фильтра
 8 840.103  1 Гайка
 9 840.103  1 Крышка ротора
 10 250615-П2  1 Гайка
 11 840.103  1 Кольцо упорное
 12 840.103  1 Кольцо
 13 202  1 Подшипники
  840.103  1 Корпус ротора в сб.
 14 840.103  1 Корпус ротора
 15 236-1028246  1 Кольцо уплотнительное
 16 840.103  1 Форсунка
 17 840.103  1 Втулка
 18 840.103  1 Ось ротора
 19 840.103  1 Трубка
 20 840.103  1 Пластина стопора
 21 840.103  2 Палец стопора
 22 840.103  2 Пружина стопора
 23 840.103  1 Прокладка
 24 840.103  1 Корпус фильтра
 25 252006-П29  3 Шайба
 26 252136-П2  3 Шайба
 27 200468-П29  2 Болт
 28 200460-П29  1 Болт

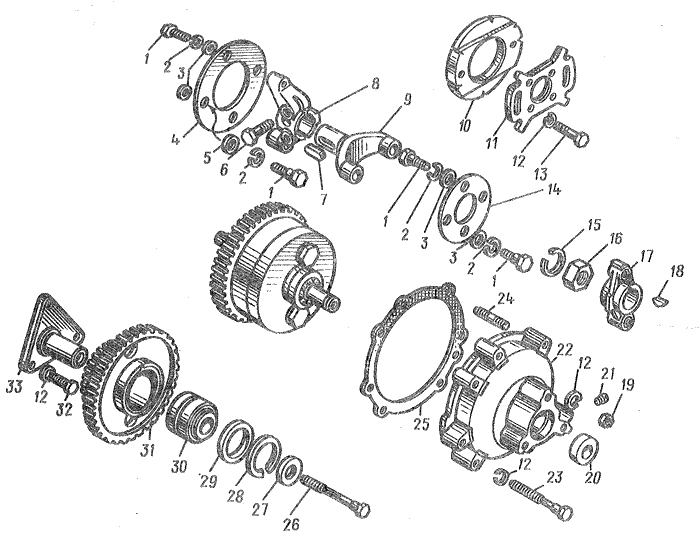

Привод агрегатов двигателя ЯMЗ 8401

17/">ЯMЗ 8401 : Привод агрегатов
id Номер по каталогу Количество Наименование
 1 310070-П29  6 Болт
 2 252137-П2  6 Шайба
 3 252007-П29  4 Шайба
 4 840.1029274-10  6 Пластина передняя
 5 312316-П29  4 Шайба
 6 4.59318e+009  2 Болт
 7 314132-П2  1 Шпонка
 8 840.1029264-10  1 Фланец ведущей паолумуфты передний
 9 840.1029268-10  1 Полумуфта ведущая
 10 840.1029286-10  1 Полумуфта ведомая
 11 840.1029288-10  1 Фланец ведомой полумуфты
 12 252136-П2  12 Шайба
 13 201676-П29  4 Болт
 14 840.1029272-10  6 Пластина задняя
 15 252161-П2  1 Шайба
 16 250565-П29  1 Гайка
 17 840.1029270-10  1 Фланец ведущей полумуфты задний
 18 314042-П2  1 Шпонка
 19 250517-П29  2 Гайка
 20 240-1307090  1 Манжета в сб.
 21 4.59933e+009  1 Пробка
 22 840.1029176-10  1 Корпус заднего подшипника
 23 200471-П29  3 Болт
 24 216564-П29  2 Шпилька
 25 840.1029178-10  1 Прокладка корпуса
 26 310035-П29  1 Болт
 27 840.103  1 Шайба в сб.
 28 236-1307081  1 Кольцо Б62
 29 840.103  1 Кольцо упорное
 30 97506  1 Роликоподшипник
 31 840.103  1 Шестерня ведущая привода распределительного вала в сб.
 32 4.59318e+009  3 Болт
 33 840.103  1 Ось

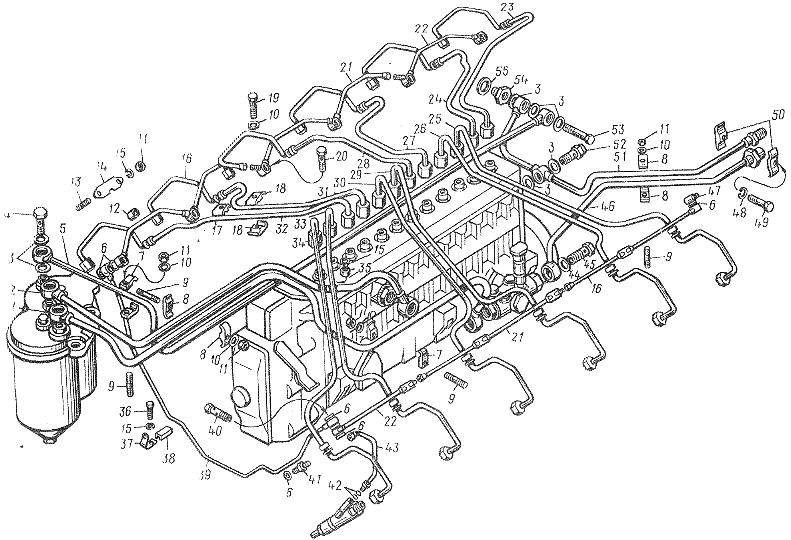

Топливные трубопроводы двигателя ЯMЗ 8401

18/">ЯMЗ 8401 : Топливные трубопроводы
id Номер по каталогу Количество Наименование
 1 840.1104422-01  1 Трубка отводящая топливоподкачивающего насоса в сб.
 2 840.1104426-01  1 Трубка подводящая насоса высокого давления в сб.
 3 312326-П  7 Прокладка
 4 310096-П29  1 Болт
 5 840.1104384-01  1 Трубка отводящая топливного фильтра в сб.
 6 312482-П34  38 Прокладка
 7 840.11  8 Скоба в сб.
 8 840.11  6 Скоба в сб.
 9 216531-П29  7 Шпилька крепеления скоб
 10 252005-П29  15 Шайба
 11 250511-П29  31 Гайка
 12 240-1104344-А  12 Уплотнитель
 13 216527-П29  24 Шпилька крепления фланца
 14 240-1104345-Б  12 Фланец
 15 252135-П2  27 Шайба
 16 840.1104373-10  2 Трубка топливная дренажная
 17 840.111  1 Колодка
 18 840.111  14 Скоба
 19 201462-П29  8 Болт
 20 310122-П29  9 Болт
 21 840.1104374-10  2 Трубка топливная дренажная
 22 840.1104375-10  2 Трубка топливная дренажная короткая
  840.111  12 Трубка топливная высокого давления (для запасных частей) в сб.
 23 840.111  1 Трубка топливная высокого давления 1-й секции
 24 840.111  1 Трубка топливная высокого давления 2-й секции
 25 840.111  1 Трубка топливная высокого давления 3-й секции
 26 840.111  1 Трубка топливная высокого давления 4-й секции
 27 840.111  1 Трубка топливная высокого давления 5-й секции
 28 840.111  1 Трубка топливная высокого давления 6-й секции
 29 840.111  1 Трубка топливная высокого давления 7-й секции
 30 840.111  1 Трубка топливная высокого давления 8-й секции
 31 840.111  1 Трубка топливная высокого давления 9-й секции
 32 840.111  1 Трубка топливная высокого давления 10-й секции
 33 840.111  1 Трубка топливная высокого давления 11-й секции
 34 840.111  1 Трубка топливная высокого давления 12-й секции
 35 25051-П29  1 Гайка
 36 201454-П29  2 Болт
 37 840.11  2 Кляммер крепления дренажной трубки
 38 840.11  2 Прокладка
 39 840.1104370-01  1 Трубка дренажная форсунок в сб.
 40 310239-П29  3 Болт
 41 840.11  12 Ниппель
 42 238-1723026  24 Кольцо
 43 840.1104361-10  12 Трубка форсунки дренажная
 44 201-1015624  10 Прокладка
 45 310264-П29  5 Болт
 46 8401.1104410-02  1 Трубка подводящая топливоподкачивающего насоса в сб.
 47 840.11  1 Наконечник
 48 252136-П2  1 Шайба
 49 201682-П29  1 Болт
 50 840.11  2 Колодка
 51 8401.1104382-02  1 Трубка отводящая насоса высокого давления в сб.
 52 33.1111282-01  1 Клапан перепускной в сб.
 53 310236-П29  1 Болт
 54 316616-П29  1 Ввертыш
 55 312630-П  1 Шайба

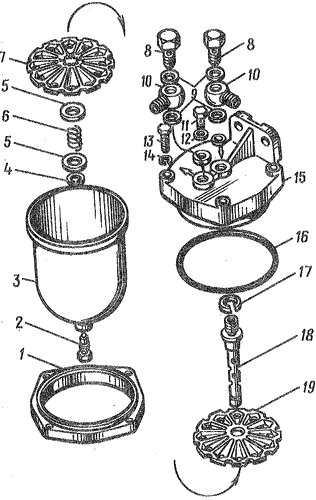

Фильтр грубой очистки топлива двигателя ЯMЗ 8401

19/">ЯMЗ 8401 : Фильтр грубой очистки топлива
id Номер по каталогу Количество Наименование
  840.111  2 Фильтр грубой очистки топлива
 1 840.111  2 Фланец
 2 840.112  2 Пробка сливная
 3 840.111  2 Стакан
 4 840.103  2 Кольцо пружинное
 5 252017-П2  4 Шайба
 6 840.111  2 Пружина
 7 840.111  18 Диск
 8 310096-П29  4 Болт
 9 312326-П34  8 Шайба
 10 236-1104429  4 Наконечник топливной трубки
 11 316184-П29  2 Пробка
 12 312482-П34  2 Шайба
 13 201460-П29  8 Болт
 14 252135-П2  8 Шайба
 15 840.111  2 Крышка
 16 2.53111e+009  2 Кольцо 120-126-36-2-1
 17 252138-П2  2 Шайба
 18 840.111  2 Ось фильтра
 19 840.111  2 Диск верхний

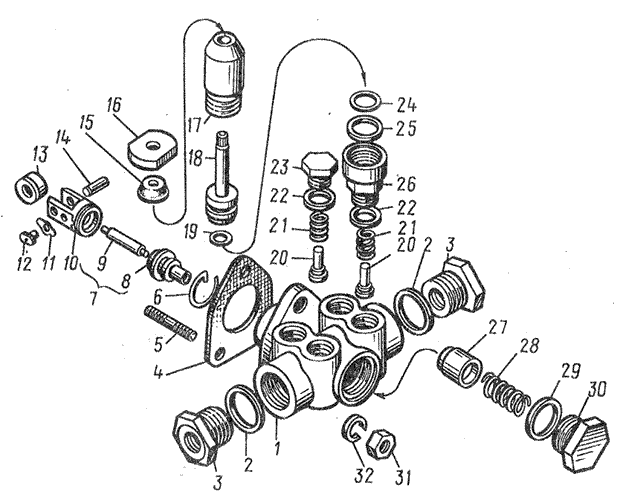

Топливоподкачивающий насос двигателя ЯMЗ 8401

20/">ЯMЗ 8401 : Топливоподкачивающий насос
id Номер по каталогу Количество Наименование
  44.1106  1 Насос топливоподкачивающий в сб.
 1 44.1106  1 Корпус насоса
 2 312768-П  2 Прокладка
 3 316617-П29  2 Ввертыш
 4 240-1106285  1 Прокладка
 5 4.59536e+009  3 Шпилька
 6 236-1106256  1 Кольцо стопорное
 7 33.1106  1 Шток со втулкой
 8 236-1106223  1 Втулка
 9 236-1106252-Б  1 Шток со втулкой
 10 42.1106  1 Толкатель поршня
 11 42.1106  2 Фиксатор оси
 12 236-1106246  2 Сухарь толкателя
 13 42.1106  1 Ролик толкателя
 14 42.1106  1 Ось ролика толкателя
  236-1106288-В  1 Насос топливоподкачивающий в сб.
 15 236-1106342  1 Колпачок защитный
 16 236-1106314  1 Рукоятка
 17 236-1106292-Е  1 Цилиндр топливопрокачивающего насоса
 18 236-1106298-Е  1 Поршень топливопрокачивающего насоса
 19 25 3111 3053  1 Кольцо 006-010-25-2-2
 20 236-1106264  4 Клапан топливоподкачивающего насоса
 21 236-1106272  4 Пружина клапана
 22 852619-П  4 Шайба
 23 236-1106276  3 Пробка клапана
 24 236-1110479  1 Кольцо уплотнительное
 25 236-1106306-Б  1 Кольцо
 26 236-1106324-Г  1 Корпус цилиндра
 27 236-1106228  1 Поршень топливоподкачивающего насоса
 28 236-1106232  1 Пружина поршня
 29 852620-П  1 Шайба
 30 44.1106  1 Пробка пружины
 31 250508-П29  3 Гайка
 32 252134-П29  3 Шайба

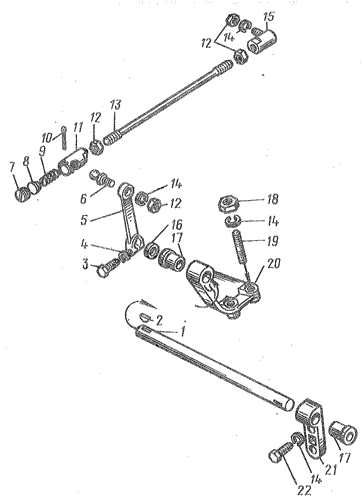

Привод управления регулятором двигателя ЯMЗ 8401

21/">ЯMЗ 8401 : Привод управления регулятором
id Номер по каталогу Количество Наименование
 1 840.111  1 Вал привода управления регулятором
 2 314031-П2  1 Шпонка
 3 201422-П29  1 Болт
 4 252134-П2  1 Шайба
 5 840.111  1 Рычаг
 6 840.111  2 Палец шаровой
 7 204-1108060  2 Пробка
 8 204-1108059  2 Сухарь
 9 204-1108058  2 Пружина
 10 258003-П29  2 Шплинт
 11 840.111  2 Наконечник
 12 250510-П29  4 Гайка
 13 840.111  1 Тяга
 14 252135-П2  2 Шайба
 15 840.111  2 Наконечник с шаровым пальцем
 16 312328-П29  1 Шайба
 17 840.111  1 Втулка
 18 250511-П29  2 Гайка
 19 216527-П29  2 Шпилька
 20 840.111  1 Кронштейн правый
 21 840.111  1 Кронштейн левый
 22 201458-П29  2 Болт

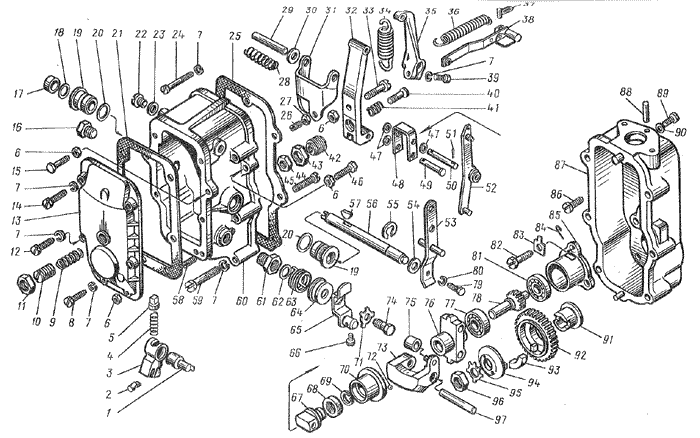

Регулятор частоты вращения двигателя ЯMЗ 8401

22/">ЯMЗ 8401 : Регулятор частоты вращения
id Номер по каталогу Количество Наименование
 1 236-1110136-Б  1 Ось кулисы
 2 60.111  1 Ползун кулисы
 3 60.111  1 Кулиса
 4 236-1110374-Б  1 Пружина фиксатора
 5 236-1110272-Б  1 Фиксатор кулисы
 6 250508-П29  4 Гайка
 7 252154-П29  12 Шайба
 8 310611-П29  1 Винт
 9 236-1110490  1 Пружина буферная
 10 6007.1110492-10  1 Корпус буферной пружины
 11 311511-П29  1 Контргайка
 12 222529-П29  2 Винт
 13 60.1110498-01  1 Крышка смотрового люка
 14 310600-П29  1 Винт
 15 310142-П29  1 Болт регулировочный
 16 852880-П29  1 Пробка
 17 313955-П29  1 Заглушка
 18 236-1110482  1 Кольцо уплотнительное
 19 236-1110476-Б  2 Втулка вала
 20 236-1110479  2 Кольцо втулки уплотнительное
 21 236-1110499-А3  1 Прокладка крышки смотрового люка
 22 852369-П29  2 Винт-заглушка
 23 852205-П  2 Шайба
 24 310612-П29  1 Винт
 25 236-1110154-А  1 Прокладка крышки регулятора
 26 852364-П15  1 Винт регулировочный
 27 250511-П15  1 Гайка
 28 236-1110089  1 Пружина компенсационная
 29 236-1110088  1 Ось роычагов
 30 312700-П15  1 Шайба
 31 236-1110080  1 Рычаг двуплечий
 32 238НБ-1110406-А2  1 Рычаг регулятора
 33 852350-П15  1 Винт регулировочный
 34 42.111  1 Пружина регулятора
 35 236-1110466-А  1 Рычаг пружины
 36 60.111  1 Пружина рычага
 37 60.111  1 Зацеп пружины с плеткой и щитком
 38 423.1110454-01  1 Тяга
 39 201418-П15  1 Болт
 40 902.1110412-10  1 Корректор
 41 240Б-1110414-Б  1 Пружина корректора
 42 240Б-1110416  1 Корпус пружины корректора
 43 311512-П15  1 Контргайка
 44 4.59554e+009  2 Гайка
 45 852372-П29  1 Винт регулировочный
 46 852005-П29  1 Болт регулировочный
 47 312370-П29  3 Шайба
 48 236-1110433  1 Серьга регулятора
 49 317849-П15  1 Палец
 50 236-1110066  1 Ось упорной пяты
 51 258012-П15  4 Шплинт разводной
 52 236-1110441-А  1 Рычаг рейки в сб
 53 236-1110151  1 Рычаг управления регулятором
 54 312347-П15  1 Шайба
 55 236-1110471  1 Кольцо пружинное упорное
 56 236-1110467  1 Вал рычага пружины
 57 314003-П  1 Шпонка сегментная
 58 236-1110200  1 Винт регулировочный
 59 222539-П29  5 Винт
 60 60.111  1 Крышка регулятора
 61 236-1110134-Б  1 Ввертыш оси кулисы
 62 236-1110394  1 Кольцо уплотнительное
 63 236-1110396  1 Пружинка возвратная
 64 236-1110398  1 Крышка пружины
 65 42.1110380-10  1 Рычаг останова в сб
 66 852006-П29  1 Болт
 67 236-1110065-Б  1 Пята упорная
 68 8102  1 Подшипник муфты грузов
 69 236-1110067  1 Кольцо пружинное
 70 60.1110062-01  1 Муфта грузов
 71 236-1110262  1 Шайба скобы кулисы
 72 236-1110064  27 Шарик
 73 240-1110045  2 Груз регулятора
 74 201416-П29  1 Болт
 75 236-1110532  2 Ролик груза
  240-1110040-А  1 Державка грузов со стаканом в сб
 76 236-1110046-Б  1 Державка грузов
 77 202  1 Шарикоподшипник
 78 236-1110051-В  1 Валик державки грузов
 79 201418-П29  1 Болт
 80 252134-П29  1 Шайба
 81 200  1 Шарикоподшипник
 82 310140-П15  3 Болт
 83 312529-П15  3 Шайба
 84 236-1110042  1 Стопор пружинный
 85 236-1110558-В  1 Стакан подшипников
 86 311200-П29  3 Винт
 87 423.111  1 Корпус регулятора
 88 258639-П15  3 Штифт
 89 260003-П15  1 Палец
 90 25 3111 3013  1 Кольцо
 91 236-1110518-Б  1 Втулка ведущей шестерни
 92 236-1110516-Б2  1 Шестерня ведущая
 93 236-1110517-Б2  4 Сухарь шестерни
 94 236-1110521  1 Фланец втулки
 95 312516-П15  1 Шайба стопорная
 96 250634-П15  1 Гайка
 97 236-1110049  2 Ось груза регулятора

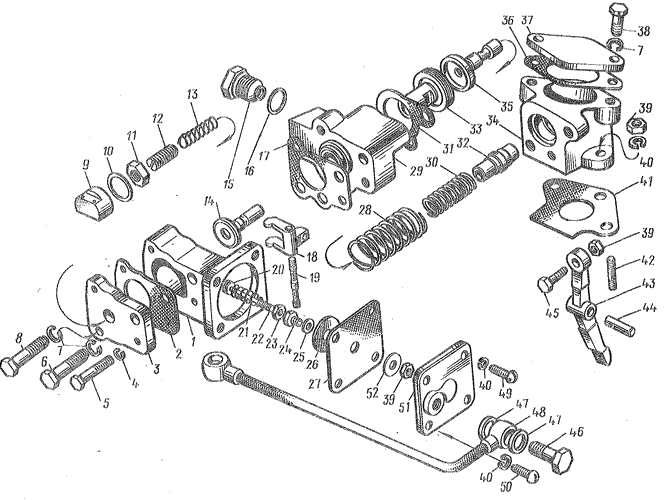

Корректор подачи топлива по наддуву двигателя ЯMЗ 8401

23/">ЯMЗ 8401 : Корректор подачи топлива по наддуву
id Номер по каталогу Количество Наименование
  423.1110860-10  1 Корректор подачи топлива в сб.
  423.1110860-20  1 Корректор подачи топлива в сб.
 1 423.1110880-10  1 Корпус мембраны
 2 421.111  1 Прокладка крышки
 3 423.111  1 Крышка
 4 252134-П29  2 Шайба
 5 852011-П15  2 Болт
 6 310048-П29  1 Болт
 7 252135-П2  4 Шайба
 8 852017-П  1 Болт
 9 421.111  1 Колпачок корпуса
 10 312327-П  1 Прокладка
 11 311448-П15  1 Гайка
 12 421.1110828-10  1 Корпус пружины
 13 421.1110826-20  1 Пружина корректора
 14 421.1110786-10  1 Золотник
 15 42.1112  1 Ввертыш
 16 852619-П  1 Шайба
 17 421.111  1 Прокладка
 18 421.111  1 Рычаг корректора
 19 421.111  1 Ось рычагов
 20 318-85418  4 Шайба
 21 421.111  1 Пружина мембраны
 22 421.111  1 Шток мембраны
 23 318-85283  1 Гайка
 24 421.111  1 Втулка штока
 25 852921-П  1 Шайба
 26 421.111  1 Фланец
 27 421.1110878-01  1 Мембрана
 28 421.111  1 Пружина поршня
 29 423.111  1 Корпус корректора
 30 423.111  1 Пружина гильзы
 31 421.111  1 Прокладка
 32 423.111  1 Гильза упора
 33 421.111  1 Поршеь корректора
 34 423.111  1 Проставка
 35 423.1110925-10  1 Упор
 36 236-1014272  1 Прокладка
 37 423.111  1 Фланец
 38 852010-П29  2 Болт
 39 250508-П29  4 Гайка
 40 252154-П29  6 Шайба
 41 423.111  1 Прокладка
 42 4.59536e+009  2 Шпилька
 43 423.1110927-10  1 Рычаг корректора
 44 852753-П  1 Штифт
 45 310062-П29  1 Болт
 46 310122-П29  2 Болт
 47 312482-П34  4 Шайба
 48 8401.11  1 Трубка подвода воздуха
 49 310611-П29  1 Винт
 50 852378-П  3 Винт
 51 421.111  1 Крышка мемебраны
 52 312325-П15  1 Шайба

Топливный насос высокого давления двигателя ЯMЗ 8401

24/">ЯMЗ 8401 : Топливный насос высокого давления
id Номер по каталогу Количество Наименование
  441.1111005-10  1 Топливный насос высокого давления в сб.
  442.1111005-10  1 Топливный насос высокого давления в сб.
  444.1111005-10  1 Топливный насос высокого давления в сб.
 1 44.1111021-10  1 Корпус насоса с втулками
 2 42.1111  2 Шайба подшипника дистанционная
 3 6-7506НА  2 Подшипник кулачкового вала
 4 42.1111  1 Втулка подшипников
 5 42.1111  1 Кольцо упорное
 6 44.1111  1 Рейка насоса
 7 250608-П15  1 Гайка
 8 201420-П15  1 Болт
 9 42.1111  1 Пробка топливного канала
 10 240Н-1011449  1 Кольцо уплотнительное
 11 312768-П  3 Прокладка
 12 316186-П29  1 Пробка
 13 42.1111110-20  12 Толкатель плунжера в сб.
 14 42.1111  12 Втулка ролика
 15 42.1111  12 Ролик толкателя
 16 42.1111  12 Ось ролика
 17 42.1111  12 Толкатель с сухарем
 18 42.1111  12 Пята толкателя
 19 421.1111039-30  6 Секция топливного насоса в сб.
 19 421.1111040-30  6 Секция топливного насоса в сб.
 20 200463-П29  4 Болт
 21 252136-П2  4 Шайба
 22 312355-П29  4 Шайба
 23 4.59536e+009  24 Шпилька
 24 42.1111  48 Прокладка регулировочная
 25 42.1111  96 Прокладка регулировочная
 26 42.1111  12 Фланец нажимной
 27 252156-П29  24 Шайба
 28 250517-П29  24 Гайка
 29 8401.11  1 Трубка подвода масла в сб.
 30 44.1111  1 Крышка защитная
 31 42.1111  4 Винт крепления крышки
 32 310122-П29  2 Болт
 33 312482-П34  5 Прокладка
 34 312630-П  1 Прокладка
 35 42.1111  1 Ввертыш экранированный
 36 42.1111  1 Крышка рейки
 37 33.1111  1 Корпус клапана
 38 33.1111  1 Шарик
 39 33.1111289-10  1 Пружина клапана
 40 870617-П  3 Шайба регулировочная
 41 1/02844/60  1 Прокладка
 42 33.1111  1 Пробка клапана
 43 852802-П  1 Шпонка сегментная
 44 44.1111055-10  1 Вал кулачковый
 45 201458-П29  6 Болт
 46 252135-П29  6 Шайба
 47 312700-П29  2 Шайба
 48 421.111  1 Прокладка
 49 314019-П  1 Шпонка сегментная
 50 42.1111  4 Опора кулачкового вала
 51 201-1015624  4 Прокладка
 52 310264-П29  2 Болт
 53 42.1112  1 Ввертыш
 54 852619-П  2 Шайба
 55 236-1111154-А  1 Стопор винта
 56 840.111  1 Трубка
 57 316617-П29  2 Ввертыш
 58 33.1106  1 Винт стопорный
 59 852882-П29  1 Прбка спуска воздуха
 60 316619-П29  1 Ввертыш
 61 4.59536e+009  3 Шпилька
 62 240-1106285  1 Прокладка
 63 240-1111258  1 Заглушка корпуса насоса
 64 252134-П29  3 Шайба
 65 250508-П29  3 Гайка
 66 2.53111e+009  8 Кольцо 007-010-19-2-2
 67 42.1111  4 Колпачок
 68 42.1111  8 Болт опры кулачкового вала
 69 42.1111  1 Указатель начала подачи топлива
 70 42.1111  1 Прокладка регулировочная
 71 42.1111  7 Прокладка регулировочная
 72 42.1111  3 Прокладка регулировочная
 73 2.53111e+009  1 Кольцо 068-074-36-2-1
 74 42.1111072-10  1 Крышка подшипника
 75 840.1029438-01  1 Манжета в сб.
 76 42.1111332-10  1 Маховик топливного насоса
 77 252161-П29  1 Шайба
 78 250565-П29  1 Гайка

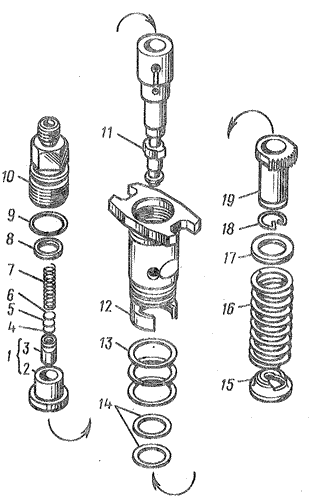

Секция топливного насоса высокого давления двигателя ЯMЗ 8401

25/">ЯMЗ 8401 : Секция топливного насоса высокого давления
id Номер по каталогу Количество Наименование
 1 421.111  12 Клапан нагнетательный в сб.
 2 421.111  12 Седло клапана
 3 421.111  12 Клапан нагнетательный в сб.
 4 42.1111  24 Упор пружины клапана
 5 42.1111  48 Прокладка регулировочная
 6 42.1111  48 Прокладка регулировочная
 7 42.1111  12 Пружина клапана
 8 42.1111  12 Прокладка уплотнительная
 9 33.1112  12 Кольцо уплотнительное
 10 42.1111  12 Штуцер топливный высокого давления
 11 421.1111150-30  6 Пара плунжерная
 11 421.111151-30  6 Пара плунжерная
 12 42.1111  12 Корпус секции в сб.
 13 2.53111e+009  36 Кольцо 030-034-25-2-1
 14 2.53111e+009  24 Кольцо 021-025-25-2-1
 15 42.1111  12 Тарелка пружины толкателя нижняя
 16 42.1111  12 Пружина толкателя плунжера
 17 42.1111  12 Тарелка пружины толкателя верхняя
 18 42.1111  12 Кольцо пружинное
 19 42.1111  12 Втулка поворотная

Форсунка двигателя ЯMЗ 8401

26/">ЯMЗ 8401 : Форсунка
id Номер по каталогу Количество Наименование
  181.1112010-10  12 Форсунка
 1 18.1112  12 Винт регулировочный
 2 312753-П  12 Прокладка
 3 852507-П15  12 Гайка
 4 18.1112  12 стержень фильтра форсунки
 5 18.1112  12 Корпус
 6 33.1111  12 Шарик
 7 18.1112  12 Тарелка пружины верхняя
 8 33.1112  12 Пружина
 9 312471-П  12 Шайба уплотнительная
 10 33.1112  12 Гайка распылителя
 11 181.111  12 Распылитель в сб.
 12 181.111  12 Корпус
 13 236-1112114-А  12 Игла распылителя
 14 18.1112  12 Проставка
 15 18.1112  12 Штанга форсунки
 16 311900-П2  12 Гайка
 17 312695-П15  12 Шайба
 18 840.111  24 Скоба
 19 840.111  12 Опора скобы
 20 310468-П2  12 Шпилька

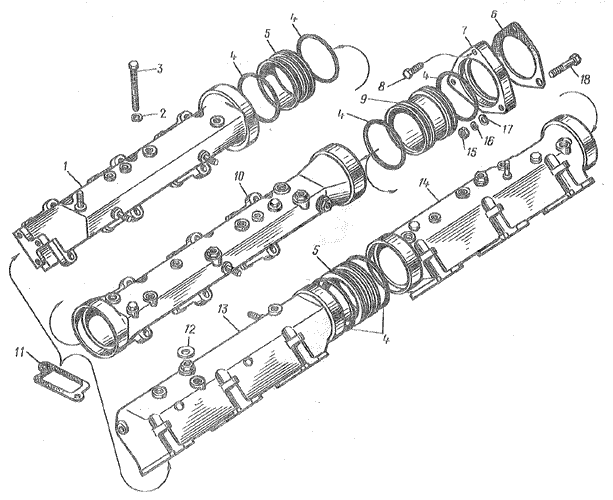

Впускные коллекторы двигателя ЯMЗ 8401

27/">ЯMЗ 8401 : Впускные коллекторы
id Номер по каталогу Количество Наименование
 1 840.112  1 Коллектор впускной передний правый в сб.
 2 252006-П29  24 Шайба
 3 4.59328e+009  24 Болт
 4 2.53111e+009  4 Кольцо уплотнительное 108-115-46-2-1
 5 840.1115158-01  2 Втулка соединительная
 6 8401.11  2 Прокладка
 7 8401.11  2 Фланец
 8 201464-П29  4 Болт
 9 8401.11  2 Втулка подводящая
 10 8401.11  1 Коллектор впускной задний правый в сб.
 11 840.112  12 Прокладка
 12 201-1015624  2 Прокладка
 13 840.112  1 Коллектор впускной передний левый в сб.
 14 8401.11  1 Коллектор впускной задний левый в сб.
 15 250510-П29  2 Гайка
 16 252135-П2  6 Шайба
 17 252005-П29  8 Шайба

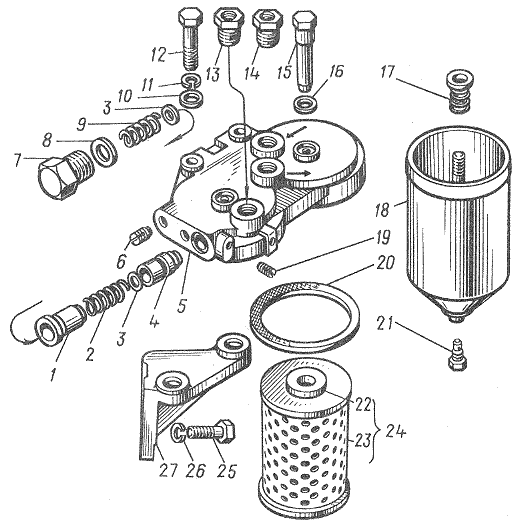

Фильтрр тонкой очистки топлива двигателя ЯMЗ 8401

28/">ЯMЗ 8401 : Фильтрр тонкой очистки топлива
id Номер по каталогу Количество Наименование
  840.112  1 Фильтр тонкой очистки топлива в сб.
  840.112  1 Корпус фильтра в сб.
 1 840.112  1 Гильза перепускного клапана
 2 840.112  1 Пружина клапана термостата
 3 312699-П2  4 Шайба
 4 840.112  1 Клапан перепускной
 5 840.112  1 Корпус фильтра
 6 316198-П29  2 Пробка
 7 316108-П29  1 Пробка
 8 312367-П  1 Шайба
 9 840.112  1 Пружина перепускного клапана
 10 252007-П29  2 Шайба
 11 252137-П2  2 Шайба
 12 201571-П29  2 Болт
 13 316622-П29  2 Ввертыш
 14 316615-П29  2 Ввертыш
 15 840.112  2 Болт
 16 312326-П  2 Шайба
 17 840.112  2 Пружина фильтра
 18 840.112  2 Колпак фильтра
 19 4.59931e+009  2 Пробка
 20 840.112  2 Прокладка колпака
 21 840.112  2 Пробка сливная
 22 840.112  4 Прокладка элемента
 23 840.1117040-01  2 Элемент фильтрующий
 24 840.1117035-01  2 Элемент в упаковке
 25 310213-П29  3 Болт
 26 252136-П2  3 Шайба
 27 841.112  1 Кронштейн

Турбокомпрессор К-36 двигателя ЯMЗ 8401

29/">ЯMЗ 8401 : Турбокомпрессор К-36
id Номер по каталогу Количество Наименование
  8401.1118010-10  1 Турбокомпрессор правый в сб
  К-36-3772У/35.22-24  1 Турбокомпрессор правый
  8401.1118011-10  1 Турбокомпрессор левый в сб
  К-36-3772У/35.22-25  1 Турбокомпрессор левый
 1 399 6723 015  2 Крышка корпуса
 2 611 103 0870  6 Винт
 3 252136-П2  2 Шайба
 4 201497-П29  2 Болт
 5 312326-П  4 Шайба
 6 316154-П29  4 Пробка
 7 8401.11  1 Кронштейн
 8 8401.1118208-20  2 Патрубок входной
 9 240Н-1115138  4 Хомут стяжной в сб
 10 240-1115048  2 Рукав
 11 611 740 5084  6 Шайба
 12 399 6723 020  2 Корпус компрессора
 13 399 2662 002  2 Гайка
 14 399 2902 011  2 Колесо компрессора
 15 399 3100 022  8 Кольцо Пружынное
 16 399 2102 012  2 Тепловой экран
 17 399 2331 002  4 Втулка подшипника
 18 399 3401 002  8 Кольцо стопорное
 19 399 6861 002  2 Корпус подшипников
 20 310437-П  12 Шпилька
 21 399 6923 511  2 Корпус турбины
 22 238Ф-1118158  2 Прокладка
 23 399 3201 022  6 Пластина упорная
 24 399 4001 022  6 Пластина упорная
 25 611 103 0873  12 Болт
 26 311909-П  8 Гайка
 27 312300-П2  8 Шайба
 28 240Н-1008504  8 Болт
 29 399 1122 004  2 Ротор
 30 399 2100 050  2 Маслоотражатель
 31 399 2000 900  2 Втулка распорная
 32 399 3231 002  2 Фланец упорный
 33 399 2002 012  4 Кольцо упорное
 34 399 4801 003  2 Экран маслосбрасывающий
 35 399 2430 012  2 Втулка уплотнительная
 36 611 103 6183  16 Болт
 37 611 7400 5082  16 Шайба
 38 399 3101 012  8 Пластина упорная
 39 399 2134 002  2 Крышка корпуса подшипников
 40 399 4500 012  2 Кольцо уплотнительное
 41 399 2001 005  8 Шайба
 42 399 2200 000  8 Винт

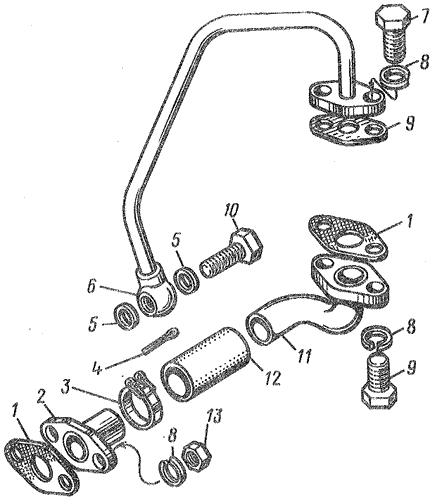

Трубки подвода и отвода масла турбокомпрессора К-36 двигателя ЯMЗ 8401

30/">ЯMЗ 8401 : Трубки подвода и отвода масла турбокомпрессора К-36
id Номер по каталогу Количество Наименование
 1 238Ф-1118322  4 Прокладка
 2 8401.1118245-01  2 Патрубок слива масла нижний в сб
 3 316215-П  4 Хомут в сб
 4 297575-П29  4 Шплинт
 5 201-1015624  4 Прокладка
 6 8401.1118220-10  1 Трубка подвода масла правая в сб
  8401.1118221-10  1 Трубка подводода масла левая в сб
 7 201497-П29  8 Болт
 8 252136-П2  12 Шайба
 9 238Ф-1118225  2 Прокладка
 10 310264-П29  2 Болт
 11 8401.1118230-01  1 Патрубок слива масла верхний правый в сб
  8401.1118231-01  1 Патрубок слива масла верхний левый в сб
 12 8401.11  2 Рукав
 13 250517-П29  4 Гайка
  8401.11  1 Трубокомпрессор правый в сб
  8401.11  1 Турбокомпрессор левый в сб

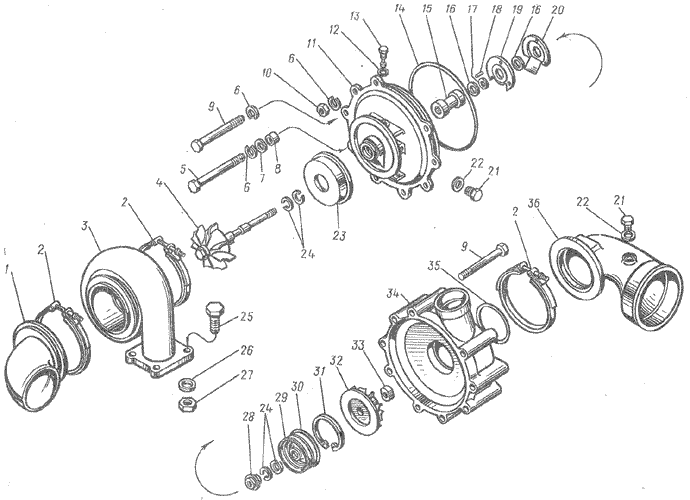

Турбокомпрессор ТКР-11 двигателя ЯMЗ 8401

31/">ЯMЗ 8401 : Турбокомпрессор ТКР-11
id Номер по каталогу Количество Наименование
  8401.11  1 Турбокомпрессор правый в сб.
  8401.11  1 Турбокомпрессор левый в сб.
 1 8401.11  2 Патрубок выпускной в сб.
 2 8401.11  6 Хомут в сб.
 3 8401.11  2 Корпус турбины
  8401.1118080-10  2 Ротор в сб.
 4 8401.11  2 Колесо турбины с валом в сб.
 5 200470-П29  2 Болт
 6 252136-П2  18 Шайба
 7 252006-П29  2 Шайба
 8 8401.11  2 Втулка
 9 200468-П29  16 Болт
 10 250517-П29  10 Гайка
 11 8401.11  2 Корпус подшипников
 12 312482-П34  2 Шайба
 13 8401.11  2 Болт-стопор
 14 2.53112e+009  2 Кольцо 220-225-36-2-5
 15 8401.11  2 Втулка ротора
 16 8401.11  4 Шайба упорная
 17 8401.11  2 Шайба распорная
 18 258364-П  4 Штифт
 19 8401.11  2 Подшипник упорный
 20 8401.1118180-10  2 Экран маслосбрасывающий
 21 316154-П29  6 Пробка
 22 312326-П  6 Шайба
 23 8401.11  2 Проставка корпуса турбины
 24 240Н-1118106  8 Кольцо уплотнительное
 25 4.59328e+009  8 Болт
 26 312300-П2  8 Шайба
 27 250512-П5  8 Гайка
 28 8401.1118284-10  2 Маслоотражатель
 29 8401.11  2 Крышка корпуса подшипников
 30 2.53112e+009  2 Кольцо 079-085-36-2-5
 31 8401.11  2 Кольцо упорное
 32 8401.11  2 Колесо компрессора
 33 240Н-1118120  2 Гайка крепления колеса компрессора
 34 8401.11  2 Корпус компрессора
 35 2.53112e+009  2 Кольцо 090-096-36-2-5
 36 8401.1118208-10  2 Патрубок входной

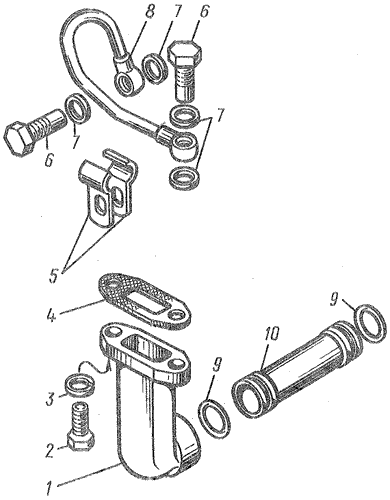

Трубки подвода и отвода масла турбокомпрессора ТКЗ-1 двигателя ЯMЗ 8401

32/">ЯMЗ 8401 : Трубки подвода и отвода масла турбокомпрессора ТКЗ-1
id Номер по каталогу Количество Наименование
 1 8401.11  2 Патрубок сливной
 2 201458-П29  4 Болт
 3 252135-П2  4 Шайба
 4 8401.11  2 Прокладка
 5 238Н-1017152  4 Скоба
 6 310096-П29  4 Болт
 7 312326-П  8 Шайба
  8401.1118220-01  1 Трубка подвода масла правая в сб.
 8 8401.1118221-01  1 Трубка подвода масла левая в сб.
 9 2.53112e+009  4 Кольцо 030-036-36-2-5
 10 8401.11  2 Трубка слива масла

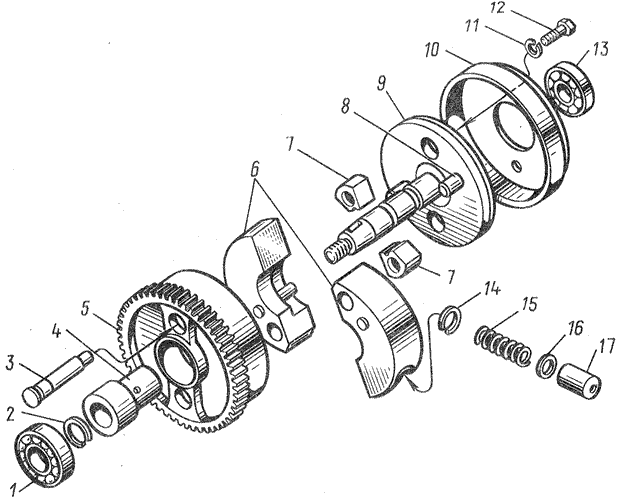

Муфта опережения впрыскивания двигателя ЯMЗ 8401

33/">ЯMЗ 8401 : Муфта опережения впрыскивания
id Номер по каталогу Количество Наименование
  840.112  1 Муфта опережения впрыскивания топлива
 1 6-306К5  1 Шарикоподшипник
 2 840.112  1 Кольцо 1Б30
 3 840.112  2 Ось грузов
 4 840.112  1 Втулка ведомой шестерни
 5 840.103  1 Шестерня ведомая привода топливного насоса
 6 840.112  2 Груз
 7 840.112  2 Проставка груза
 8 840.112  2 Ось грузов
 9 840.112  1 Вал ведомый
 10 840.112  1 Корпус муфты
 11 252156-П29  2 Шайба
 12 4.59346e+009  2 Болт
 13 6-305  1 Шарикоподшипник
 14 840.112  2 Кольцо Б26
 15 840.112  2 Пружина муфты
 16 312694-П15  8 Шайба регулировочная
 17 840.1121062-01  2 Стакан пружины
  840.381  1 Сухарь

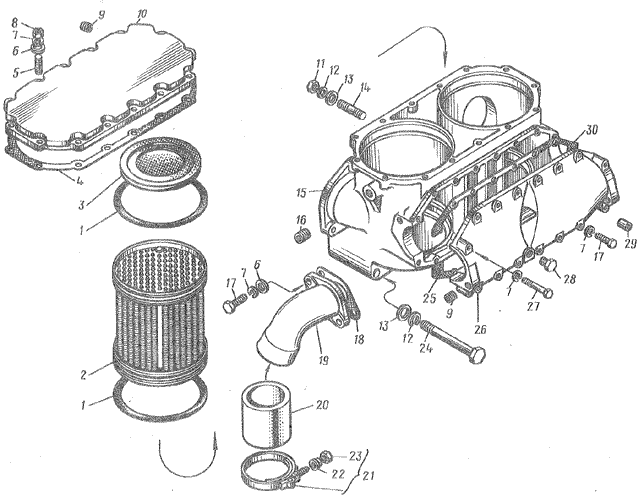

Охладитель наддувочного воздуха двигателя ЯMЗ 8401

34/">ЯMЗ 8401 : Охладитель наддувочного воздуха
id Номер по каталогу Количество Наименование
  8401.1170200-12  1 Охладитель наддувочного воздуха в сб.
  8401.1170208-20  1 Корпус охладителя в сб.
 1 2.53112e+009  4 Кольцо 180-190-46-2-5
 2 8401.1170220-01  2 Элемент охлаждающий в сб.
 3 8401.12  2 Сетка защитная в сб
 4 8401.12  1 Прокладка
 5 216527-П29  14 Шпилька
 6 252005-П29  18 Шайба
 7 252135-П2  34 Шайба
 8 250511-П29  14 Гайка
 9 316608-П29  10 Ввертыш
 10 8401.1170272-10  1 Крышка охладителя
  8401.1170270-10  1 Крышка охладителя в сб.
 11 250515-П29  2 Гайка
 12 252137-П2  4 Шайба
 13 252007-П29  4 Шайба
 14 216594-П29  2 Шпилька
 15 8401.1170212-30  1 Корпус охладителя в сб.
 16 316601-П29  1 Ввертыш
 17 201460-П29  16 Болт
 18 8401.11  2 Прокладка
 19 8401.12  2 Патрубок подводящий
 20 8401.12  2 Шланг
 21 238Ф-1115138  4 Хомут стяжной в сб.
 22 240Н-1115146  4 Колпачок гайки
 23 250464-П29  4 Гайка хомута
 24 200411-П29  2 Болт
 25 8401.12  1 Прокладка бачка нижняя
 26 8401.12  1 Бачок охладителя
 27 201470-П29  4 Болт
 28 316121-П29  1 Пробка
 29 206В-1011037  2 Втулка
 30 8401.12  1 Прокладка бачка
  8401.11  2 Патрубок подводящий
  8401.11  2 Втулка патрубка
  2.53112e+009  4 Кольцо 075-083-46-2-5

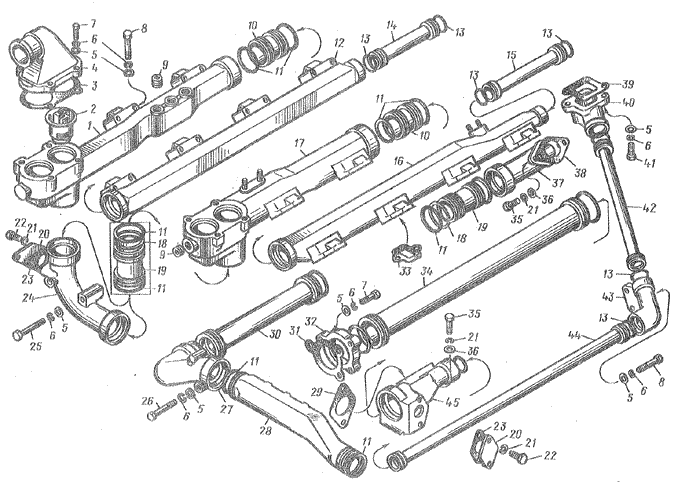

Трубы и термостаты системы охлаждения двигателя ЯMЗ 8401

35/">ЯMЗ 8401 : Трубы и термостаты системы охлаждения
id Номер по каталогу Количество Наименование
  840.13  1 Труба водяная передняя правая в сб.
 1 840.13  1 Труба водяная передняя правая
 2 ТС107-1306100-02  2 Термостат
 3 840.13  2 Прокладка
 4 840.1303130-10  2 Патрубок отводящий
 5 252005-П29  41 Шайба
 6 252135-П2  41 Шайба
 7 201462-П29  11 Болт
 8 200270-П29  26 Болт
 9 4.59931e+009  2 Пробка
 10 840.13  2 Муфта соединительная
 11 2.53111e+009  18 Кольцо 052-060-46-2-1
 12 8401.1303112-10  1 Труба водяная задняя правая
 13 2.53111e+009  8 Кольцо 032-040-46-2-1
 14 8401.1303296-10  1 Труба отводящая охладителя правая
 15 8401.1303300-10  1 Труба отводящая охладителя левая
 16 8401.1303114-10  1 Труба отводящая задняя левая
 17 840.13  1 Труба водяная передняя левая
  840.13  1 Труба водяная передняя левая в сб
 18 840.13  3 Кольцо запорное
 19 840.13  4 Муфта соединительная
 20 840.1  2 Заглушка
 21 252136-П2  8 Шайба
 22 201676-П29  4 Болт
 23 840.1  2 Прокладка
 24 840.13  1 Труба перепускная водяных термостатов
 25 200274-П29  2 Болт
 26 200272-П29  2 Болт
 27 840.13  1 Патрубок подводящий водомасляного радиатора
 28 840.13  1 Труба отводящая
 29 840.13  1 Прокладка
 30 840.13  1 Труба подводящая водомасляного радиатора в сб.
 31 840.13  1 Прокладка
 32 840.13  1 Патрубок отводящий
 33 840.13  12 Прокладка
 34 840.13  1 Труба подводящая левого блока
 35 201680-П29  4 Болт
 36 252006-П29  4 Шайба
 37 840.13  1 Патрубок подводящий правого блока
 38 840.13  1 Прокладка
 39 8401.13  1 Прокладка
 40 8401.1303292-10  1 Патрубок охладителя
 41 201460-П29  2 Болт
 42 8401.13  1 Труба подводящая охладителя задняя в сб.
 43 8401.1303278-10  1 Патрубок охладителя подводящий
 44 8401.13  1 Труба подводящая охладителя передняя в сб.
 45 8401.13  1 Патрубок подводящий левого блока

Водяной насос двигателя ЯMЗ 8401

36/">ЯMЗ 8401 : Водяной насос
id Номер по каталогу Количество Наименование
  840.131  1 Водяной насос в сб
 1 840.131  1 Корпус
 2 252137-П2  3 Шайба
 3 201577-П29  3 Болт
 4 1160304К  2 Подшипник
 5 840.131  1 Водосбрасыватель
 6 840.131  1 Шкиф
 7 8401.13  1 Кольцо стопорное
 8 840.131  1 Валик
 9 840.131  1 Крышка
 10 25 3111 2308  1 Кольцо 130-140-46-2-1
 11 840.131  1 Крыльчатка в сборе
 12 840.131  1 Втулка крыльчатки
 13 840.131  1 Уплотнение торцовое в сб

Натяжное приспособление ремня натяжного насоса двигателя ЯMЗ 8401

37/">ЯMЗ 8401 : Натяжное приспособление ремня натяжного насоса
id Номер по каталогу Количество Наименование
  840.131  1 Натяжное приспособление в сб
 1 840.131  1 Кронштейн
 2 312214-П29  1 Шайба
 3 250659-П29  2 Гайка
 4 201688-П29  2 Болт
 5 252136-П2  2 Шайба
 6 840.131  1 Ось шкива
 7 240Б-1318056  2 Кольцо Б47 ГОСТ 13943-68
 9 25 6411 1168  1 Ремень привода 1-14*3-1180
 10 840.131  1 Шкив
 11 840.131  1 Крышка шкива
 12 840.131  1 Кольцо Б17 ГОСТ 13942-68
 13 310027-П29  1 Болт-натяжитель
 14 250515-П29  1 Гайка
 15 252137-П2  1 Шайба

Компрессор пневмотормозов двигателя ЯMЗ 8401

38/">ЯMЗ 8401 : Компрессор пневмотормозов
id Номер по каталогу Количество Наименование
  840.351  1 Компрессор пневматического тормоза в сб
  18.3509015-10  1 Компрессор 306-Ш в сб.
 1 18.3509020-20  1 Картер компрессора
 2 18.3509  4 Шпилька крепления цилиндра
 3  1 Кольцо 102-108-30-2-5
 4 18.3509  1 Вал коленчатый
 5 20.3509  1 Втулка-вкладыш
 6  1 Кольцо 085-090-30-2-5
 7 20.3509  1 Крышка задняя в сб.
 8 45 9811 1206 (25200  9 Шайба
 8 4.59377e+009  3 Болт
 9 290617-П29  3 Болт
 10 312482-П34  4 Шайба
 11 310122-П2  2 Болт
 12 840.251  1 Трубка подвода масла
 13 18.3509  1 Шатун
 14 18.3509  2 Стопор поршневого пальца
 15 18.3509  1 Палец поршневой
 16 18.3509  1 Поршень
 17 18.3509  1 Кольцо поршневое маслосъемное
 18 18.3509  2 Кольцо поршневое маслосъемное
 19 18.3509  1 Ограничитель
 20 18.3509  1 Клапан нагнетательный
 21 18.3509  1 Проставка в сб.
 22 18.3509  1 Клапан всасывающий
 23 18.3509  1 Прокладка проставки
 24 18.3509  1 Цилиндр
 25 4.59555e+009  4 Гайка
 26 252136-П2  4 Шайба пружинная
 27 200471-П2  2 Болт
 28 216523-П29  2 Шпилька
 29 238Н-1722063  2 Кольцо уплотнительное
 30 840.351  2 Фланец трубки
 31 252135-П2  4 Шайба
 32 250511-П29  2 Гайка
 33 840.3509278-30  1 Трубка подвода воды в сб.
 34 314510-П  2 Угольник
 35 18.3509  1 Прокладка клапана
  18.3509057-10  1 Пружина волнистая
 36 18.3509  2 Штифт
 37 18.3509  2 Втулка промежуточная
 38 18.3509  2 Болт
 39 316332-П2  2 Ввертыш
 40 18.3509  4 Болт крепления головки
  4.59378e+009  4 Болт крепления головки
 41 18.3509  1 Болт
 42 18.3509041-10  1 Головка цилиндров в сб.
 43 18.3509  1 Прокладка головки
 44 8401.35  1 Прокладка фланца
 45 8401.3509432-10  1 Фланец
 46 201466-П29  2 Болт крепления фланца
 47 8401.3509280-10  1 Трубка отвода воды от компрессора
 48 2.53111e+009  1 Кольцо 076-082-36-2-1
 49 18.3509  1 Гайка
 50 200466-П29  2 Болт
 51 252006-П29  2 Шайба
 52 18.3509  1 Шестерня
 53 18.3509  1 Втулка вкладыш
 54 2.53111e+009  1 Кольцо 018-022-25-2-1

Генератор двигателя ЯMЗ 8401

39/">ЯMЗ 8401 : Генератор
id Номер по каталогу Количество Наименование
  631.37  1 Генератор в сб.
 1 63.3701  1 Статор в сб.
 2 Г256-3701003  2 Втулка
 3 63.3701  1 Ротор в сб.
 4 Г256-3701005  1 Кольцо упорное
 5 Х-4148А  1 Шпонка сегментная
 6 Г263-3701400  1 Крышка со стороны привода в сб.
 7 6-305А  1 Шарикоподшипник
 8 Х-4069  5 Шайба
 9 Г290-3701080  3 Болт стяжной
 10 Г290А-3701055  1 Вентилятор в сб.
 11 Г287-3701051  1 Шкив привода генератора
 12 МХ-0234  1 Шайба пружинная
 13 МХ-0235А  1 Гайка
 14 Г263Б-3701053  1 Кольцо
 15 Г256-3701054  1 Втулка
 16 Г263В-3701354  1 Болт контактный
 17 Г263В-3701300  1 Крышка в сб.
 18 6-206АК  1 Шарикоподшипник
 19 Г290-3701022  1 Держатель сальника внутренний
 20 Г256-3701021  1 Кольцо войлочное
 21 Г290-3701023  1 Держатель сальника наружный
 22 Г256-3701013  1 Шайба стопорная
 23 Г256-3701042  1 Гайка
  63.3701  1 Щеткодержатель в сб.
 24 Г263-3701015  1 Прокладка
 25 Г256-3701002  1 Основание щеткодержателя
 26 Г250А1-3701012  1 Щкрышка щеткодержателя
 27 М42-3728009  2 Винт
 28 М11-41081  4 Шайба пружинная
 29 Г263А-3701030  1 Щетка в сб.
 30 Х-4001  6 Шайба
 31 Х-4237  1 Винт
 32 Г250А1-3701011  1 Щеткодержатель в сб.
 33 Г283А-3701020  1 Щетка в сб.
 34 МХ-0097  3 Винт
 35 Г214-3701407  2 Винт
 36 Г250А1-3701319  2 Втулка изоляционная
 37 МХ-0276  1 Шайба
 38 М11-90118  4 Гайка
 39 Г287-3701319  1 Втулка изоляционная
 40 СТ221-3708013  1 Шайба
 41 МХ-0246  2 Шайба пружинная
 42 8Х-1537М  2 Гайка
 43 8Х-1533М  2 Гайка
 44 Х-1482  1 Шайба
 45 НО-1067  1 Шайба
 46 63.3702  1 Кожух
 47 Г12-3701191-Б  1 Болт контактный
 48 Г2Б-3701133  2 Втулка изоляционная
 49 Г12-3701181-Б  1 Болт контактный
 50 312210-П29  4 Шайба
 51 840.37  2 Ось
 52 840.37  1 Кронштейн
  840.37  1 Кронштейн в сб.
 53 252136-П2  2 Шайба пружинная
 54 4.59328e+009  2 Болт
 55 840.37  2 Хомут крепления генератора правый в сб.
 56 258653-П29  2 Штифт
 57 840.37  2 Хомут крепления генератора левый в сб.
 58 240-3708720  2 Болт стяжной хомута

Натяжное приспособление ремня привода генератора двигателя ЯMЗ 8401

40/">ЯMЗ 8401 : Натяжное приспособление ремня привода генератора
id Номер по каталогу Количество Наименование
  840.37  1 Натяжное приспособление в сб.
 1 840.37  1 Кронштейн
 2 252136-П2  3 Шайба
 3 4.59328e+009  3 Болт
 4 250615-П29  1 Гайка
 5 310027-П29  1 Болт-натяжитель
 6 240Б-1318056  2 Кольцо Б47 ГОСТ 13943-68
 7 840.131  1 Крышка шкива
 8 840.131  1 Кольцо Б17 ГОСТ 13942-68
 9 840.37  1 Шкив
 10 6-180603КС9  2 Подшипники
 11 840.131  1 Ось шкива
 12 840.37  2 Ремень 1-11*10-1400
 13 250659-П29  2 Гайка
 14 312214-П29  1 Шайба
  840.37  1 Комплект ремней привода генератора

Стартер двигателя ЯMЗ 8401

41/">ЯMЗ 8401 : Стартер
id Номер по каталогу Количество Наименование
  16.3708  1 Стартер в сб.
  16.3708100-10  1 Корпус в сб.
 1 16.3708120-10  1 Корпус
 2 4.59346e+009  6 Болт
 3 15.3708  10 Шайба стопорная
 4 16.3708104-10  1 Болт
 5 16.3708107-10  1 Прокладка
 6 16.3708103-10  1 Изоляция
 7 7Х-4289(45 9816 10  3 Шайба
 8 45 9346 1594  1 Болт
 9 16.3708 001  1 Кожух
 10 16.3708 002  1 Кольцо уплотнительное
 11 45 9346 1557  1 Болт
 12 16.3708 005  1 Шайба стопорная
 13 45 9336 1502  4 Болт
 14 Х-1482 (45 9816 104  27 Шайба
 15 16.3708 004  1 Шайба
 16 16.3708 302  1 Кольцо
 17 80205  1 Подшипник
 18 8Х-1533(45 9553 105  2 Гайка
 19 45.9811 1205  3 Шайба
 20 16.3708105-10  1 Втулка
 21 СТ25-3708071-Т  1 Втулка изоляционная
 22 Х1-11-58-Т  8 Винт полюса
 23 МХ-0825  1 Шайба
 24 Х2-9302(45 9553 1260  2 Гайка
 25 16.3708  4 Болт стяжной
 26 МХ-0246  4 Шайба
 27 16.3708  1 Изоляция
   1 Крышка со стороны кллектора в сб
 28 16.3708  1 Крышка со стороны кллектора
 29 16.3708160-10  1 Катушка шунтовая 1
 30 16.3708130-10  1 Катушки сериесные
 31 16.3708170-10  1 Катушка шунтовая 2
 32 16.3708108-10  1 Изоляция
 33 16.3708  4 Полюс
 34 МХ-0037-Т  1 Шайба изоляционная
 35 СТ25-3708104-Т  1 Болт выходной
 36 840.371  2 Скоба крепления стартера
 37 252138-П2  4 Шайба
 38 200855-П29  2 Болт
 39 200853-П29  2 Болт
 40 16.3708  1 Рычаг
 41 16.3708  1 Чашка опорная
 42 16.3708  1 Шайба
 43 16.3709  1 Привод
 44 16.3708  2 Сухарь
 45 16.3708  1 Чашка
 46 16.3708  1 Кольцо
 47 58.016  4 Болт
 48 МХ-1032  4 Шайба замковая
 49 16.3708  1 Шайба
 50 16.3708  1 Шайба
 51 16.3708  1 Кольцо уплотнительное
 52 СТ142-3708070  1 Ось рычага
 53 45 9432 1109  10 Винт
 54 88.016  7 Винт
 55 СТ142.3708267  1 Пробка
  16.3708  1 Крышка со стороны привода в сб.
 56 16.3708  1 Крышка со стороны привода
 57 16.3708  1 Кольцо уплотнительное
 58 16.3708200-01  1 Якорь
 59 МХ-0142  1 Шайба
 60 16.3708  1 Рым-болт
 61 16.3708  8 Щетка

Реле стартера двигателя ЯMЗ 8401

42/">ЯMЗ 8401 : Реле стартера
id Номер по каталогу Количество Наименование
  16.3709  1 Реле стартера в сб
 1 16.3708  1 Перемычка
 2 16.3708  1 Перемычка
 3 МХ-0246  12 Шайба
 4 8Х-1537  6 Гайка
 5 1-МЮ-37  4 Шайба
 7 45 9432 1090  4 Винт
 8 Х-4001  4 Шайба
 9 8Х-1497  4 Шайба
 10 16.3709  4 Шайба уплотнительная
 11 16.3709  1 Крышка реле
 12 16.3709  1 Кольцо уплотнительное
 13 16.3709  2 Болт контактный
 14 16.3709  1 Плунжер с диском
 15 16.3709  1 Ярмо реле с катушкой
 16 16.3709  1 Прокладка
 17 5.016  1 Гайка
 18 16.3709  2 Шайба
 19 45 9871 1018  1 Шплинт
 20 16.3709  1 Втулка
 21 45 9346 1522  4 Болт
 22 15.3708  4 Шайба стопорная
 23 4.59434e+009  4 Винт
 24 16.3709  1 Чашка
 25 16.3709  1 Пружина
 26 Х-1482  4 Шайба
 27 МХ-0276  4 Шайба
 28 16.3709  1 Пружина
 29 16.3709  1 Основание реле
 30 16.3708  1 Прокладка
 31 16.3709  1 Чашка
 32 16.3709  1 Якорь со штоком

Привод датчика тахометра двигателя ЯMЗ 8401

43/">ЯMЗ 8401 : Привод датчика тахометра
id Номер по каталогу Количество Наименование
 1 201456-П29  3 Болт
 2 252135-П2  3 Шайба
 3 252005-П29  3 Шайба
 4 МЭ307-3730010  1 Датчик тахометра в сб.
 5 840.381  1 Прокладка датчика
 6 840.381  1 Сухарь привода датчика
© 2012 ВалТи

Тел./факс (812) 767-05-87, 712-99-30, 766-46-22
Электронный адрес: valti@bk.ru
